Magnapunch 2.0 – Instructions relatives à l’installation et à l’utilisation
Pour installer un bloc à colonne :
Saisir la poignée du bloc à colonne en plaçant la 1.
paume de la main sur l’avant de la poignée et en
refermant les doigts sur l’arrière (elle est située sur le
côté droit du bloc à colonne). Se référer a la « Figure
24. Bloc à colonne partiellement sorti. »
Aligner soigneusement les bords d’attaque des 2.
rails de support du bloc à colonne avec les bords
d’attaque des rails-guides du Magnapunch 2.0.
Tout en ayant les doigts sur la poignée du bloc, 3.
pousser fermement le bloc dans l’orifice de bloc à
colonne du Magnapunch 2.0. Un clic se fera entendre
lorsque le mécanisme de verrouillage automatique
s’enclenche. Ce mécanisme maintient fermement le
bloc à colonne pendant la perforation.
Remarque : Si le bloc à colonne n’est pas correctement
inséré et verrouillé dans le Magnapunch 2.0, l’affichage
LCD affiche une erreur.
re t r a i t d e s p o i n ç o n s
On peut facilement retirer et remplacer les poinçons pour
une perforation adéquate de différentes combinaisons de
formats papier et de motifs de perforation. Le Magnapunch
2.0 aide l’utilisateur à déterminer si et quand les poinçons
doivent être retirés. Se référer à la section « Job Setup »
(Configuration de la tâche) pour configurer le Magnapunch
2.0. Un numéro est inscrit sur chaque poinçon pour aider
l’utilisateur à identifier le poinçon devant être retiré.
REMARQUE : Chaque bloc à colonne est fourni avec un
arrêtoir de poinçon aimanté. S’assurer que cet arrêtoir est
en place après avoir réglé, retiré ou inséré les poinçons.
Ne pas jeter l’arrêtoir.
Pour retirer des poinçons :
Retirer l’arrêtoir de poinçon aimanté.1.
Saisir fermement le haut du poinçon en question et 2.
tirer vers le haut. Le poinçon glissera hors du bloc à
colonne.

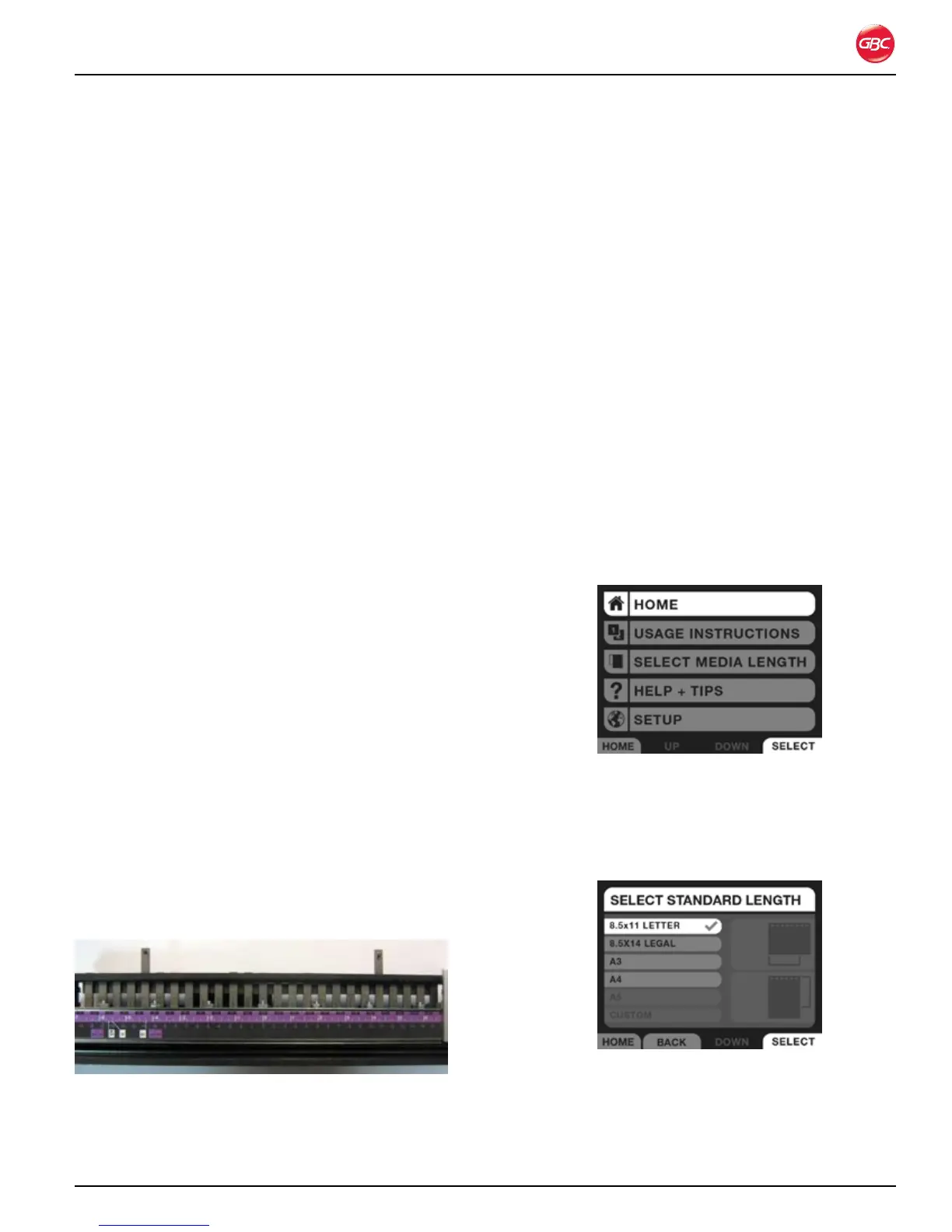

Retrait de poinçons.Figure 25.
Entreposer adéquatement ce/ces poinçons pour une 3.
utilisation ultérieure.
Remettre l’arrêtoir de poinçon aimanté.4.
Pour remettre des poinçons :
Retirer l’arrêtoir de poinçon aimanté.1.
Insérer les poinçons dans les orifices adéquats.2.
Remettre l’arrêtoir de poinçon aimanté.3.
Co n f i g u r a t i o n d e l a t â C h e
Avant de commencer une perforation, s’assurer que le
Magnapunch 2.0 est correctement configuré. Utiliser
l’interface utilisateur (UI) LCD pour suivre la procédure
de configuration. Pour les formats de papier ordinaires,
utiliser la marque située sur le bloc à colonne.
ut i l i s e r l’i n t e r f a C e u t i l i s a t e u r lCd
Configuration du Magnapunch 2.0 pour une tâche
spécifique :
Insérer le bloc à colonne correspondant au motif de 1.
perforation nécessaire pour la tâche en question. Voir
la section « Punching Operation » (Perforation).
Appuyer sur 2. MENU sur l’écran d’accueil.
Écran d’accueil.Figure 26.
Faire défiler et sélectionner 3. SELECT MEDIA LENGTH
(SÉLECTIONNER LONGUEUR DE FEUILLE).
Sélectionner l’un des formats papier standard ou 4.
saisir un format papier personnalisé.
Écran Sélectionner longueur standardFigure 27.
