Las conexiones de baja tensión (LV) a los contactos de fallo de señal, comunicación del conectador, LED remoto y
alimentación auxiliar de 12 V CC se realiza con un conector extraíble de diez clavijas. Compare la ilustración con su
generador para familiarizarse con la conozca la ubicación de estas conexiones.
Cuente hasta llegar a la posición de pasador correcta en el conector de la tarjeta de control debido a que la
alineación visual con la calcomanía puede ser confusa.

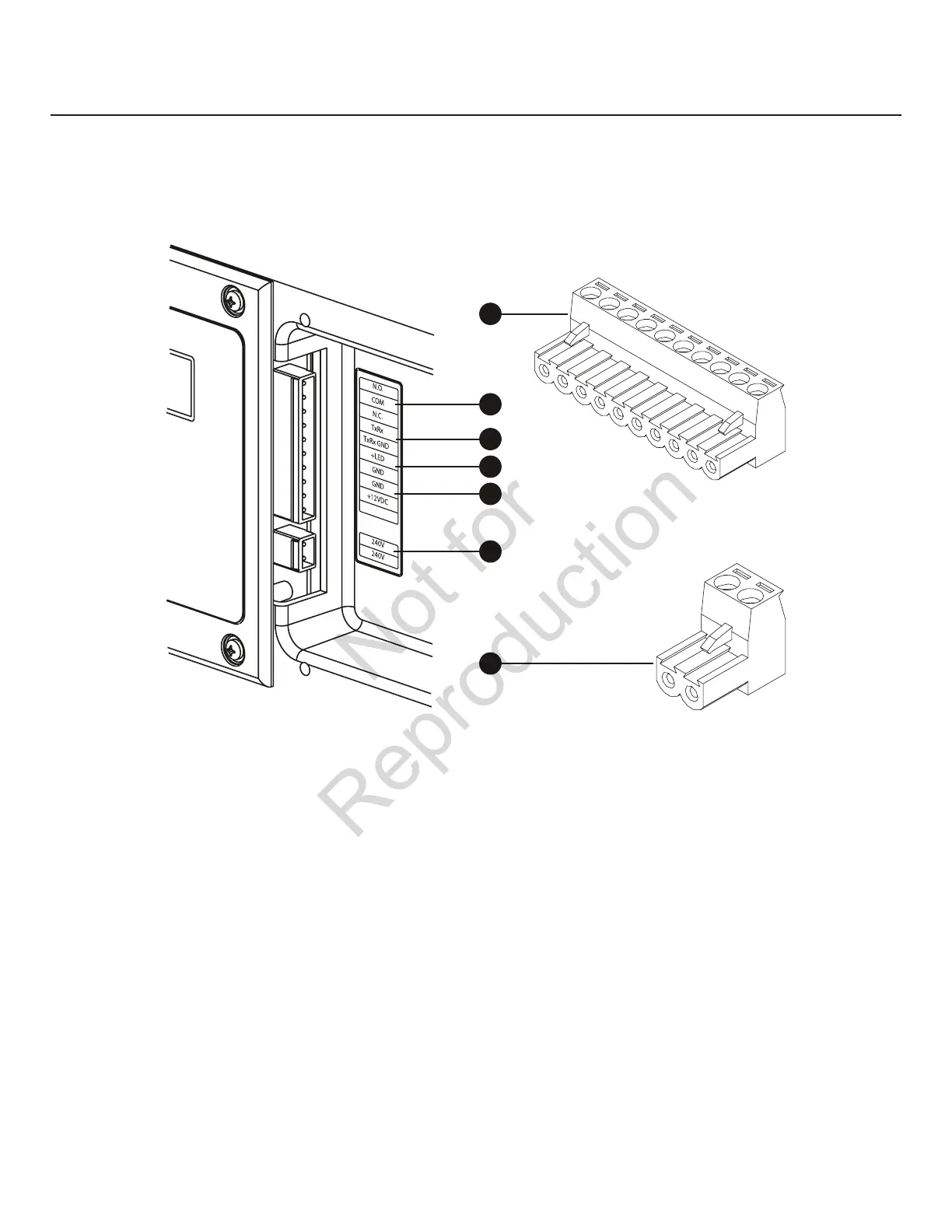

Conexiones de sistema
A - Cableado para toma de diez pernos
B - Contactos de fallo - Utilice NO, COM y NC para conectar
una sirena, un indicador luminoso u otro dispositivo de
aviso para los casos de fallo. Los contactos cambian de
estado cuando se presenta una condición de fallo.
C - Comunicación con el conectador - Conecte al tablero de
control del conectador para la interfaz de comunicación
utilizando un cable de cobra de par torcido 18 AWG.
D - Salida de LED remoto (Opcional) - Se utiliza para
conectarse al LED remoto suministrado con el generador.
El LED remoto parpadeará si se detectan determinadas
averías en el sistema generador.
E - Salida de +12 V CC y 0,5 A - Fuente de alimentación
interna auxiliar.
F – 240 V de servicio - Para conectar los cables de servicio
de 240 V del conectador al generador.
G - Cableado para toma de dos pernos
• 15vaitos;Paralaconexióndesalidadealimentación,utiliceuncabledecobre6AWGde300voltioscomomínimode
75a90°C.
• 20vaitos;Paralaconexióndesalidadealimentación,utiliceuncabledecobre4AWGde300voltioscomomínimode
75a90°C.
• Paralaconexióndelaredpública,utiliceuncabledecobre14AWGde300voltioscomomínimode75a90°C.
• Paralacomunicacióndelconectador,utiliceconductoresdepartorcido18AWG,conunalongitudmáximade61m,con
cabledecobrede300voltiosde75a90°C.
• Fijesolamenteuncableacadatornillodelconector.
• Aprietelostornillosdelconectora7pulgadas-libras(7,9Newton-metro).
