Le groupe électrogène résidentiel doit être mis à la
masse en conformité avec tous les codes, normes et
réglementations applicables. La languette de contact de
mise à la masse (GND) de la génératrice est située dans le
panneau de commande de la génératrice, sous le couvercle
des disjoncteurs.
Mise à la masse de la génératrice
Système de branchement C.A. de la génératrice

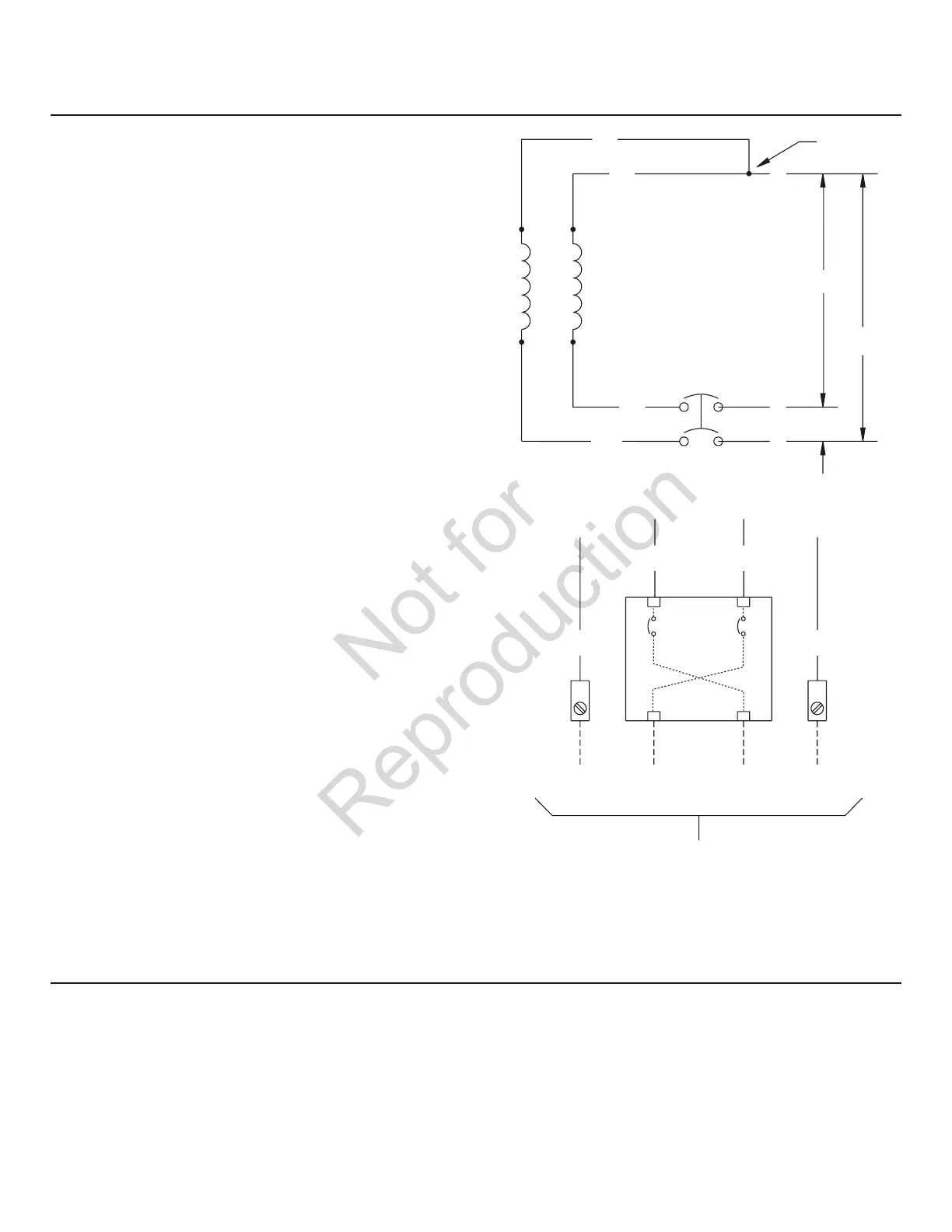

Un système de branchement C.A. monophasé à trois fils est
utilisé pour le groupe électrogène. Lassemblage du stator est
constitué d’une paire de bobines stationnaires à deux bornes
sortant de chaque bobine. La jonction des fils 22 et 33 forme
le fil neutre, tel qu’illustré au moyen du dessin et du schéma
de câblage suivant. Vous trouverez un dessin et un schéma
de câblage dans le manuel de listes de pièces illustrées.
Le neutre n’est pas raccordé à la terre au niveau de
la génératrice.
33
240V
11
22
44
11
22
44
120V
120V
0
Neutre
Enroulement de puissance
Disjoncteur
Mise à la terre
Vers le commutateur de transfert
Ligne 1
Neutre
Ligne 2
Disjoncteur
