71
Les connexions BT aux contacts de défaillance de signal, la communication du commutateur de transfert, la DEL à distance
et l’alimentation auxiliaire de 12 V CC est établie à l’aide d’une fiche de connexion à dix broches amovible. Comparez cette
illustration à votre génératrice afin de vous familiariser de connaître l’emplacement de ces raccords. Faites le décompte
vers l’emplacement approprié de la broche sur le connecteur du tableau de commande car un alignement visuel avec
le décalque peut être trompeur :

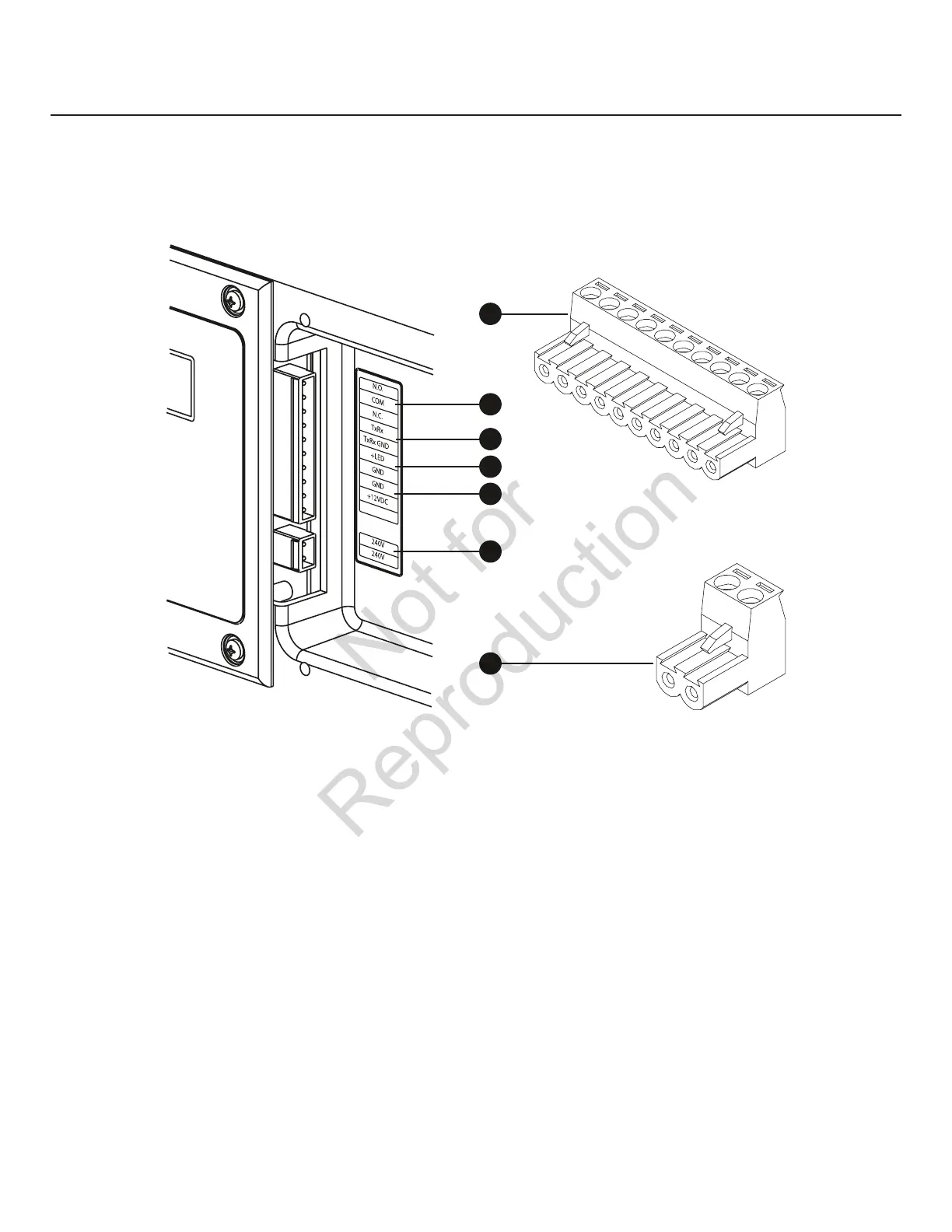

Connexions de système
A - Branchement de la prise à dix pôles
B - Contacts de défaillance—UtilisezlesbornesNO,COM
et NC pour raccorder une alarme, un voyant, etc. pour
vous alerter en cas de défaillance. Les contacts changent
d’état lors d’une condition de défaillance.
C - Communication du commutateur de transfert
—Raccordez-vousautableaudecommande
du commutateur de transfert de l’interface de
communication à l’aide d’un fil de cuivre à paire torsadée
de 18 AWG.
D - Sortie de panneau DEL à distance (en option)—Utilisez
cette sortie pour raccorder le panneau DEL à distance
supplémentaire fourni avec la génératrice. Si certains
problèmes sont détectés dans la génératrice, le panneau
DEL à distance clignotera un certain nombre de fois.
E - Prise de +12 volts C.C., 5 ampères—
Alimentation interne.
F - Alimentation de service de 240 volts—Utilisezpour
raccorder les fils de service du commutateur de transfert
à la génératrice.
G - Branchement de la prise à deux pôles
• 15kW;Pourunbranchementd’unepuissancedesortie,utilisezunfildecuivred’aumoins6AWG,300volts,75°C-90°C
• 20kW;Pourunbranchementd’unepuissancedesortie,utilisezunfildecuivred’aumoins4AWG,300volts,75°C-90°C
• Pourunbranchementàuneligned’alimentationdeservice,utilisezunfildecuivred’aumoins14AWG,300volts,
75°C-90°C
• Pourunecommunicationducommutateurdetransfert,utilisezunfildecuivreavecdeuxconducteurstorsadésde
18AWG,d’unelongueurmaximalede60m(200pieds),300volts,75°C-90°C
• Nefixezqu’unfilàchaquevisdeconnexion.
• Serrezlesvisdelafichedeconnexionà7lb/po(7,9newtons-mètres).
C
E
D
A
B
F
G
