Gemu 1235 - Abmessungen; Stellungsrückmelder 1235; 1236; Befestigungsbügel 1235;1236 PTAZ für Direkten Anbau an Schwenkantriebe

www.gemu-group.com14 / 56GEMÜ 1235 / 1236
24V, 3S, 4S
8 Abmessungen
8 Abmessungen

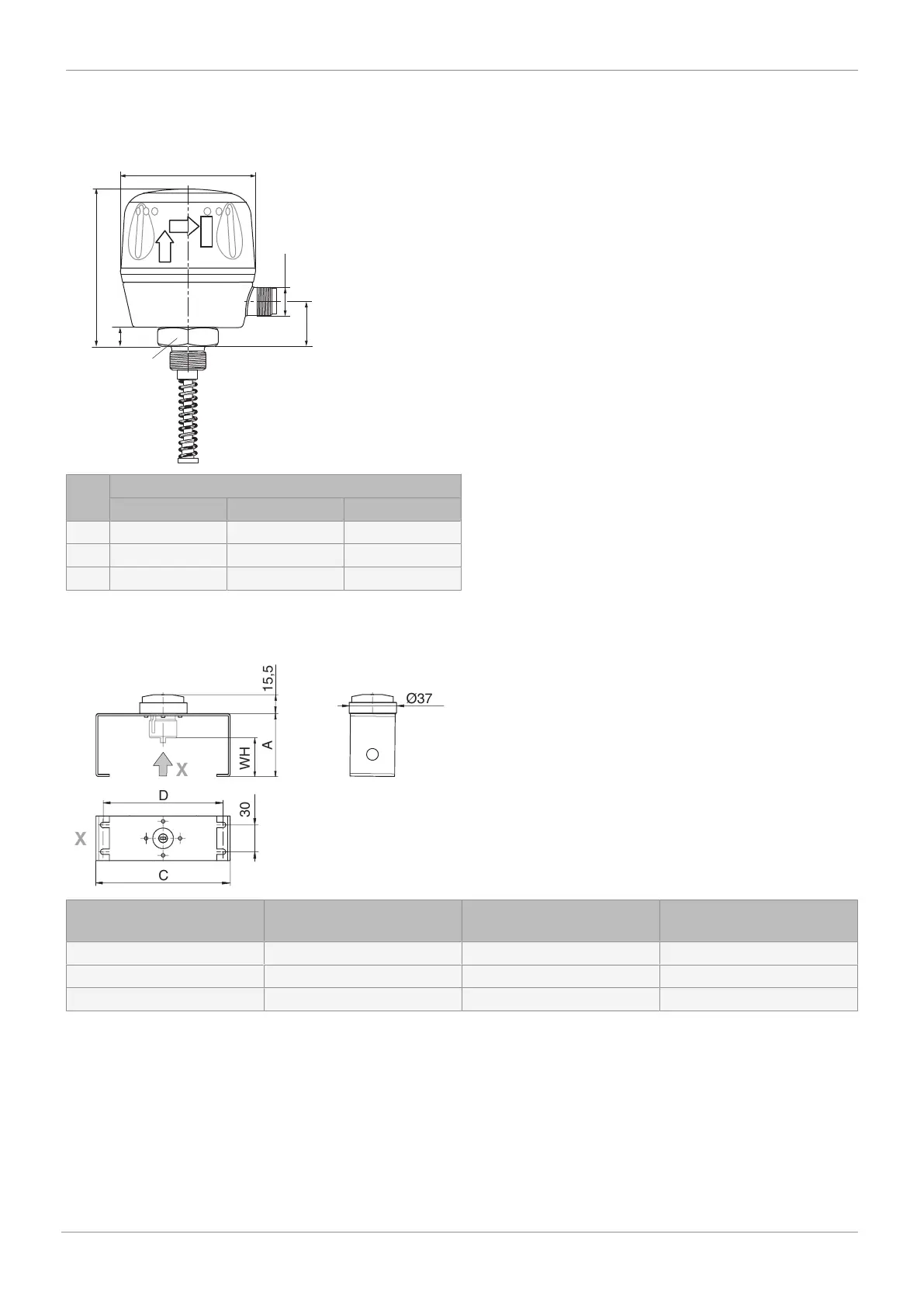

8.1 Stellungsrückmelder 1235 / 1236
PULL
TURN
PROG
A
B
SW 27
C
M12
ø 60
Weggeberausführung Code
030 050 075
A 65,5 87,5 112,5
B 8,5 30,5 55,5
C 19,0 41,0 66,0
Maße in mm
8.2 Befestigungsbügel 1235/1236 PTAZ für direkten Anbau an Schwenkantriebe
X
Ø37
A
D
C
30
X
15,5
WH
Wellenhöhe
WH
Lochabstand
D
A C
20,0 80,0 40,0 100,0
30,0 80,0 50,0 100,0
50,0 130,0 70,0 150,0
Maße in mm
