10 Montage und Installation
10 Montage und Installation

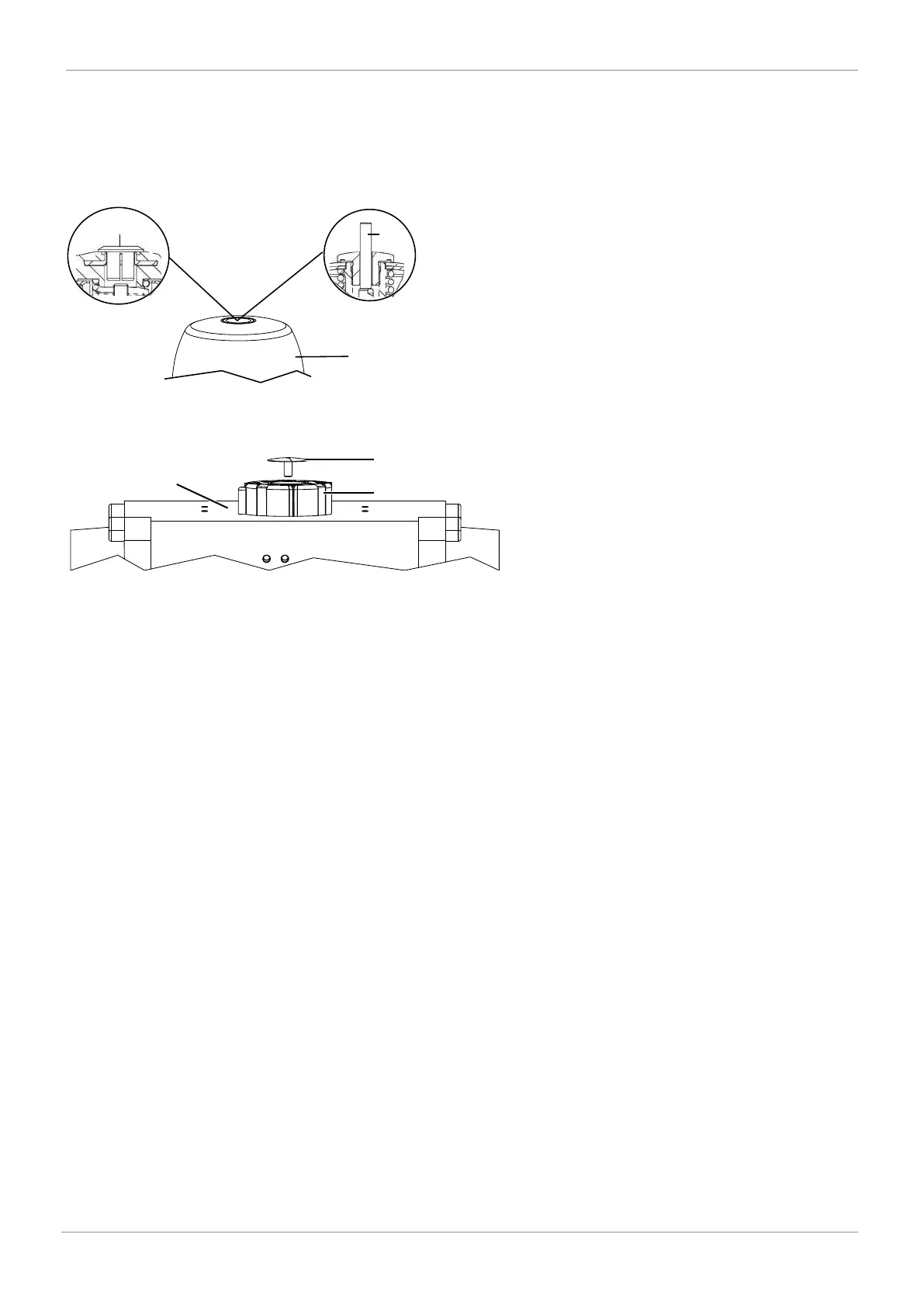

10.1 Montagevorbereitung des Ventils (Linearantrieb)
1. Antrieb A in Grundstellung (Antrieb entlüftet) bringen.
2. Optische Stellungsanzeige 2 und / oder Abdeckkappe 1 vom Antriebsoberteil entfernen.
A
1
2
10.2 Montagevorbereitung des Ventils (Schwenkantrieb)
1. Antrieb A in Grundstellung (Antrieb entlüftet) bringen.
1
2
A
2. Schraube 1 von Puck 2 demontieren.
