3 Produktbeschreibung

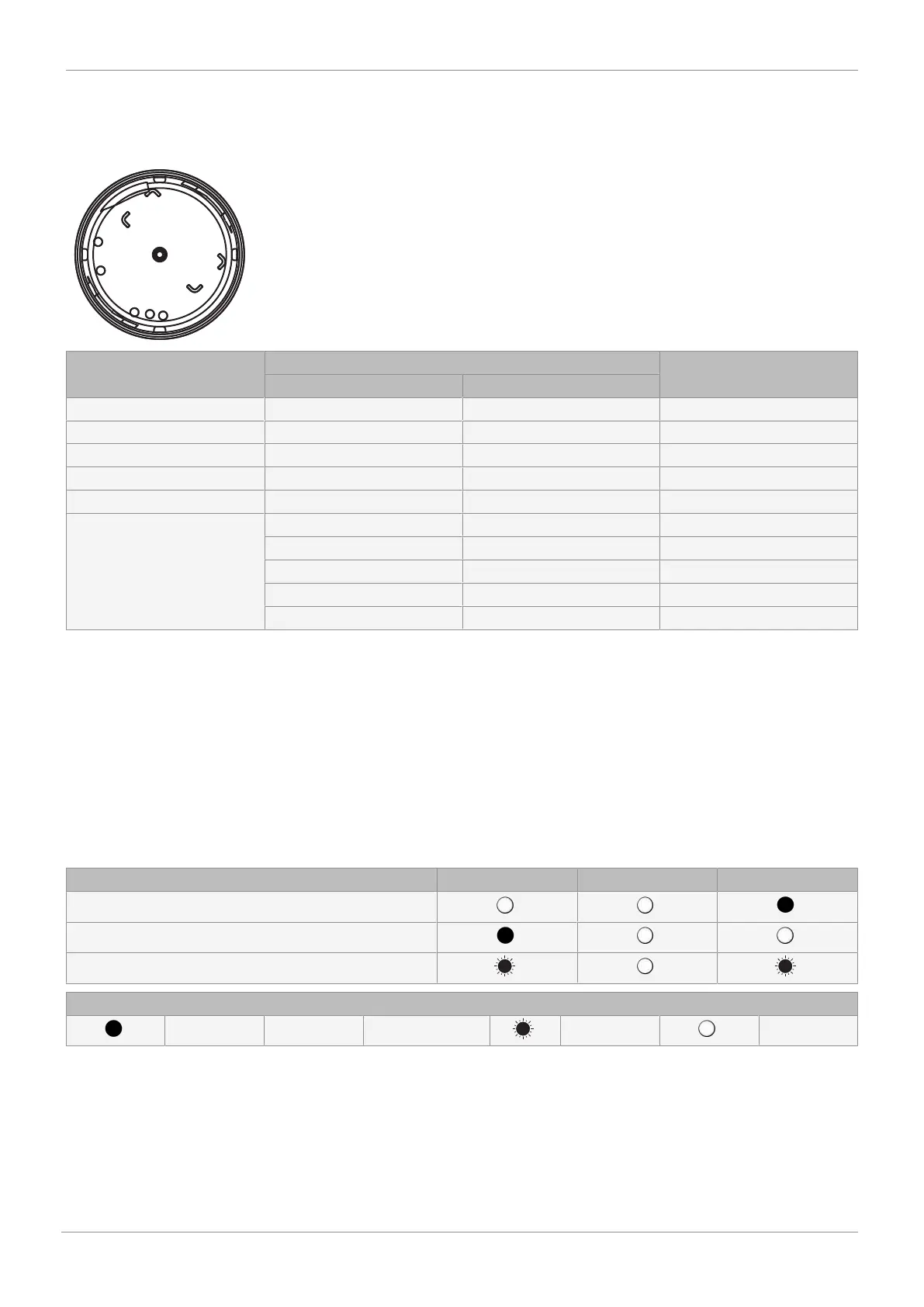

3.2 Status-LEDs
Zusätzlich zur elektrischen Stellungsrückmeldung und Fehlerauswertung erfolgt eine optische Signalisierung mittels von oben
sichtbaren LEDs sowie einer Weitsicht-LED.
CLOSED
ERROR
OPEN
PWR/COM
FAU LT
LED Farbe Funktion
Standard
1)
Invertiert
2)
FAULT rot rot Kommunikationsfehler
PWR/COM grün grün Power / Kommunikation
CLOSED grün orange Prozessventil in Stellung ZU
ERROR rot rot Error
OPEN orange grün Prozessventil in Stellung AUF
Weitsicht-LED grün orange Prozessventil in Stellung ZU
orange grün Prozessventil in Stellung AUF
grün/orange alternierend grün/orange alternierend Programmiermodus
blinkt orange blinkt orange Error
blinkt grün blinkt grün Lokalisierungsfunktion*
*Die Lokalisierungsfunktion dient zur optischen Identifikation eines Gerätes in einer Anlage. Hierbei blinken alle Weitsicht LEDs
grün. Die Lokalisierungsfunktion kann immer gestartet werden und überschreibt alle sonstigen Blinkcodes der Weitsicht LEDs.
Die restliche Gerätefunktion wird nicht beeinträchtigt.
1) Geräteausführung
Code 3E: Auf/Zu Stellungsrückmeldung, Programmiereingang, optische Weitsichtstellungsanzeige, IO-Link Kommunikation
Code 3S: Auf/Zu Stellungsrückmeldung, optische Weitsichtstellungsanzeige
2) Geräteausführung
Code 4E: Auf/Zu Stellungsrückmeldung invertiert, Programmiereingang, optische Weitsichtstellungsanzeige, IO-Link Kommunikation
Code 4S: Auf/Zu Stellungsrückmeldung invertiert, optische Weitsichtstellungsanzeige
Bestellcodes siehe Kapitel „Bestelldaten“
3.2.1 LED Zustände
Funktion – Geräteausführung 3S / 4S CLOSED ERROR OPEN
Ventil in Stellung AUF
Ventil in Stellung ZU
Programmiermodus
LED Zustände
leuchtet ~ nicht relevant blinkt aus
3.3 Beschreibung
Die Stellungsrückmelder GEMÜ 1235 / 1236 sind für die Montage auf pneumatisch betätigte Antriebe geeignet. Die Position der
Ventilspindel wird durch die spielfreie und kraftschlüssige Adaption zuverlässig elektronisch erfasst und ausgewertet. Intelligen-
te mikroprozessorgesteuerte Funktionen erleichtern die Inbetriebnahme und unterstützen im Betrieb. Die aktuelle Stellung des
Ventils wird über Weitsicht-LEDs angezeigt und über elektrische Signale zurückgemeldet.
