12 Programmierung der Endlagen
Die Programmierung der Endlagen muss unter folgenden Situationen durchgeführt werden:
- Nachträgliche Montage des Stellungsrückmelders
- Austausch des Antriebs
- Austausch der Membrane
Bei werkseitig vormontierten Stellungsrückmeldern an das Prozessventil sind die Endlagen bereits programmiert.
Die Endlagen können über folgende Verfahren programmiert werden (je nach Bestellausführung):
- Vor-Ort-Programmierung
- Programmiereingang (Pin5)
- Kommunikationsschnittstelle
Bei einer Programmierung über die Kommunikationsschnittstelle wird die automatische Programmierung empfohlen.
12.1 Programmierung der Endlagen vor Ort
PULL
TURN
PROG
CLOSED
ERROR
OPEN
PWR/COM
FA U LT
CLOSED
ERROR
OPEN
PWR/COM
FA U LT
PULL
TURN
PROG

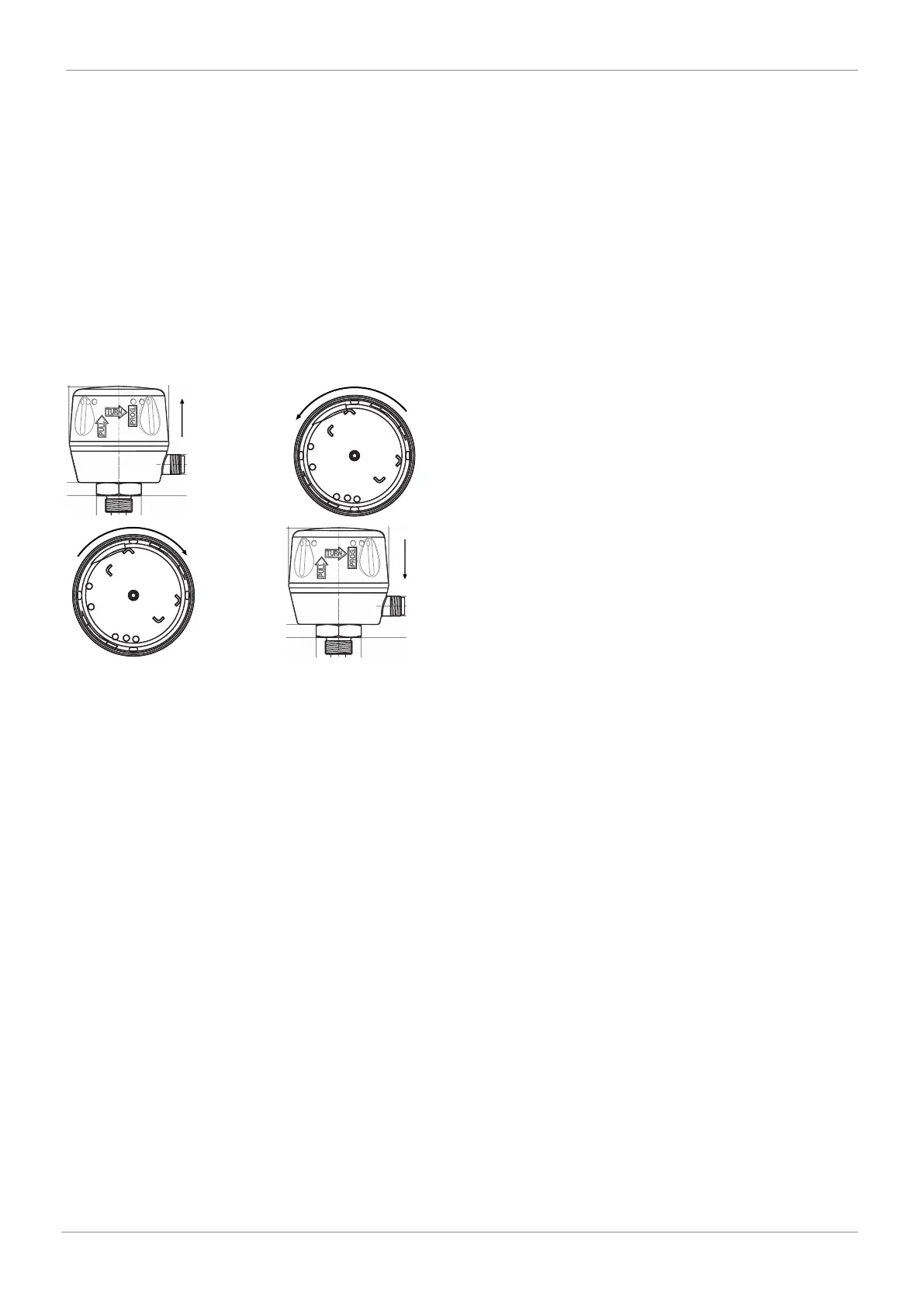

1. Gehäuseoberteil des Stellungsrückmelders nach
oben ziehen (ca. 2 mm).
2. Gehäuseoberteil gegen den Uhrzeigersinn drehen
(bis Anschlag).
3. Stellungsrückmelder befindet sich im Programmier-
modus.
ð LEDs OPEN und CLOSED blinken alternierend.
ð Weitsicht-LED blinkt alternierend grün / orange.
4. Ventil auffahren bis Endlage erreicht ist.
5. Ventil zufahren bis Endlage erreicht ist.
6. Gehäuseoberteil im Uhrzeigersinn zurück drehen und
nach unten drücken.
ð Endlagen sind eingestellt.
