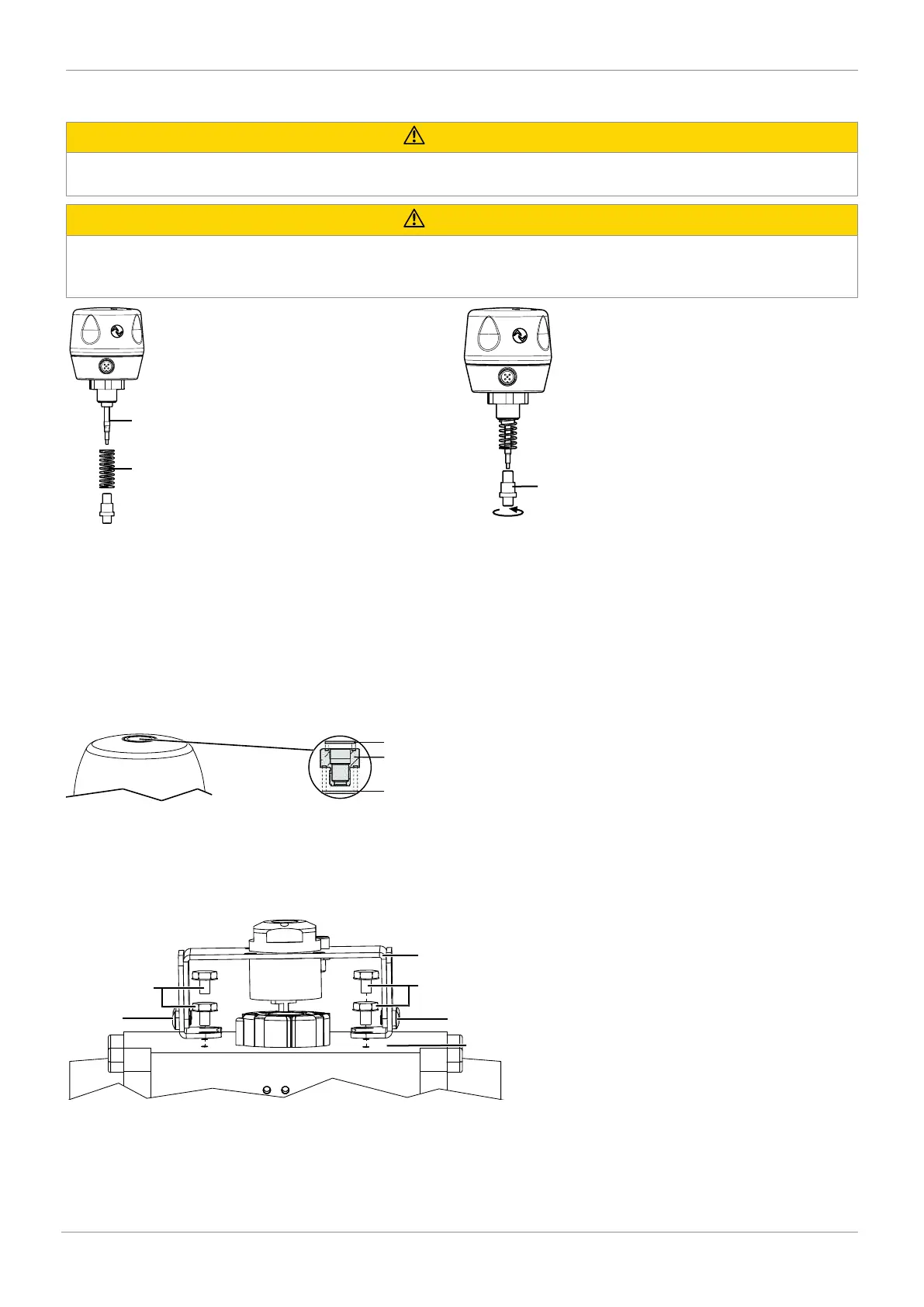

10.3 Montage Anbausatz an Stellungsrückmelder
VORSICHT
Spindel nicht verkratzen!
▶ Eine Beschädigung der Spindeloberfläche kann zum Ausfall des Weggebers führen.
VORSICHT
Vorgespannte Feder!
▶ Beschädigung des Gerätes.
● Feder langsam entspannen.
1
2
3
1. Spindel 1 bis zum Anschlag herausziehen.
2. Feder 2 über Spindel 1 schieben.
3. Betätigungsspindel 3 montieren.
4. Spindel 1 bis zum Anschlag der Feder 2 einschieben.
10.4 Montage Gewindeadapter (Linearantrieb)
Bei einigen Anbausätzen ist es notwendig, zusätzlich einen Gewindeadapter zu montieren. Dieser Gewindeadapter liegt den er-
forderlichen Anbausätzen bei. Für Ventile der Steuerfunktion Federkraft geöffnet und beidseitig gesteuert (Code 2+3) liegen zu-
sätzlich O-Ringe (1+2) bei.
1
3
2
1. Antrieb in Geschlossen-Position bringen.
2. O-Ringe 1 und 2 in Gewindeadapter 3 einlegen.
3. Gewindeadapter 3 bis zum Anschlag in die Antriebsöffnung einschrauben und festziehen.
10.5 Montage Anbausatz (Schwenkantrieb)
3
4
A
4
5
5
1. Haltebügel auf erforderliches Bohrbild einstellen.
ð Hierzu die seitlichen Schrauben 5 lösen und die Haltefüße auf die Gewinde des Antriebs setzen und mit Schrauben 4
montieren.
2. Bügel 3 wie abgebildet an den Haltefüßen fixieren, dabei muss die Abgriffswelle spielfrei in der Welle des Antriebs sitzen.
