Gemu 1235 - Montage Hubbegrenzung (Linearantrieb)

www.gemu-group.com18 / 56GEMÜ 1235 / 1236
24V, 3S, 4S
10 Montage und Installation

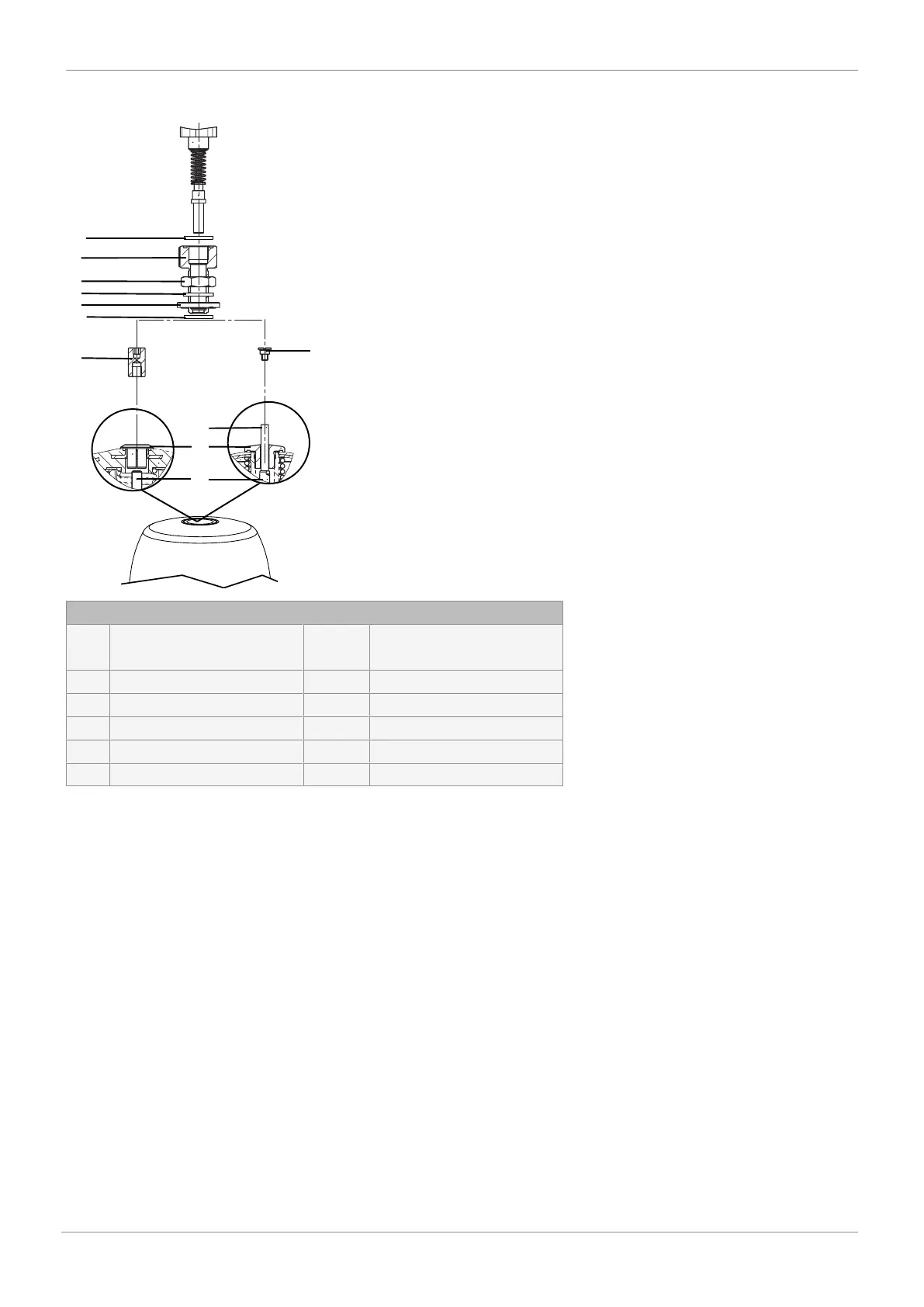

10.6 Montage Hubbegrenzung (Linearantrieb)
5
5
4
3
2
1
6
8
9
7.1
7.2
Option 1
Option 2
1. Distanzstück 5 auf bzw. in Antriebsspindel 6
schrauben.
2. Antrieb in Geschlossen-Position bringen.
3. O-Ring 7.1 in Hubbegrenzung 1 einlegen.
4. O-Ring 7.2 in Scheibe 4 einlegen.
5. Hubbegrenzung 1 mit Mutter 2, Dichtung 3 und
Scheibe 4 in Antriebsöffnung einschrauben.
6. Hubbegrenzung 1 auf erforderlichen Hub einstellen.
7. Sicherstellen, dass der Mindesthub nicht unter-
schritten wird.
8. Hubbegrenzung 1 mit Mutter 2 kontern.
Legende
1 Hubbegrenzung 7.1
1)
7.2
1)
O-Ring
2 Mutter 8 Abdeckkappe
3
1)
Dichtung 9 Stellungsanzeige
4
1)
Scheibe 10 Betätigungsspindel
5
2)
Distanzstück 11 Spindel
6 Antriebsspindel 12 Weggeber
1) nur bei Ventilen mit Steuerfunktion NO und DA verfügbar.
2) nur bei erforderlichen Anbausätzen beiliegend. Die Ausführung ist ventilabhängig.
