6 Manual del propietario del soplador de nieve
Información general y configuración
Componentes y controles

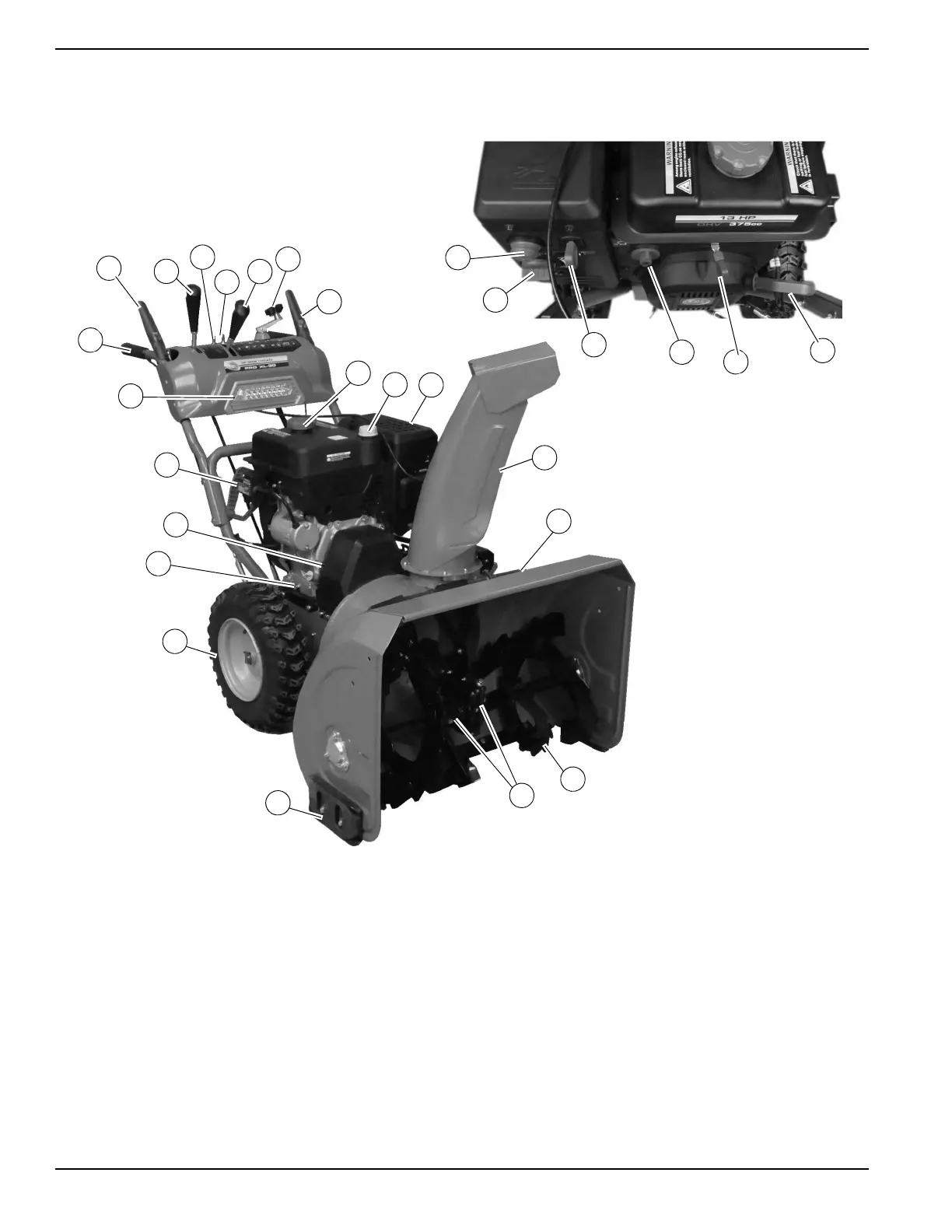

Figura 2-1. Ubicaciones de los componentes
A Agarres calentados K Silenciador U Luz frontal LED
B Palanca de control de la barrena L Conjunto de conducto V Bulbo del cebador
C Palanca de cambio M Pala W Control del estrangulador
D Interruptor del calentador del agarre N Barrena X Llave de seguridad de ENCENDIDO
E Interruptor de la luz frontal LED O Pernos de seguridad Y Válvula de cierre de combustible
F Control de altura del conducto P Zapata ajustable Z Palanca del acelerador
G Perilla de rotación del conducto Q Neumáticos AA Cordón retráctil del arrancador
H Palanca de control de accionamiento R Drenaje de aceite
I Llenado de combustible S Cubierta de la correa
J
Varilla de nivel de aceite/tapa de la
abertura de llenado
T Enchufe para arranque eléctrico
B
H
I
J
G
E
011045
F
Q
P
O
A
C
D
L
M
N
R
S
T
U
AA
Z
V
W
X
Y
K
