Manual del propietario del soplador de nieve 23
Mantenimiento
Reemplazo de la correa de
transmisión de tracción
Realice lo siguiente para reemplazar la correa de
transmisión de tracción:

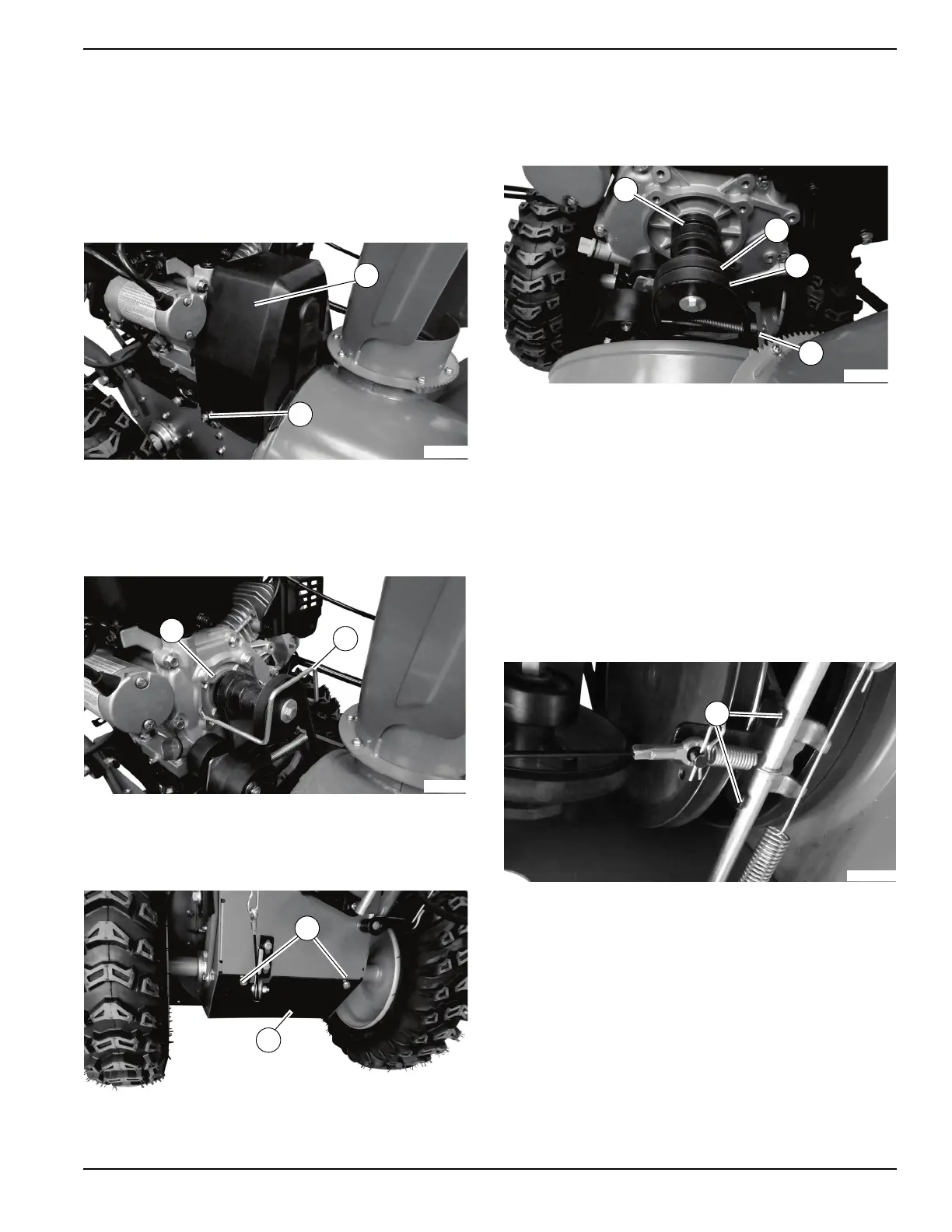

1. Consulte la Figura 4-12. Retire los dos pernos y
arandelas rectangulares (A) de la cubierta de la
correa (B) con una llave de 10
mm. Retire la
cubierta de la correa.
Figura 4-12. Retiro de la cubierta de la correa
2. Consulte la Figura 4-13. Retire los dos pernos,
arandelas de seguridad y arandelas planas (C)
que fijan la guía de la correa (D) con una llave de
13
mm. Retire la guía de la correa.
Figura 4-13. Retiro de la guía de la correa
3. Consulte la Figura 4-14. Retire los dos pernos (E)
que fijan la cubierta de la transmisión (F) con una
llave de 10
mm.
Figura 4-14. Ubicaciones de los pernos de la cubierta
de la transmisión
4. Consulte la Figura 4-15. Gire la correa de la
barrena delantera (G) para sacarla por la parte
delantera de la polea motriz del motor (H) y gire la
correa de la barrena trasera (I) para sacarla por la
parte trasera de la polea motriz del motor.
Figura 4-15. Poleas del motor
NOTA: Se puede usar una llave de 13 mm en el perno
del eje del motor parar girarlo hacia la derecha y ayudar
a girar las correas para sacarlas de la polea.
5. Retire el resorte de transmisión de tracción (I) del
bastidor con alicates.
6. Retire la correa de transmisión de tracción (J) de la
polea del motor y déjela frente a la polea.
7. Consulte la Figura 4-16. Observe cómo están
ubicadas las lengüetas de los extremos (K) del
soporte del disco de fricción en ambos lados del
puntal delantero. Se deben instalar de esta manera
cuando se vuelva a montar.
Figura 4-16. Lengüetas de los extremos del soporte
del disco de fricción
