Manual del propietario del soplador de nieve 27
Mantenimiento
Montaje
Realice lo siguiente para montar la rueda de transmisión
de fricción:

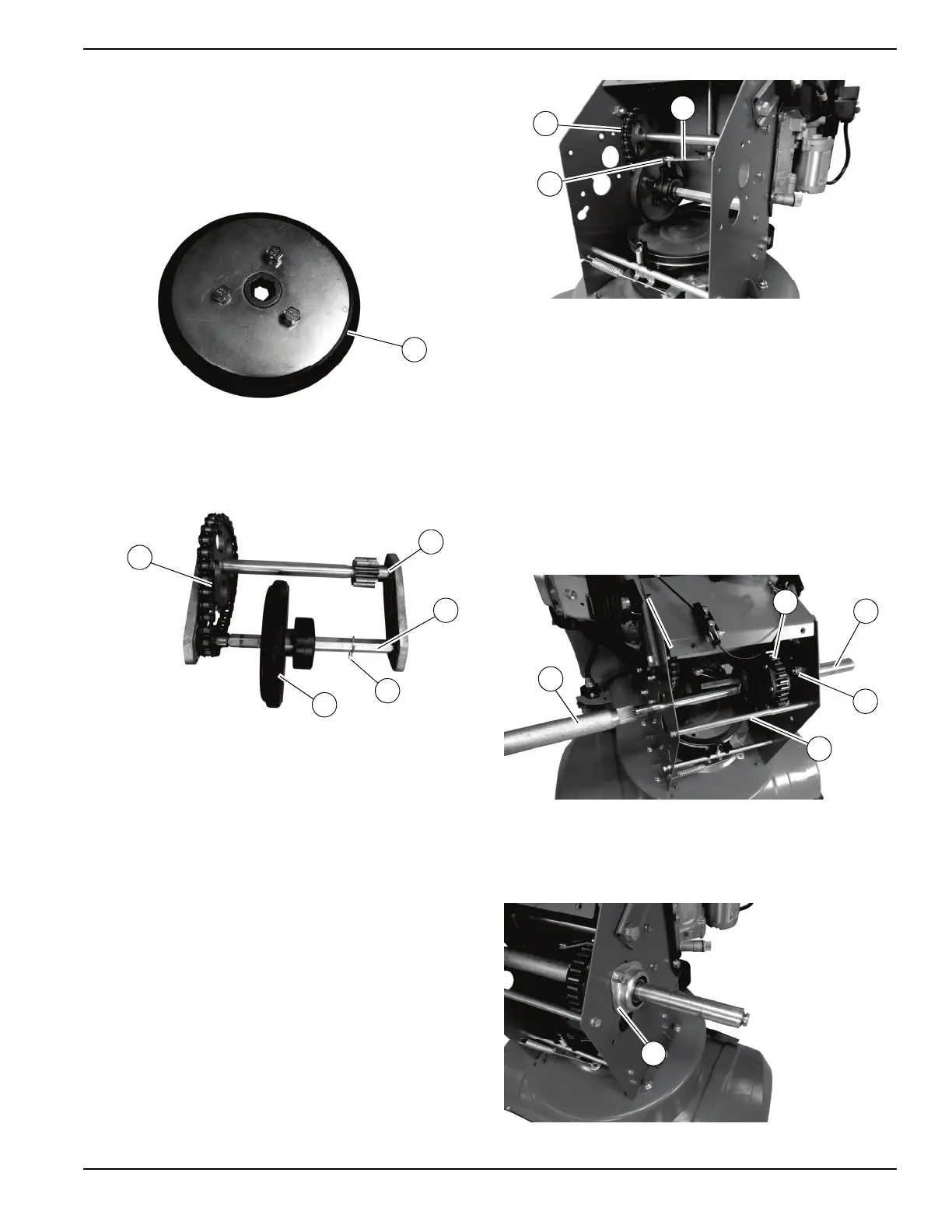

1. Consulte la Figura 4-30. Instale la nueva rueda de
goma (A) en el conjunto de cojinete de cambio en
la orientación que se muestra.
Figura 4-30. Rueda de transmisión de fricción
2. Consulte la Figura 4-31. Deslice el conjunto de
cojinete de cambio/rueda de goma (B) en el eje
hexagonal (C).
Figura 4-31. Instalación del conjunto de cojinete de
cambio en el eje hexagonal
NOTA: Verifique que las cabezas de los pernos estén
orientadas hacia la cadena (D) y que el cojinete de
cambio esté orientado en dirección opuesta a la cadena.
3. Coloque el asiento del cojinete con los cojinetes
(E) en los ejes.
4. Instale el pasador (F) en el eje hexagonal.
5. Consulte la Figura 4-32. Instale el conjunto de
rueda de transmisión de fricción (G) en la unidad.
Figura 4-32. Instalación del conjunto de rueda de
transmisión de fricción
NOTA: Verifique que la cadena esté en el lado izquierdo
de la unidad y que el pasador de horquilla de cambio (H)
esté insertado en la ranura del cojinete de cambio (I)
cuando coloque el conjunto de rueda de transmisión de
fricción en la unidad.
6. Consulte la Figura 4-33. Instale el eje de
transmisión largo (J), el eje de transmisión corto
(K), el manguito del eje (L) y el diferencial (M) en la
máquina. Es posible que deba usar un martillo
antirrebote para empujar el eje más largo en el eje
más corto.
Figura 4-33. Conjunto de puntal trasero
7. Instale el puntal trasero (N).
8. Consulte la Figura 4-34. Instale el conjunto de
cojinete de la rueda del lado derecho (O).
Figura 4-34. Conjunto de cojinete de la rueda del lado
derecho
