8 Manuel de l’utilisateur de la souffleuse à neige
Généralités et configuration
2. S’adresser au Service après-vente Generac au
1-888-436-3722 (1-888-GENERAC) ou à
www.generac.com en ayant le modèle et le
numéro de série de l’appareil à disposition s’il
manque quoi que ce soit dans l’emballage.
3. Consigner le modèle, le numéro de série et la date
d’achat sur la couverture de ce manuel.
Instructions d’assemblage
Procéder comme suit pour assembler la machine :

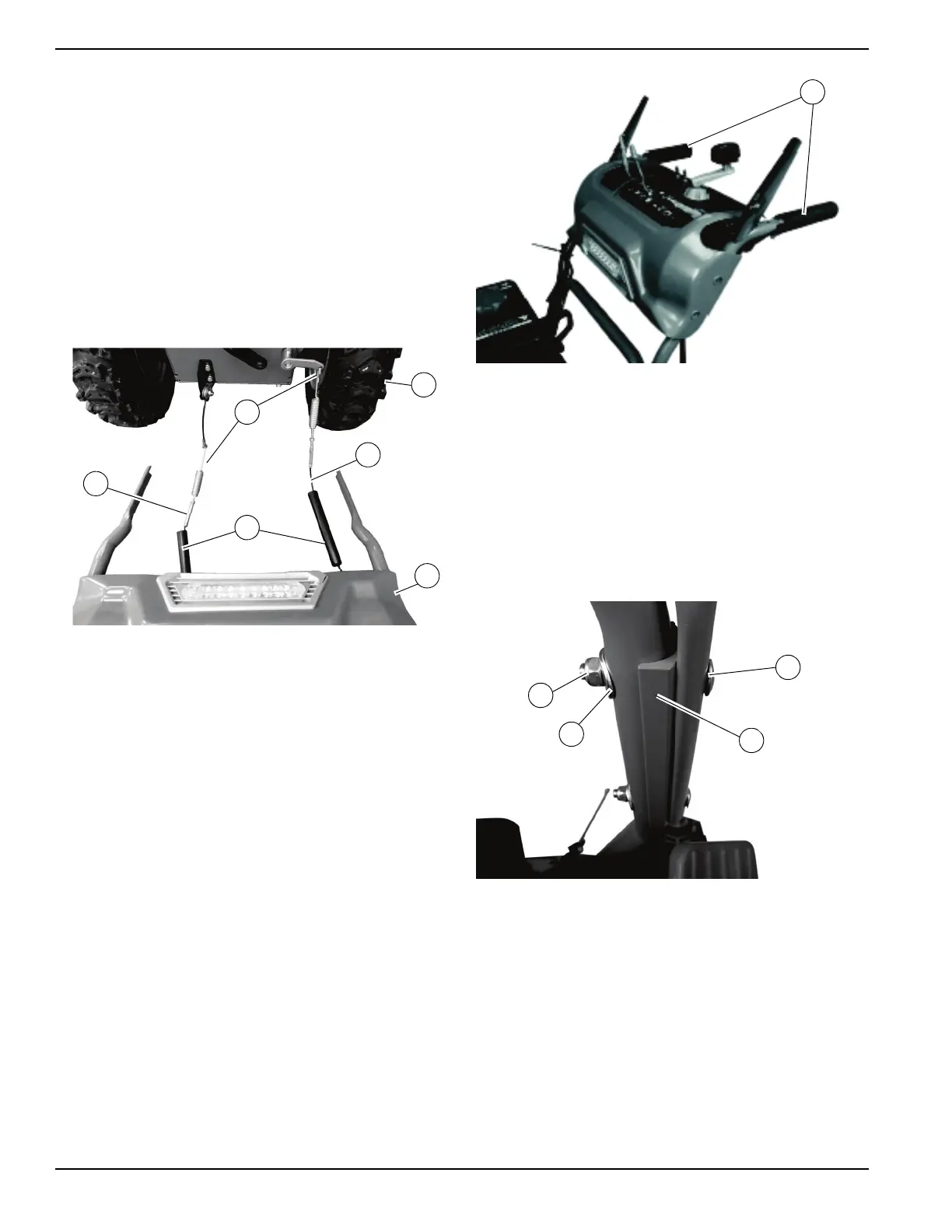

1. Voir Figure 2-5. Placer le guidon (A) derrière la
souffleuse à neige (B) sur une surface plane et
propre.
Figure 2-5. Assemblage du guidon
2. Dégager les caches en plastique (C) des crochets
des ressorts de câble (D).
3. Attacher le crochet du ressort de câble de
commande de déplacement (E) au fil de poulie sur
le côté gauche de la machine.
4. Attacher le crochet du ressort de câble de
commande de la tarière (F) au bras de tension sur
le côté droit de la machine.
5. Voir Figure 2-6. Faire tenir par une autre personne
la partie supérieure du guidon (G) en place sur la
partie inférieure.
Figure 2-6. Assemblage des guidons supérieur et
inférieur
6. Voir Figure 2-7. Placer les plaques d’adaptation
(H) entre les parties supérieure et inférieure du
guidon et attacher avec les vis M8 x 55, les
rondelles 8 x 22 x 2 (J) et les contre-écrous M8 (K)
à l’aide d’une clé de 13
mm.
REMARQUE : Vérifier que les têtes des vis sont sur
l’extérieur du guidon et que la partie carrée des vis est
complètement engagée dans les trous carrés du guidon.
Figure 2-7. Assemblage des plaques d’adaptation
