Manuel de l’utilisateur de la souffleuse à neige 9
Généralités et configuration

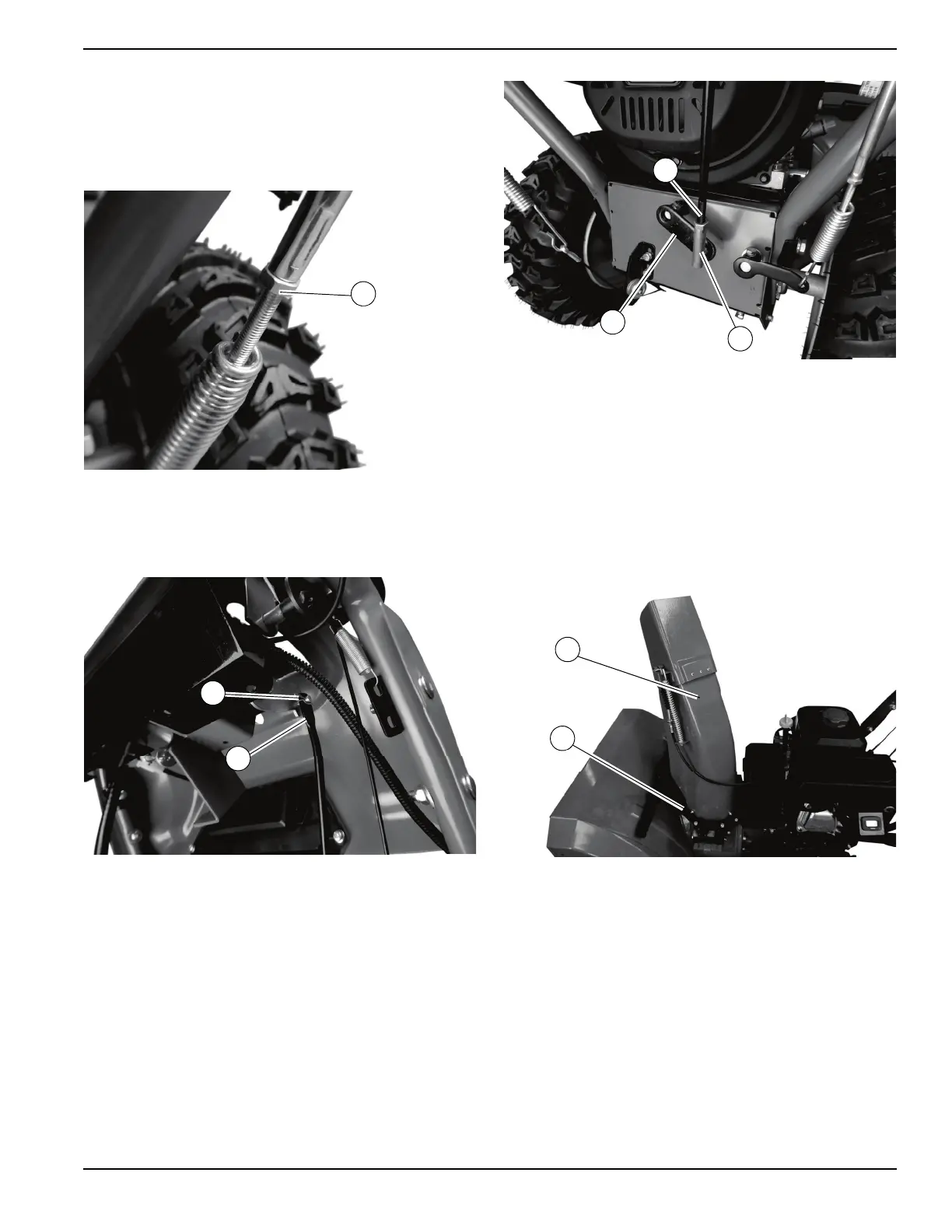

7. Voir Figure 2-8. Soulever les caches en plastique
et vérifier le bon serrage des contre-écrous (L) sur
le câble de commande de la tarière et le câble de
commande de déplacement. Les serrer s’il y a lieu
à l’aide d’une clé de 6
mm pour tenir le câble et
d’une clé de 8
mm pour serrer le contre-écrou.
Figure 2-8. Contre-écrou du câble de commande
8. Voir Figure 2-9. Retirer la goupille (M) et monter
l’extrémité supérieure de la tringle de changement
de vitesse (N).
Figure 2-9. Haut de la tringle de changement de
vitesse
9. Voir Figure 2-10. Retirer l’écrou-frein du du cardan
inférieur (O) de la tringle de changement de vitesse
(P) et engager la partie filetée dans le bras de
changement de vitesse (Q).
Figure 2-10. Cardan inférieur de la barre de
changement de vitesse
10. Attacher le cardan avec l’écrou-frein à l’aide d’une
clé de 11
mm sur le cardan et d’une clé de 13 mm
sur l’écrou.
11. Vérifier le bon serrage du contre-écrou supérieur
du cardan à l’aide d’une clé de 14
mm.
12. Voir Figure 2-11. Placer la goulotte d’éjection (R)
sur la plaque d’engrenage (S) et aligner les trous
de fixation.
Figure 2-11. Goulotte d’éjection
