Manuel de l’utilisateur de la souffleuse à neige 21
Entretien
Contrôle et changement des vis de
cisaillement de tarière
Démonter les vis de cisaillement des arbres de tarière et
les contrôler visuellement. Si les vis de cisaillement sont
très usées ou qu’elles sont cassées ou manquantes de
l’arbre de tarière, elles doivent être remplacées.
Contrôle des vis de cisaillement de tarière
Procéder comme suit pour contrôler les vis de
cisaillement de tarière.

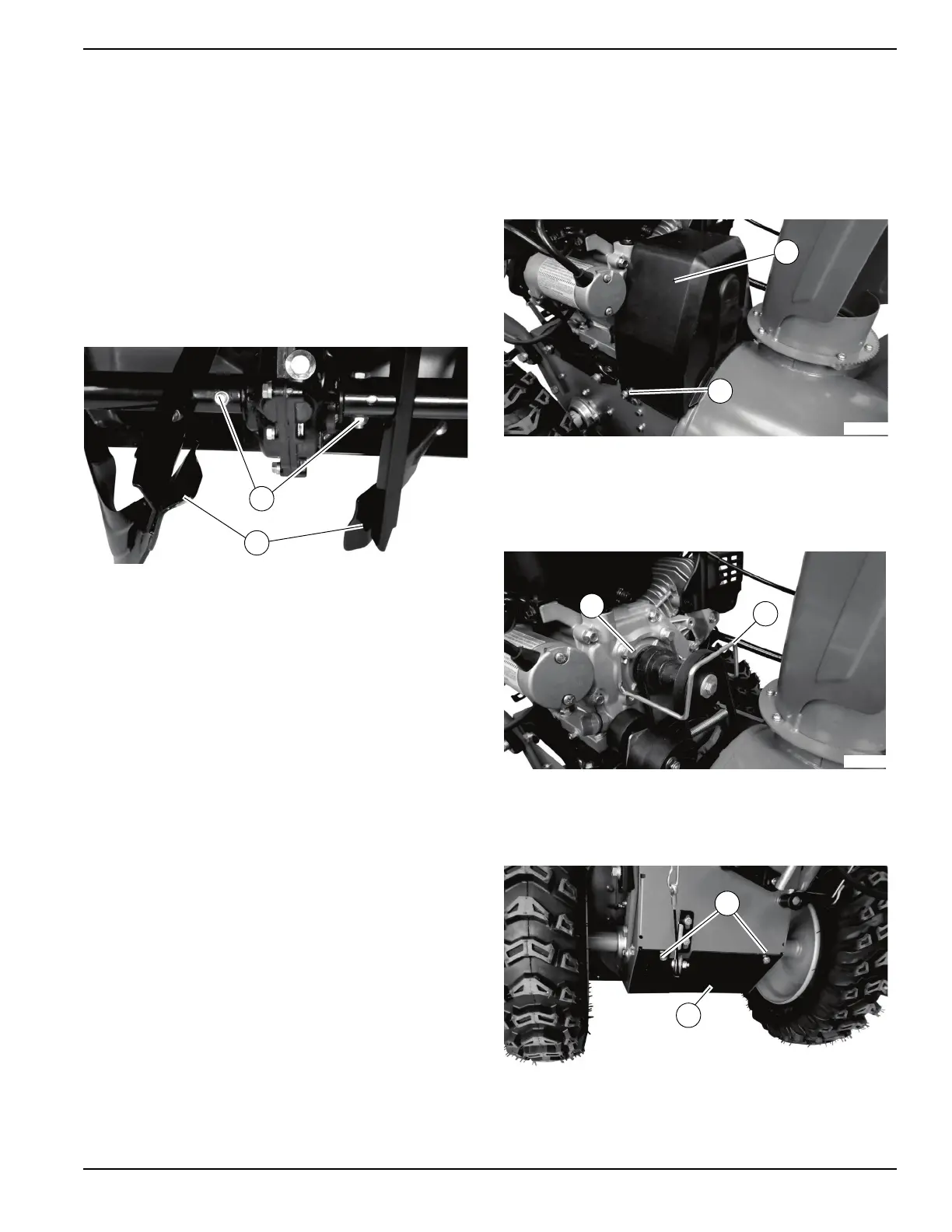

1. Voir Figure 4-4. Retirer les vis de cisaillement et
les écrous-freins (A) à l’aide de deux clés de
13
mm.
Figure 4-4. Contrôle et changement des vis de
cisaillement de tarière
2. Contrôler l’état des vis de cisaillement.
Si les vis de cisaillement ne sont pas très usées ou
endommagées, elles peuvent être remontées.
Changer les vis de cisaillement très usées ou
endommagées.
Remplacement
Procéder comme suit pour changer les vis de
cisaillement de tarière.
1. Si le trou de vis de cisaillement n’est pas visible,
faire tourner la tarière (B) jusqu’à ce aligner les
trous de la tarière et de l’arbre de tarière.
REMARQUE : Si les extrémités des vis de cisaillement
ont été cisaillés, sortir le morceau de vis restant avec un
poinçon.
2. Mettre en place les vis de cisaillement neuves et
les goupilles fendues une fois que les trous sont
alignés et dégagés.
Changer les courroies de tarière
Procéder comme suit pour changer les courroies de
tarière.
1. Voir Figure 4-5. Retirer les deux vis et les
rondelles rectangulaires (A) du protège-courroie
(B) à l’aide d’une clé de 10
mm. Retirer le protège-
courroie.
Figure 4-5. Retirer le protège-courroie
2. Voir Figure 4-6. Retirer les deux vis, rondelles-
freins et rondelles plates (C) de fixation du guide
de courroie (D) à l’aide d’une clé de 13
mm. Retirer
le guide de courroie.
Figure 4-6. Retirer le guide de courroie
3. Voir Figure 4-7. Retirer les deux vis (E) de fixation
du carter de transmission (F) à l’aide d’une clé de
10
mm.
Figure 4-7. Emplacement des vis du carter de
transmission
011099
B
A
011100
A
B
011101
C
D
011102
F
E
