Manuel de l’utilisateur de la souffleuse à neige 11
Généralités et configuration
18. Voir Figure 2-16. Visser les poignées (G) sur les
leviers de vitesse et de déflecteur et serrer les
contre-écrous (H) à l’aide d’une clé de 17
mm.

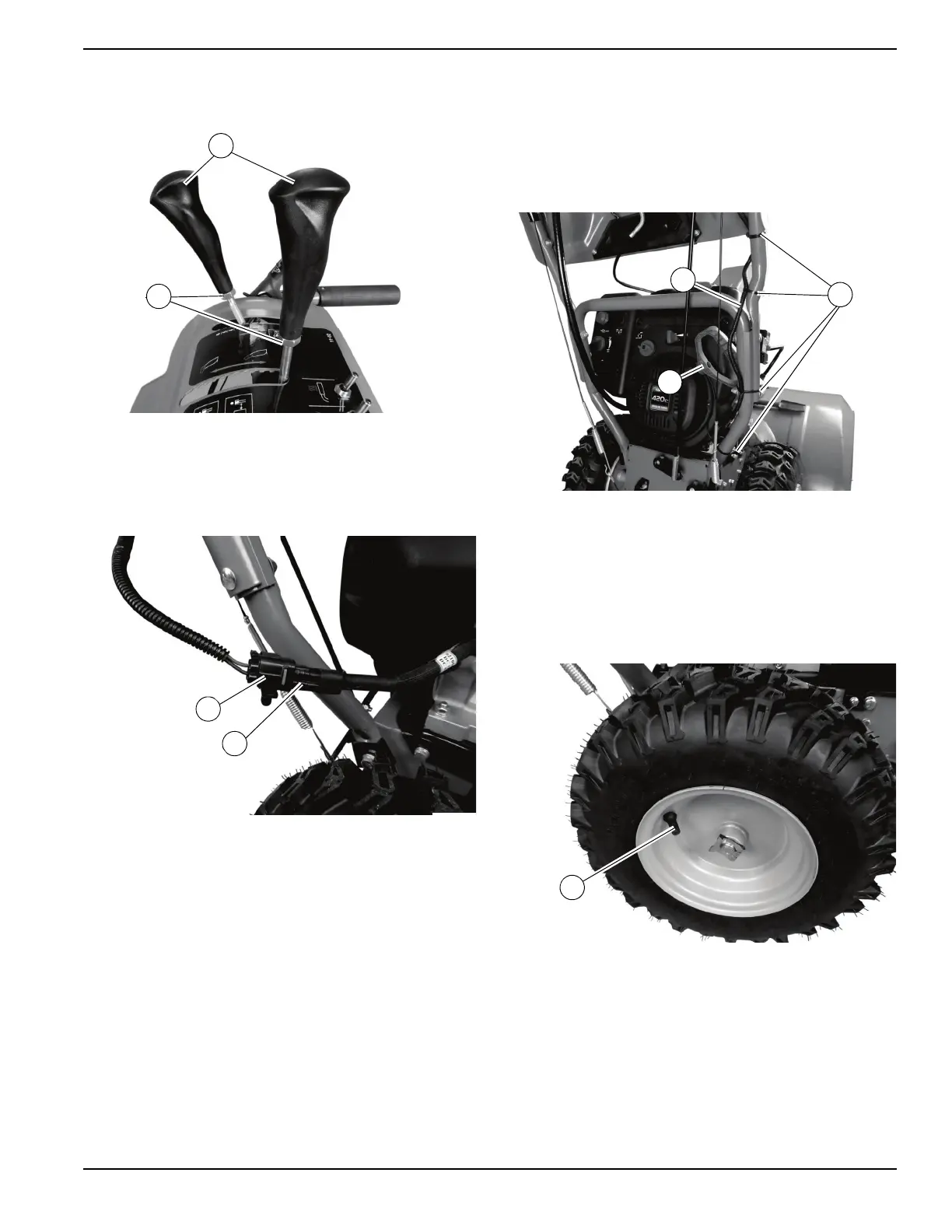

Figure 2-16. Pose des poignées de leviers
19. Voir Figure 2-17. À l’aide d’un coupe-fil, couper le
serre-câble du connecteur de poignées
chauffantes (I) et brancher le connecteur de
poignées chauffantes dans la fiche du faisceau (J).
Figure 2-17. Connecteur de poignées chauffantes
20. Voir Figure 2-18. Poser des serre-câbles (K) pour
attacher le faisceau de câbles (L) au guidon.
S’assurer que les câbles ne sont pas sur le dessus
du guidon, où ils peuvent faire obstacle au cordon
de lanceur (M). Porter une protection oculaire pour
couper l’excédent de longueur des serre-câbles à
l’aide d’une pince coupante.
Figure 2-18. Pose de serre-câbles
Vérification de la pression des pneus
Procéder comme suit pour vérifier la pression des pneus.
1. Voir Figure 2-19. Retirer le capuchon de protection
de la valve (A) et vérifier la pression des pneus
avec un manomètre pour pneus.
Figure 2-19. Vérification de la pression des pneus
2. Comparer la mesure de pression des pneus avec
la pression recommandée indiquée sur le flanc du
pneu.
3. Si la pression du pneu est trop basse, ajouter de
l’air comprimé par la valve.
4. Pour finir, remettre le capuchon de protection en
place sur la valve.
