Manuel de l’utilisateur de la souffleuse à neige 27
Entretien
Assemblage
Procéder comme suit pour assembler l’entraînement par
roue de friction
:
1. Voir Figure 4-30. Monter la roue à bandage
caoutchouc neuve (A) sur le roulement linéaire
suivant l’orientation illustrée.

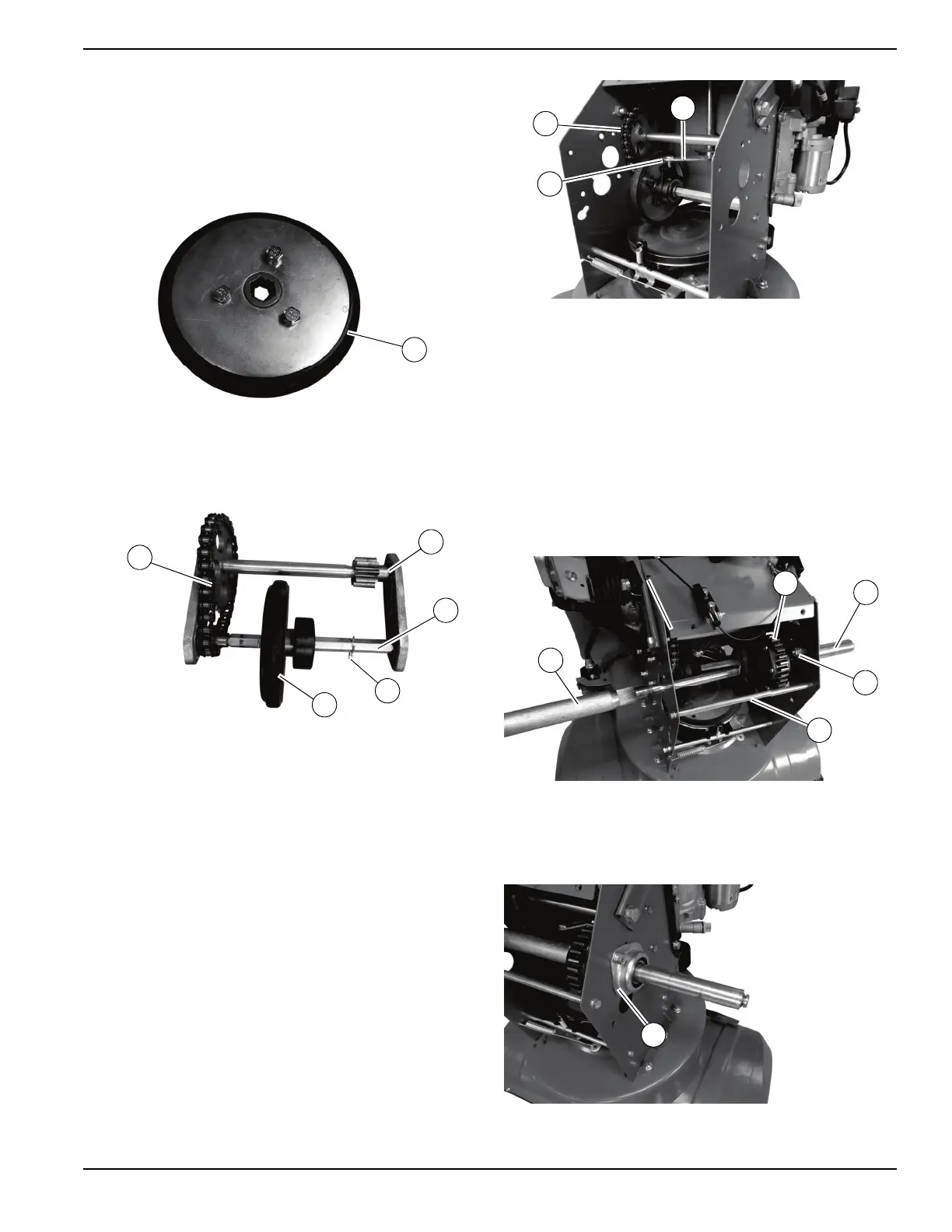

Figure 4-30. Roue de friction
2. Voir Figure 4-31. Enfiler l’ensemble roue à
bandage et roulement linéaire (B) sur l’arbre
hexagonal (C).
Figure 4-31. Pose du roulement linéaire sur l’arbre
hexagonal
REMARQUE : Vérifier que les têtes de vis sont du côté
de la chaîne (D) et que le roulement linéaire est du côté
opposé à la chaîne.
3. Placer le siège du roulement avec les roulements
(E) sur les arbres.
4. Mettre la goupille (F) dans l’arbre hexagonal.
5. Voir Figure 4-32. Remonter le mécanisme
d’entraînement par roue de friction (G) dans la
machine.
Figure 4-32. Remontage du mécanisme
d’entraînement par roue de friction
REMARQUE : Lors du placement du mécanisme de
roue de friction dans la machine, s’assurer que la chaîne
est du côté gauche de la machine et que le goujon de la
fourchette de commande (H) est engagé dans le trou
oblong du roulement linéaire (I).
6. Voir Figure 4-33. Remonter l’arbre d’entraînement
long (J), l’arbre d’entraînement court (K), le
manchon (L) et le différentiel (M) dans la machine.
Un marteau anti-rebond peut être nécessaire pour
pousser l’arbre long dans l’arbre court.
Figure 4-33. Contrefiche arrière
7. Remonter la contrefiche arrière (N).
8. Voir Figure 4-34. Remonter le roulement de roue
droit (O).
Figure 4-34. Roulement de roue droit
