Manuel de l’utilisateur de la souffleuse à neige 23
Entretien
Changer la courroie d’entraînement
de traction
Procéder comme suit pour changer la courroie
d’entraînement de traction.
1. Voir Figure 4-12. Retirer les deux vis et les
rondelles rectangulaires (A) du protège-courroie
(B) à l’aide d’une clé de 10
mm. Retirer le protège-
courroie.

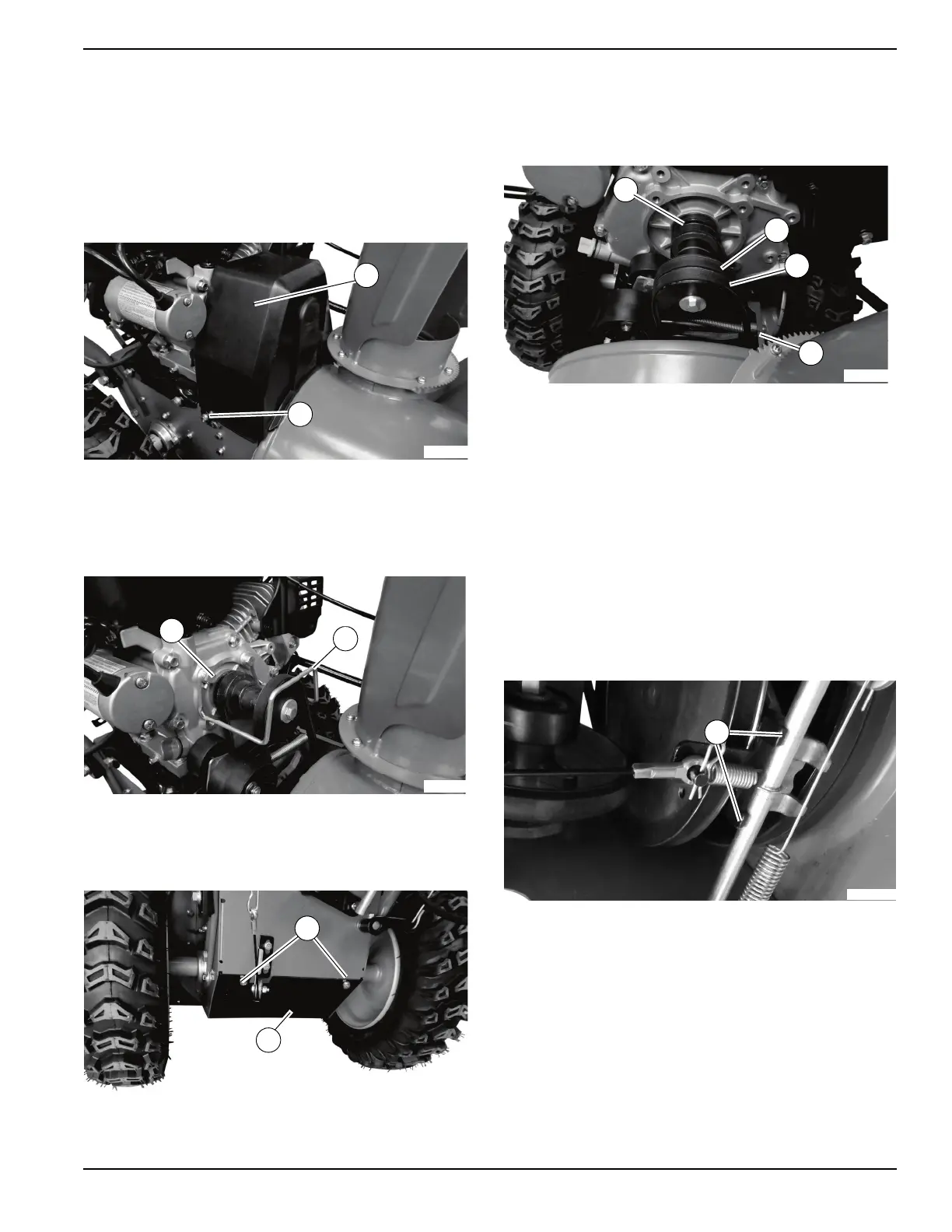

Figure 4-12. Retirer le protège-courroie
2. Voir Figure 4-13. Retirer les deux vis, rondelles-
freins et rondelles plates (C) de fixation du guide
de courroie (D) à l’aide d’une clé de 13
mm. Retirer
le guide de courroie.
Figure 4-13. Retirer le guide de courroie
3. Voir Figure 4-14. Retirer les deux vis (E) de
fixation du carter de transmission (F) à l’aide d’une
clé de 10
mm.
Figure 4-14. Emplacement des vis du carter de
transmission
4. Voir Figure 4-15. Faire rouler la courroie de tarière
avant (G) hors de l’avant de la poulie
d’entraînement du moteur (H) et la courroie de
tarière arrière (I) hors de l’arrière de la poulie
d’entraînement du moteur.
Figure 4-15. Poulies du moteur
REMARQUE : Au besoin, placer une clé de 13 mm sur
l’écrou de l’arbre moteur et tourner dans le sens des
aiguilles d’une montre pour faciliter l’enlèvement des
courroies.
5. Détacher le ressort d’entraînement de traction (I)
du châssis à l’aide d’une pince.
6. Dégager la courroie d’entraînement de traction (J)
de la poulie du moteur et la poser devant la poulie.
7. Voir Figure 4-16. Observer comment les
languettes d’extrémité (K) du support de disque de
friction sont placées sur les deux côtés de la
contrefiche avant. Il devra être remonté de la
même manière.
Figure 4-16. Languettes d’extrémité du support de
disque de friction
