26 Manuel de l’utilisateur de la souffleuse à neige
Entretien
REMARQUE : Un poinçon en laiton peuvent s’avérer
nécessaire pour repousser plus loin l’arbre intérieur afin
de séparer les deux parties d’arbre.
12. Retirer les deux vis, rondelles-freins, rondelles
plates et écrous-freins de fixation du roulement de
roue droit (L) à l’aide de deux clés de 13
mm.
Retirer le roulement de l’axe.

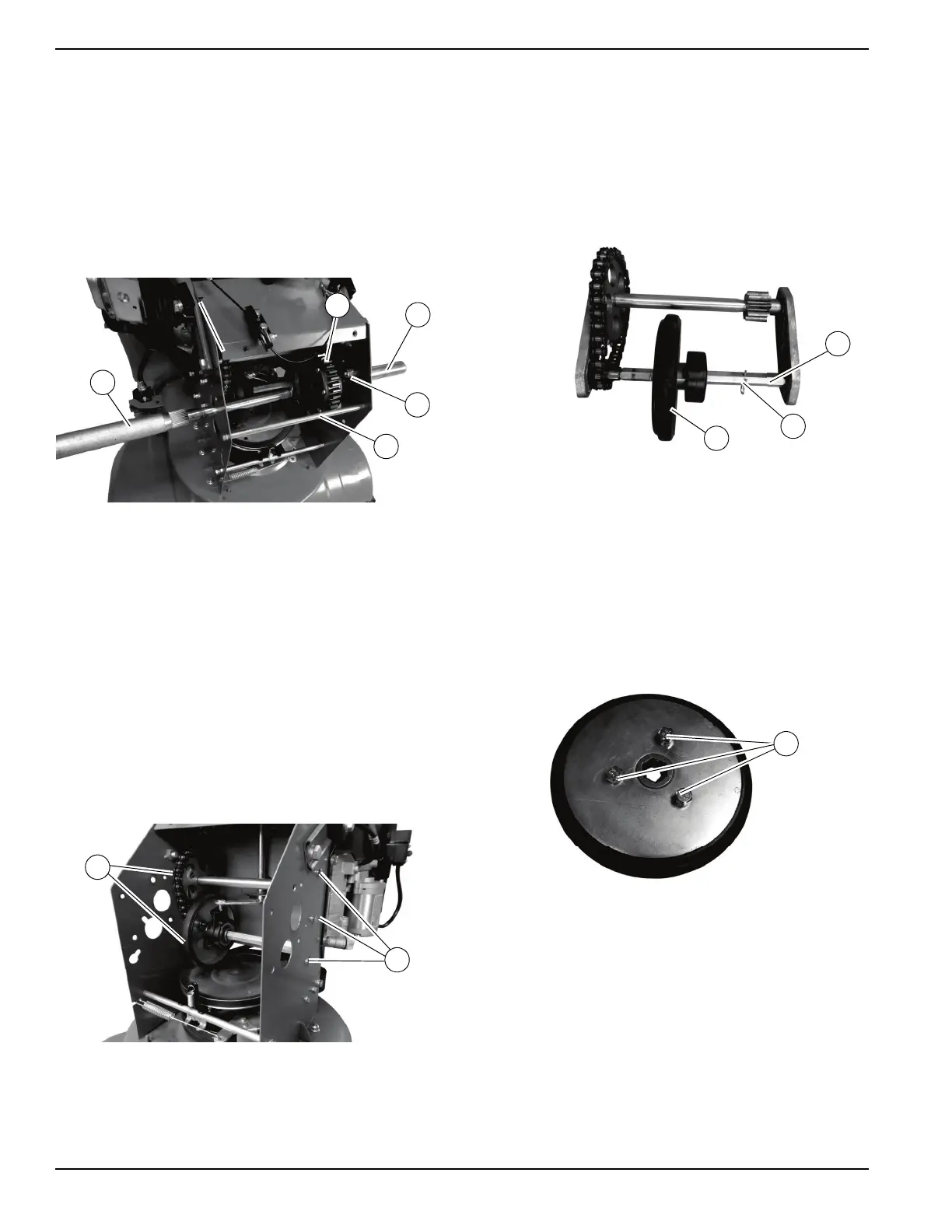

13. Voir Figure 4-26. Retirer les deux vis et rondelles-
freins de la contrefiche arrière à l’aide d’une clé de
10
mm et démonter la contrefiche (P).
Figure 4-26. Contrefiche arrière
REMARQUE : Vérifier l’orientation du différentiel (Q) sur
l’arbre avant de l’enlever (têtes de vis vers le côté
gauche de la machine) pour le maintenir dans le même
sens au remontage.
14. Retirer l’arbre long (T), le demi-arbre court, le
manchon (Q) et le différentiel (S).
REMARQUE : Au besoin, tapoter le différentiel avec un
marteau anti-rebond pour le séparer des cannelures de
l’arbre lors du démontage.
15. Voir Figure 4-27. Retirer les six vis, rondelles-
freins et rondelles plates (U) de fixation du
mécanisme d’entraînement par roue de friction (V)
à l’aide d’une clé de 10
mm.
Figure 4-27. Démontage du mécanisme
d’entraînement par roue de friction
16. Avec précaution, sortir le mécanisme de roue de
friction. Veiller à maintenir toutes les pièces
ensemble.
REMARQUE : Pour faciliter le remontage, s’assurer que
le côté chaîne du mécanisme d’entraînement par roue de
friction reste assemblé durant les étapes ci-dessous.
17. Voir Figure 4-28. Retirer la goupille (W) de l’arbre
hexagonal (X).
Figure 4-28. Goupille de l’arbre hexagonal
18. Tenir les deux arbres en place et écarter le siège
de roulement droit.
19. Retirer l’ensemble roue à bandage caoutchouc et
roulement linéaire (Y) de l’arbre hexagonal et
enlever le guide.
20. Voir Figure 4-29. À l’aide d’une clé de 10 mm,
retirer les trois vis (Z) de fixation de la roue à
bandage caoutchouc sur le roulement linaire et
détacher la roue à bandage caoutchouc.
Figure 4-29. Roue de friction
