10 Manuel de l’utilisateur de la souffleuse à neige
Généralités et configuration

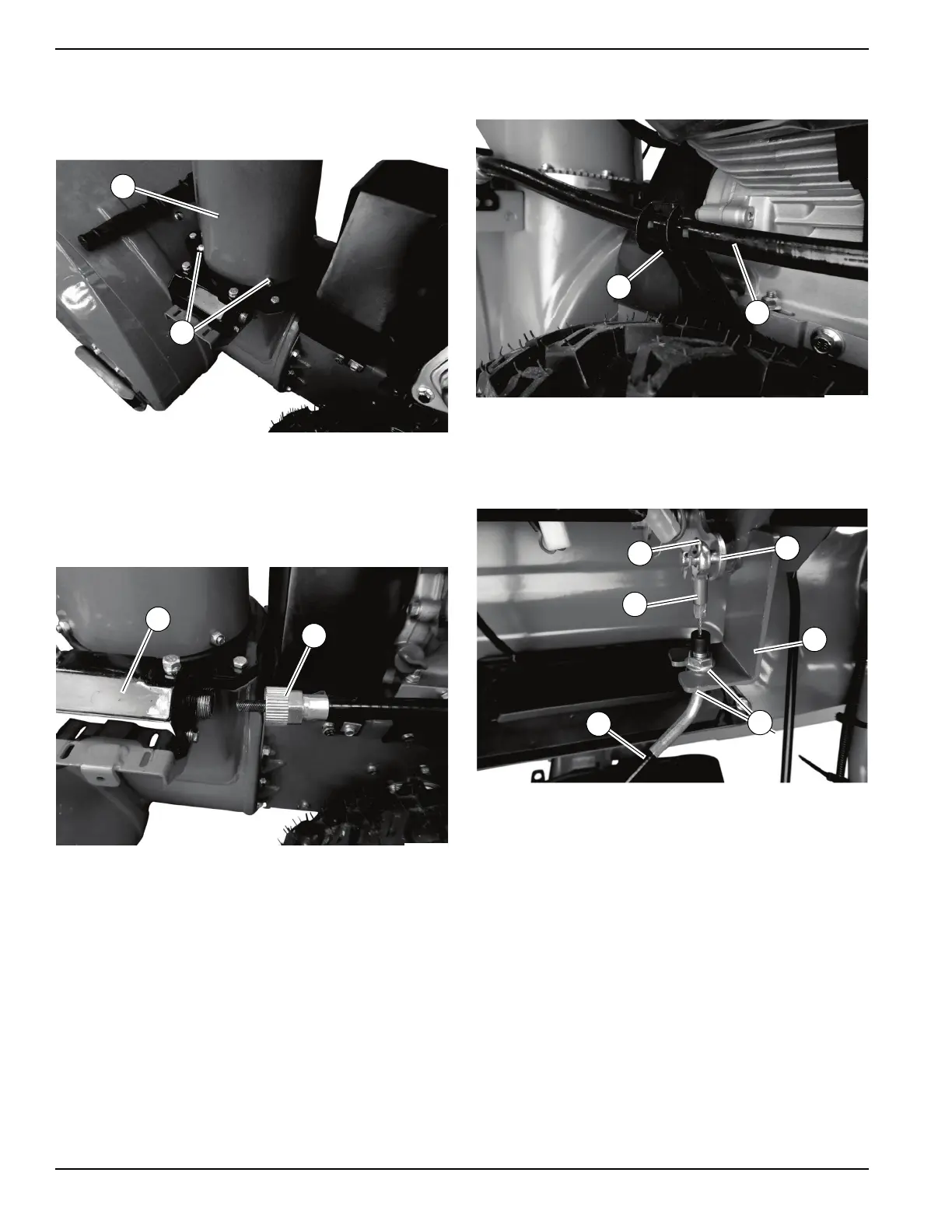

13. Voir Figure 2-12. Attacher la goulotte (T) à la
plaque d’engrenage (U) avec trois boulons de
carrosserie M8-1.25 x 16
mm et des écrous-freins
à l’aide d’une clé de 13
mm.
Figure 2-12. Emplacement des boulons de
carrosserie
14. Voir Figure 2-13. Visser l’extrémité du câble de
commande de rotation (W) sur le mécanisme de
rotation (X).
Figure 2-13. Câble de commande de rotation
REMARQUE : Il peut être nécessaire de tourner la
poignée de rotation de la goulotte sur le tableau de
commande pour aligner l’extrémité du câble sur
l’engrenage à vis sans fin du mécanisme.
15. Voir Figure 2-14. Placer le câble de commande de
rotation (Y) dans la barrette de maintien (Z).
Figure 2-14. Câble de commande de rotation
16. Voir Figure 2-15. Accrocher le côté œillet (A) du
câble de déflecteur (B) au levier de déflecteur (C)
et l’attacher avec la goupille (D).
Figure 2-15. Pose du câble de déflecteur
17. Desserrer le contre-écrou supérieur (E), enfiler la
partie filetée du câble de déflecteur dans le support
(F) et serrer les deux contre-écrous contre le
support à l’aide de deux clés de 13
mm.
