26 Manual del propietario del soplador de nieve
Mantenimiento
NOTA: Es posible que necesite un punzón de latón para
empujar el eje de mayor diámetro más hacia adentro
para separar ambas secciones del eje.
12. Retire los dos pernos, arandelas de seguridad,
arandelas planas y contratuercas que fijan el
conjunto de cojinete de la rueda del lado derecho
(O) con dos llaves de 13
mm. Retire el conjunto de
cojinete del eje.
13. Consulte la Figura 4-26. Retire los dos pernos del
puntal trasero y las arandelas de seguridad con
una llave de 10
mm y retire el puntal (P).

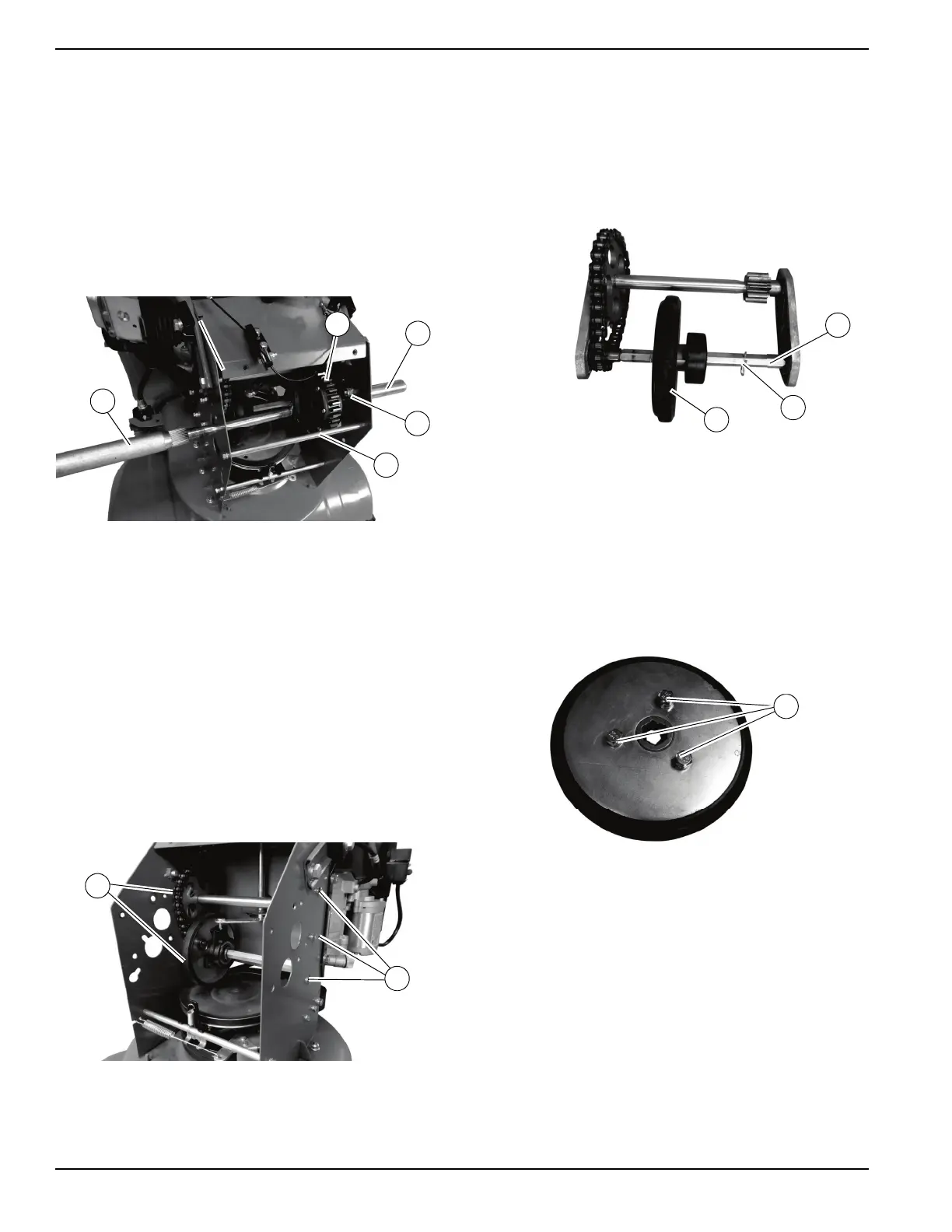

Figura 4-26. Conjunto de puntal trasero
NOTA: Verifique la orientación del diferencial (Q) en el
eje antes de retirarlo (las cabezas de los pernos
orientadas hacia el lado izquierdo de la máquina) para
mantenerlo en la misma orientación durante el montaje.
14. Retire el eje largo (T) el semieje corto, el manguito
del eje (Q) y el diferencial (S).
NOTA: Se puede usar un martillo antirrebote para
golpear el diferencial y separarlo de las ranuras del eje
para sacarlo.
15. Consulte la Figura 4-27. Retire los seis pernos,
arandelas de seguridad y arandelas planas (U)
que fijan el conjunto de rueda de transmisión de
fricción (V) con una llave de 10
mm.
Figura 4-27. Retiro del conjunto de rueda de
transmisión de fricción
16. Con cuidado, retire el conjunto de rueda de
fricción. Verifique que todo se mantenga junto.
NOTA: Verifique que el lado de la cadena de la rueda de
transmisión de fricción se mantenga junto durante los
siguientes pasos para una instalación más fácil.
17. Consulte la Figura 4-28. Retire el pasador (W) del
eje hexagonal (X).
Figura 4-28. Pasador del eje hexagonal
18. Afirme los dos ejes en posición y aleje el asiento
del cojinete derecho del conjunto.
19. Retire el conjunto de cojinete de cambio/rueda de
goma (Y) del eje hexagonal y retire la guía.
20. Consulte la Figura 4-29. Use una llave de 10 mm
para retirar los tres pernos (Z) que fijan la rueda de
goma al conjunto de cojinete de cambio y saque la
rueda de goma.
Figura 4-29. Rueda de transmisión de fricción
