Manual del propietario del soplador de nieve 25
Mantenimiento

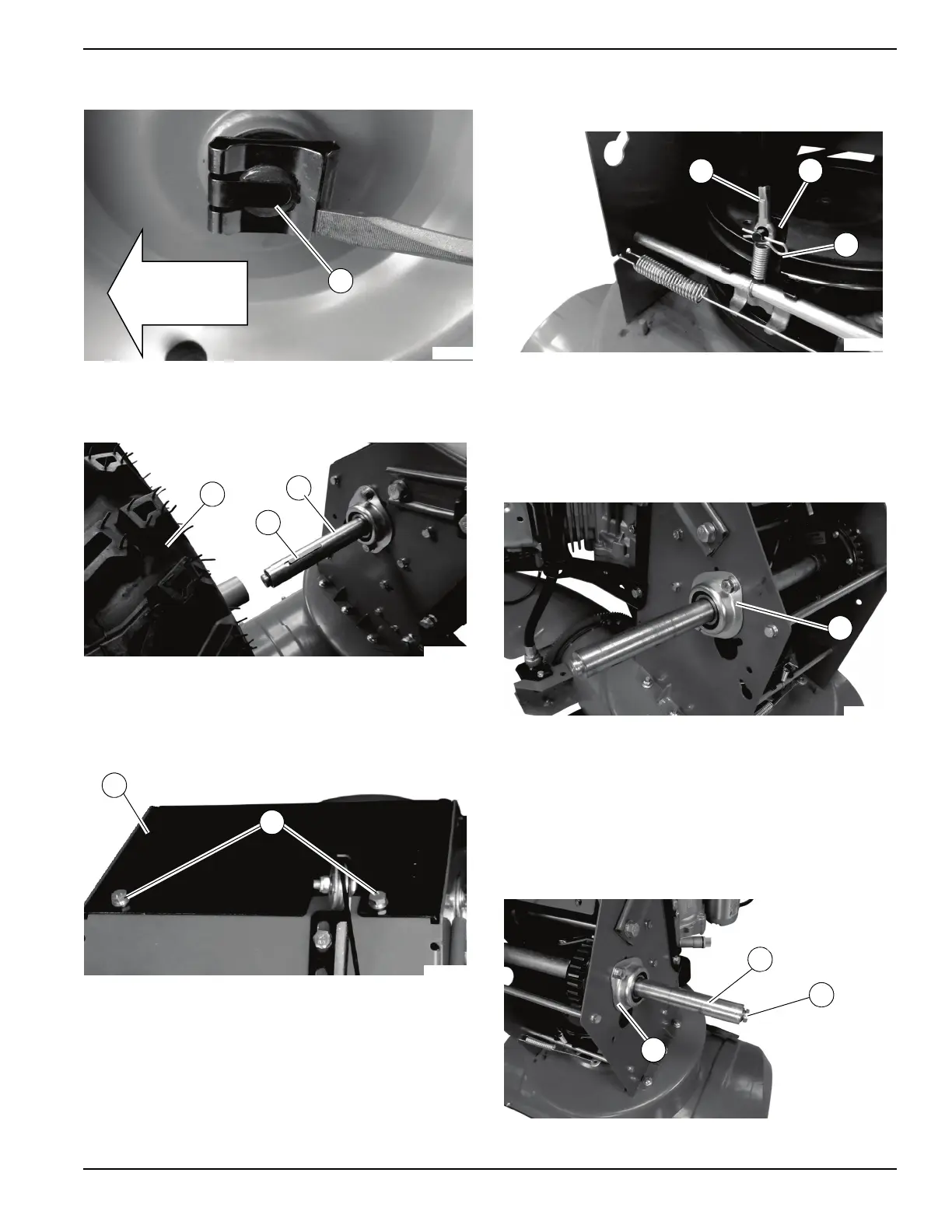

5. Consulte la Figura 4-20. Saque los sujetadores del
semieje (D).
Figura 4-20. Retiro de los sujetadores de la rueda
6. Consulte la Figura 4-21. Retire ambas ruedas (E)
y chavetas del eje (F) de los semiejes (G).
Figura 4-21. Retire las ruedas
7. Consulte la Figura 4-22. Use una llave de 10 mm
para retirar los dos pernos (G) que fijan la cubierta
de la transmisión (H) y retire dicha cubierta.
Figura 4-22. Ubicaciones de los pernos de la cubierta
de la transmisión
8. Consulte la Figura 4-23. Retire el pasador (I) y el
cable de tracción (K) del soporte de transmisión de
tracción (J).
Figura 4-23. Retiro del pasador y del cable de
tracción
9. Consulte la Figura 4-24. Retire los dos pernos,
arandelas de seguridad, arandelas planas y
contratuercas que fijan el conjunto de cojinete de
la rueda del lado izquierdo (L) con dos llaves de
13
mm.
Figura 4-24. Conjunto de cojinete de la rueda
10. Retire el conjunto de cojinete del eje.
11. Consulte la Figura 4-25. Afirme el eje exterior de
mayor diámetro (M) del semieje del lado derecho,
mientras golpea el eje interior de menor diámetro
(N) con un martillo antirrebote. Esto empujará el
eje más pequeño hacia el interior y lo separará del
eje exterior más grande.
Figura 4-25. Ejes interior y exterior
