22 Manual del propietario del soplador de nieve
Mantenimiento

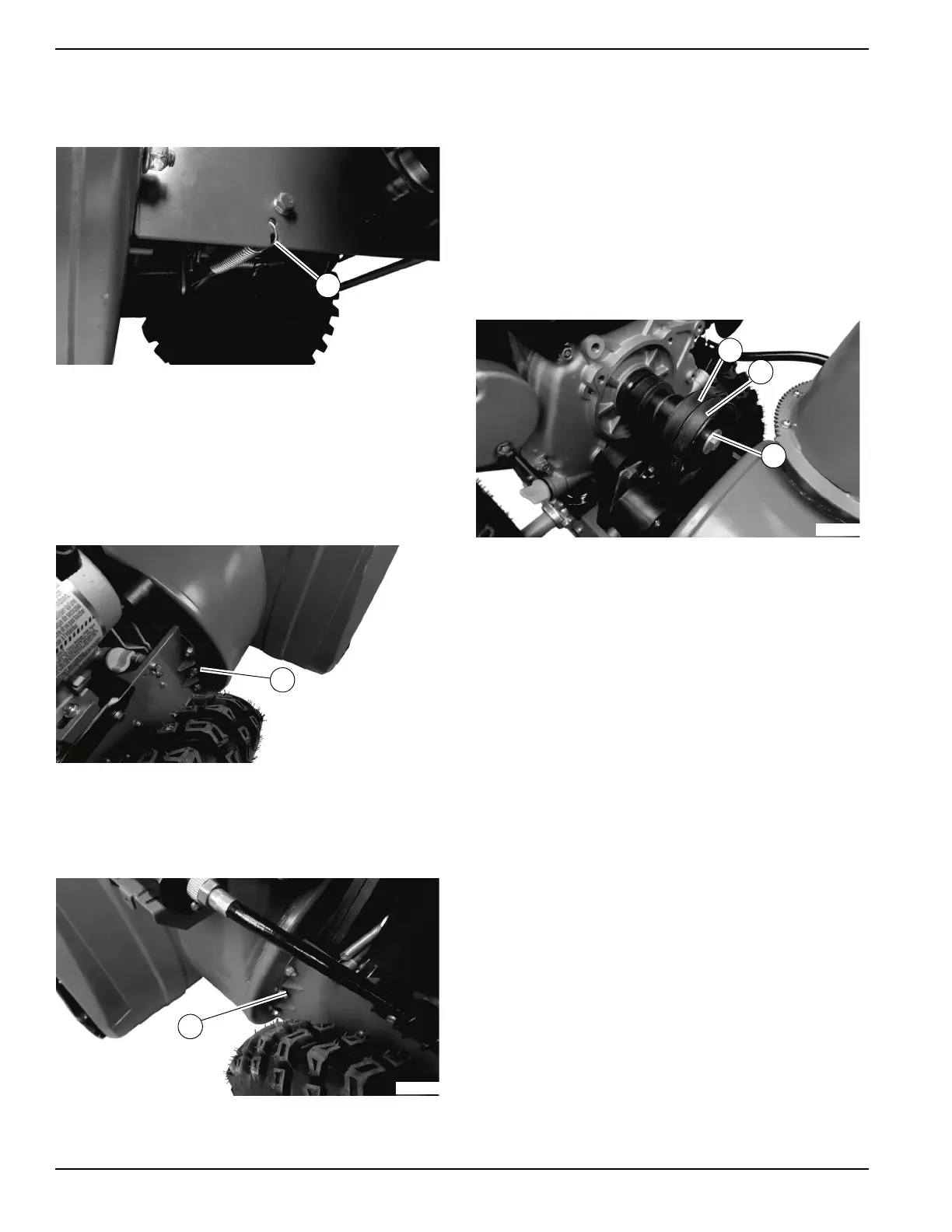

4. Consulte la Figura 4-8. Retire el resorte del freno
(G) del bastidor, de modo que la pastilla de freno
salga de la polea de la barrena y deje espacio para
sacar la correa.
Figura 4-8. Retiro del resorte del freno
5. Consulte la Figura 4-9. Retire las tres
contratuercas (H) del lado derecho de la caja de
transmisión con una llave de 13
mm.
NOTA: NO retire las contratuercas del lado izquierdo de
la caja de transmisión. Retirar las tuercas de ambos
lados de la caja de transmisión puede desestabilizar la
máquina.
Figura 4-9. Retiro de las contratuercas de la caja de
transmisión del lado derecho
6. Consulte la Figura 4-10. Suelte, pero NO retire las
tres contratuercas (I) del lado izquierdo de la caja
de transmisión con una llave de 13
mm.
Figura 4-10. Soltar las contratuercas del lado
izquierdo de la caja de transmisión
7. Afirme las empuñaduras y jálelas hacia la
izquierda para crear una separación en el lado
derecho entre la carcasa de la barrena y el
bastidor.
8. Consulte la Figura 4-11. Gire la correa de la
barrena delantera (J) para sacarla por la parte
delantera de la polea motriz del motor (K) y gire la
correa de la barrena trasera (L) para sacarla por la
parte trasera de la polea motriz del motor.
NOTA: Se puede usar una llave de 13 mm en el perno
del eje del motor parar girarlo hacia la derecha y ayudar
a girar las correas para sacarlas de la polea.
Figura 4-11. Poleas de transmisión del motor
9. Retire las correas de la polea inferior de la barrena
y saque las correas de la máquina.
10. Instale las nuevas correas en las poleas.
11. Afirme el manillar y jale hacia la derecha para
cerrar la separación entre la carcasa de la barrena
y el bastidor.
12. Instale las contratuercas que fijan el lado derecho
del bastidor a la carcasa de la barrena.
13. Apriete las contratuercas que fijan el lado izquierdo
del bastidor a la carcasa de la barrena.
14. Instale el resorte del freno en el bastidor.
15. Instale la cubierta de la transmisión.
16. Instale la guía de la correa y la cubierta de la
correa.
