Page 38
Español

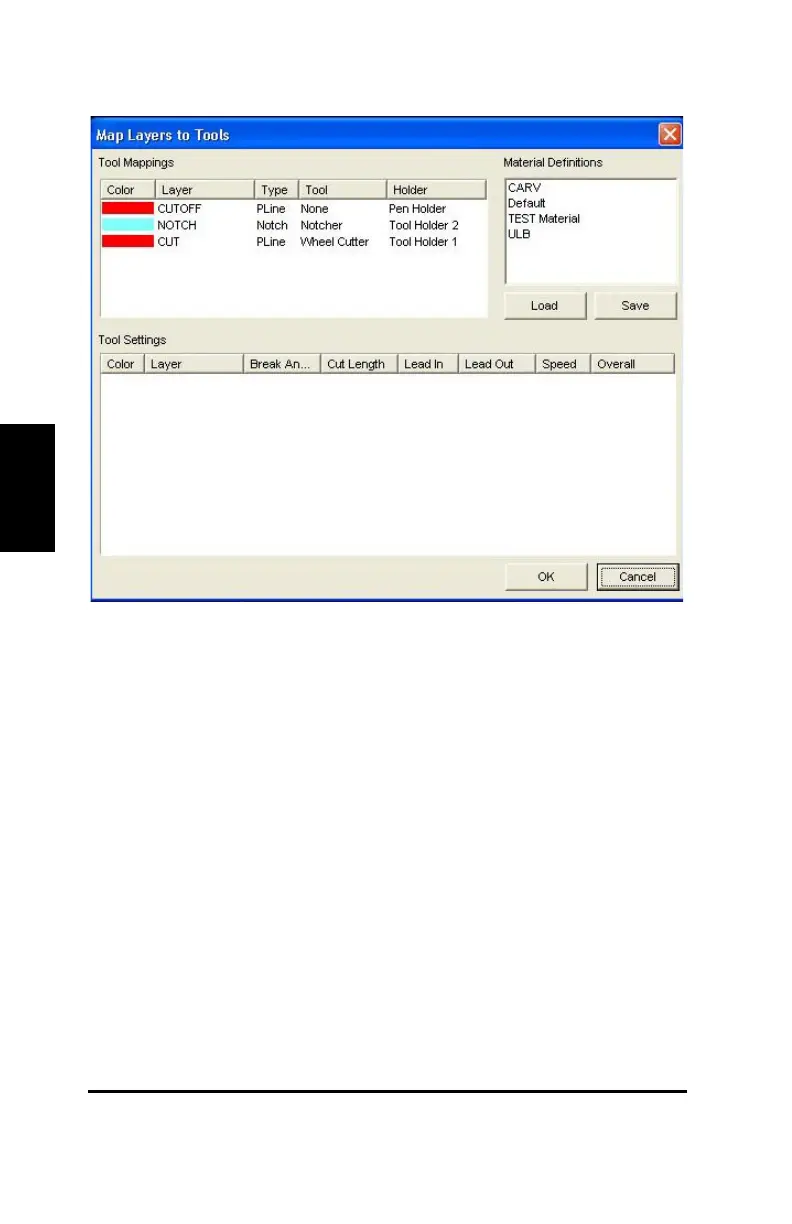

Figure 22: Ventana Capas a herramientas
11) Asignar piquetes a su herramienta.
En el cuadro Asignaciones de herramientas, haga clic en Piquetes. La
línea de piquetes (notch) se resaltará en el cuadro Asignaciones de
herramientas y el cuadro Configuración de la herramienta.
12) Si es necesario, haga clic con el botón derecho del ratón en la
herramienta y seleccione Notcher como se ilustra en la Figura 23.
13) Si es necesario, haga clic con el botón derecho del ratón en la línea
de corte actualmente seleccionada y seleccione la cuchilla circular
(Wheel cutter) como se ilustra en la Figura 23.
14) Introduzca las siguientes propiedades en el cuadro Parámetros de
herramienta como en la Figura 23.
· En Cincel, haga clic con el botón derecho y seleccione Falso.
· En Ángulo, haga clic con el botón derecho y escriba 0.00.
· En Longitud, haga clic con el botón derecho y escriba 0.00.
