DCS 1500/2500 Porta-herramientas
El siguiente diagrama muestra los porta-herramientas del cabezal de
corte.

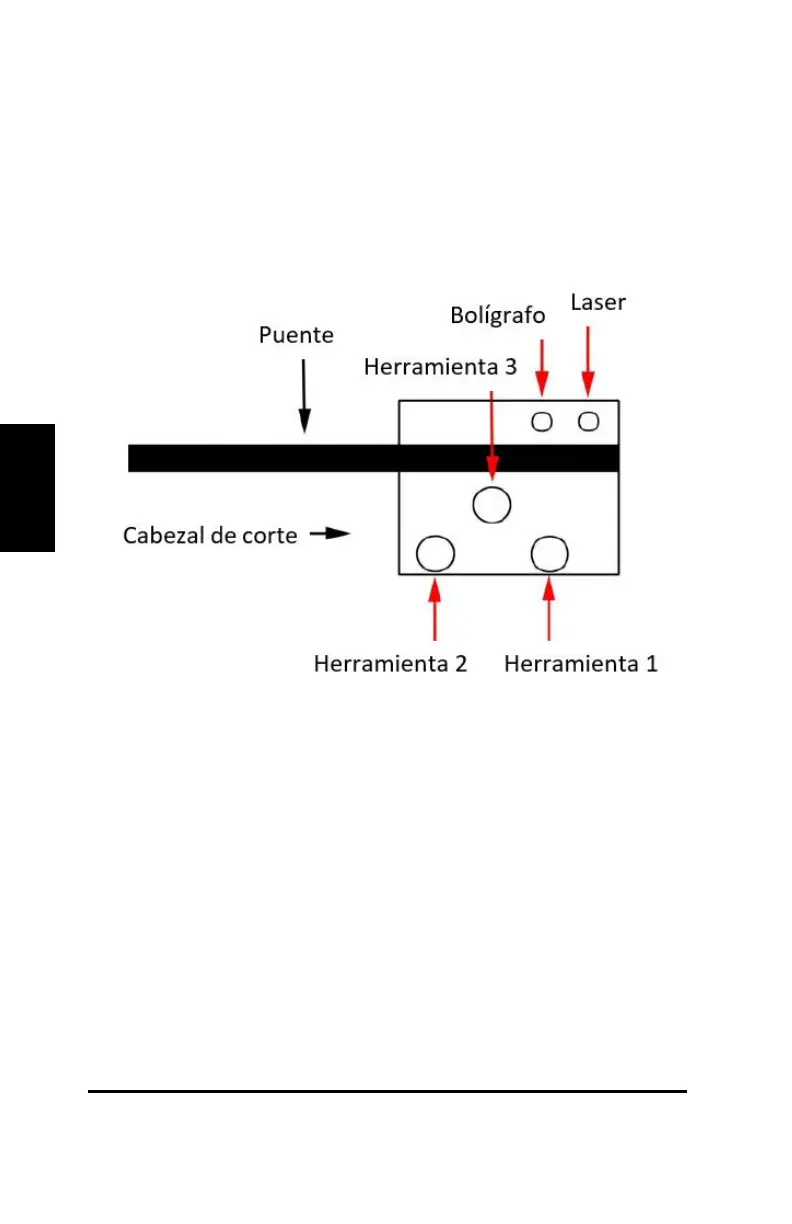

Figure 14: Localización de los porta-herramientas
Colocar las herramientas de corte
PRECAUCIÓN Desactive los servos antes de cambiar las
herramientas de corte.
Cada herramienta de corte está equipada con un tornillo de ajuste y
fijación. Este tornillo precisa de una llave allen, en pulgadas, de 5/64”.
El proceso de calibración se explica en un apartado dedicado.
La figura 15 muestra como colocar una herramienta (en este caso la
cuchilla circular) en el portador nº 1.
