21.

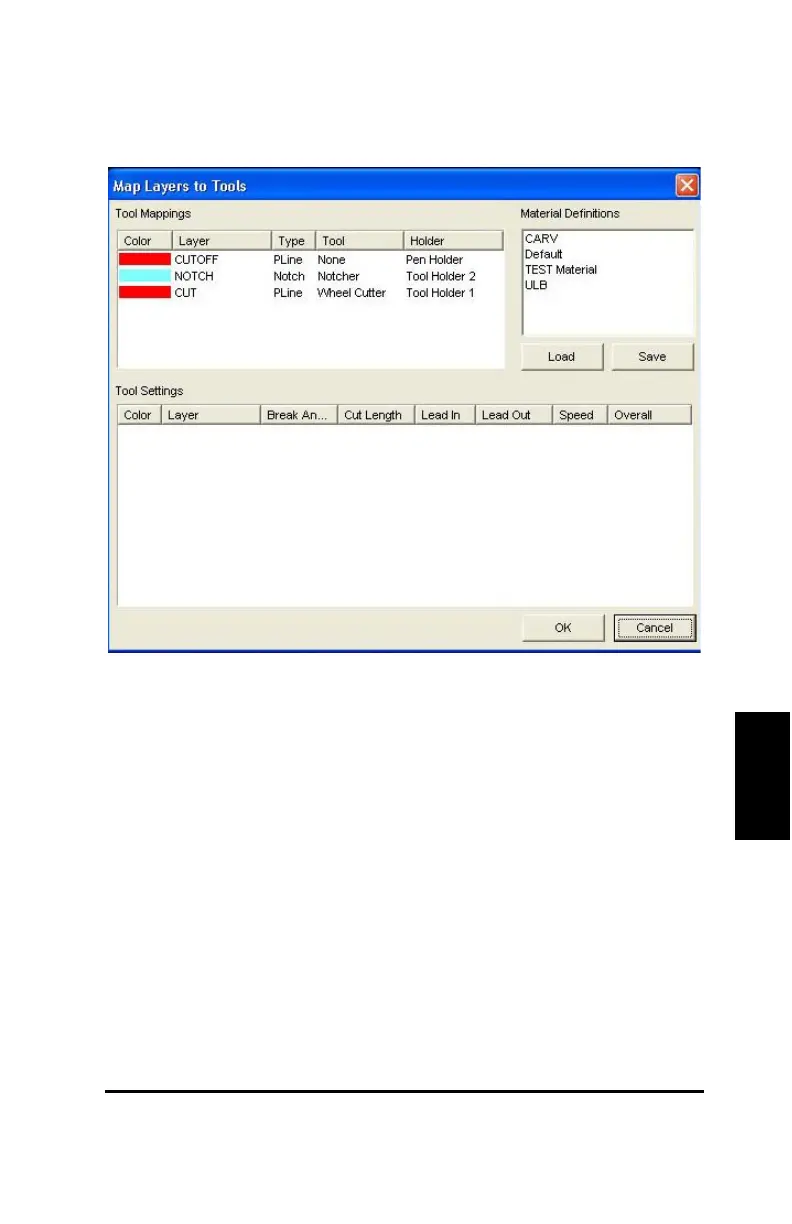

图层刀具配置对话框
11) 剪口配置层
在刀具配置一栏中，点击剪口。
刀具配置对话框和刀具设置对话框高亮显示选中的剪口行。
12) 按需求右击当前选中的剪口行的刀具栏，选择Notcher（见图 22
）。
13)
按需求右击当前选中的Cut 行，选择圆刀（见图22）。
14)
按照图22 所示，在刀具设置对话框中输入下列信息。
·
凿型栏，右击并选择False。
·
角度栏，右击并输入0.00。
·
长度栏，右击并输入0.00。
·
N Hits 栏，右击并输入1。
