Bedienungsanleitung /
Manual
Zuweisung Adresse
Drehen Sie den unteren Drehschalter auf die gewünschte erste Zif-
fer der dreistelligen Startadresse.
Drehen Sie den mittleren Drehschalter auf die gewünschte zweite
Ziffer.
Adjusting the adress
Turn the lower rotary control to the wanted first figure of the three-
digit startadress
Turn the middle rotary control to the wanted second figure.
► Drehen Sie den oberen Drehschalter auf die gewünschte dritte Zif-
fer der Startadresse.
► Turn the higher rotary control to the wanted third figure.
In der Abbildung wurde so die Startadresse 207 beispielhaft einge-
stellt.
Zustandsleuchte
Leuchtet die grüne Zustandsleuchte unterhalb der Adressauswahl,
ist das System zum Ansteuern über DMX bereit.
Leuchtet die rote Zustandsleuchte, liegt eine Störung vor (z.B. DMX
Kabel ist nicht gesteckt).
An der DMX-Bedienoberfläche wird eine Störung nicht angezeigt.
Depicted above you can see the adjustment of the startingadress 207
for example.
Status LED
If the blue status LED underneath the adressing controls lights up,
the system is ready for being controlled via DMX.
If the red status LED lights up, an error occurred (e.g.: the DMX
cable is not plugged in)
At the DMX control panel, an error will not be depicted.

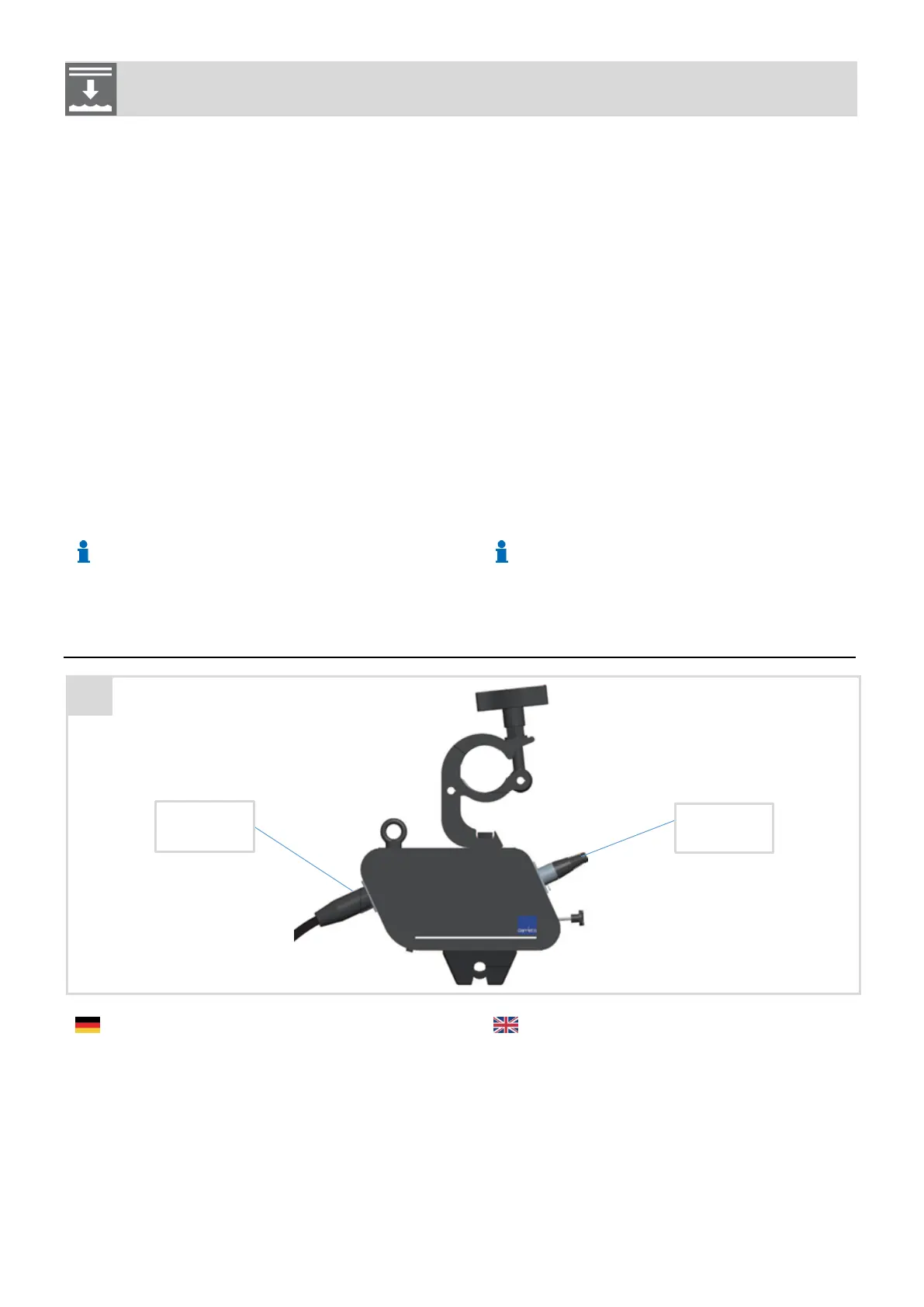

4.3 KABUKI G2 LED Auslöseeinheit / Release Unit
Montage der Auslöseeinheit an das bauseitige Tragwerk
► Drehen Sie die Abhängung mithilfe der Flügelschraube ausrei-
chend weit auf, damit sie über das Rohr des Tragmittels passt.
Mounting of the release unit at the building structure
► Open the suspension sufficiently using the wing screw, so that it
will fit onto the tube of the building structure.
► Hängen Sie die Auslöseeinheit mit der Abhängung über das Rohr
und drehen Sie die Flügelschraube handfest zu.
► Place the release unit with the suspension onto the tube and close
it using the wind screw.
