Bedienungsanleitung /
Manual
WICHTIG
Verwenden Sie niemals G3 und G2 Auslöseeinheiten gemischt in-
nerhalb eines Kanals.
NOTICE
Do never mix G3 and G2 release units in one channel.
Der Abhängeabstand einer Auslöseeinheit beträgt mindestens
320 mm zum Schutz der Verbindungskabel gegen Abknicken.
The suspending distance of a G2 release unit is at least 320 mm to
secure the connection cables against bending.
Die maximale Länge eines Kanals beträgt 50 m (bei 1+9 Systemen
20 m) zur Gewährleistung der Übertragung des Auslösesignals (bei
1,5 mm² Querschnitt pro Ader des Verbindungskabels).
Die maximale Anzahl an Auslöseeinheiten pro Kanal beträgt
9 KABUKI G2 LED + 1 KABUKI 1+9 G2 bei 1+9-Systemen;
10 KABUKI G2 LED bei G-FRAME Systemen
Der Einsatz eines Endsteckers in die letzte Auslöseeinheit eines Ka-
nals ist bei G-FRAME Systemen notwendig.

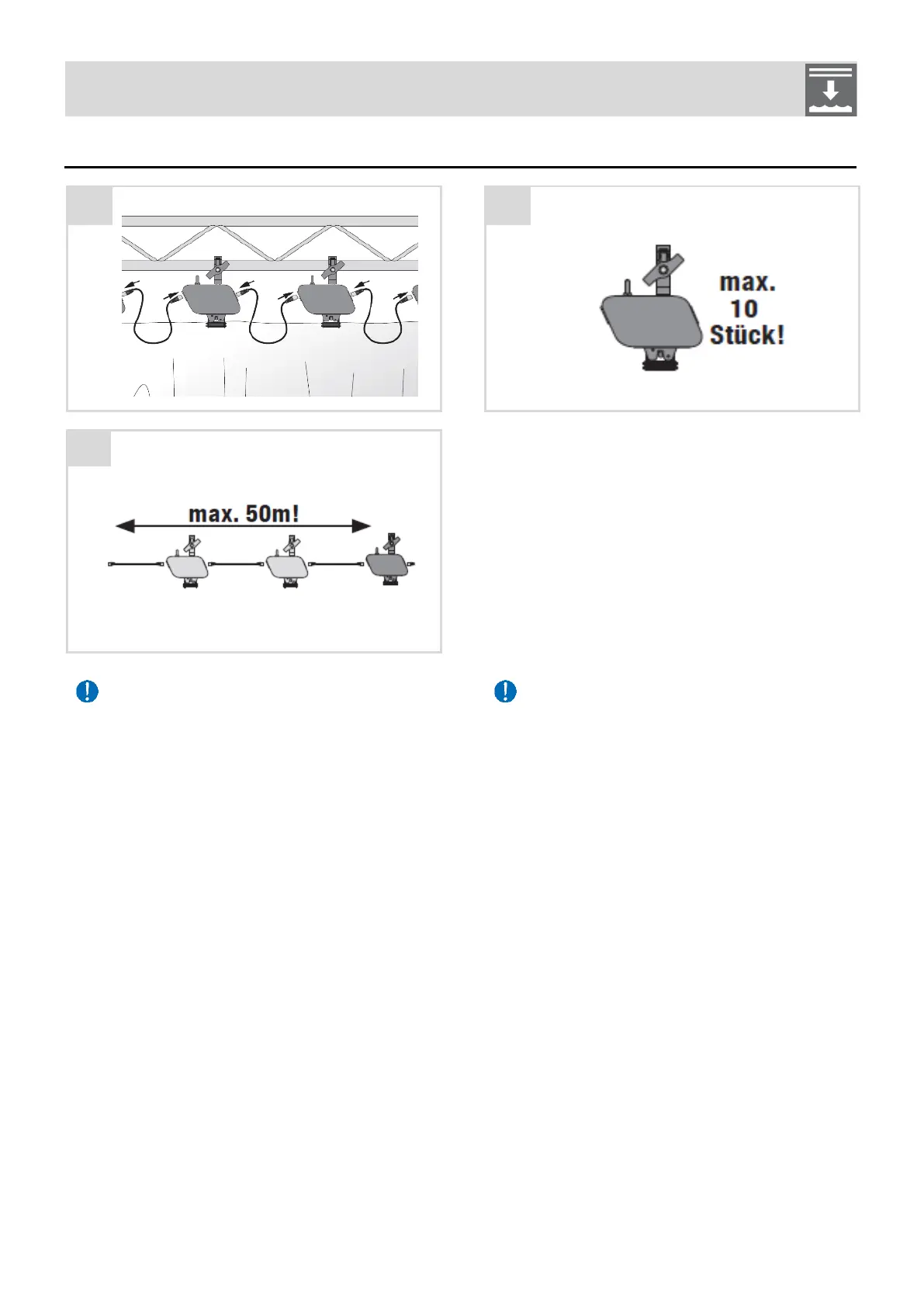

Montage der Verbindungskabel und Auslöseeinheiten zu einem Kanal
► Stecken Sie das längere 4-polige XLR-Verbindungskabel mit einem
Ende in die 4-polige XLR-Eingangsbuchse der ersten AE.
The maximum length of a channel is 50 m (20 m on 1+9 systems)
to guarantee the transfer of the fire signal (with 1,5 mm² diameter
per core of the connecting cable.
The maximum number of release units per channel is:
9 KABUKI G2 LED + 1 KABUKI 1+9 G2 on 1+9-systems
10 KABUKI G2 LED on G-FRAME systems
It is necessary to use a termination plug at the last release unit of a
channel on G-FRAME systems.
Mounting of connecting cables and release units creating a channel
► Put the longer XLR 4 connecting cable with one end into the XLR 4
in of the first release unit
