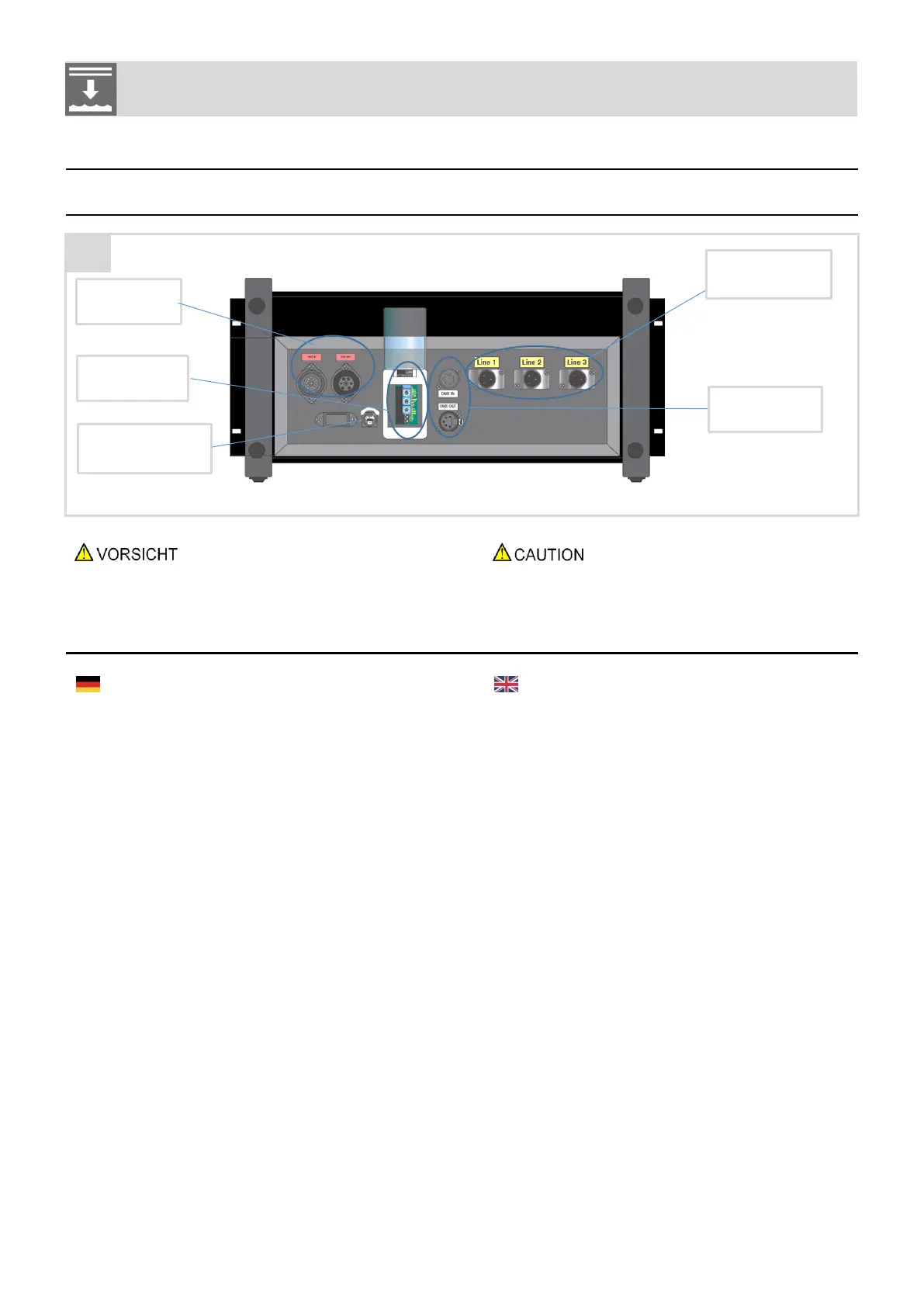

5.3.3 KABUKI 60-6

Anschlüsse / Connections

 Achten Sie darauf, dass der Netzstecker gezogen ist.

 Beware that the power has to be unplugged.

Kanäle / Channels

Verbinden von Kanälen mit der Steuerung

 Stecken Sie den freien Stecker des Kabels der ersten AE eines Ka-

nals in die Buchse “Linie 1” der Steuerung.

 Schließen Sie ggf. weitere Kanäle an die Buchsen “Linie 2” bis Linie

6” der KABUKI 60-6 Steuerung an.

Connecting channels with the control

 Put the free cable end the first release unit of a channel into the

socket “line 1” of the control

 Connect further channels with the sockets “line 2” to “line 6” of the

KABUKI 60-6 control, if applicable.

 FIRE IN

 FIRE OUT

DMX-Adresse /

DMX-adress

Vorwahl Spannung /

voltage pre-selection

Kanaleingang /

Channel in

 DMX IN

 DMX OUT
