orientation correcte
De la plaqUe D’inStallation
orientation incorrecte
De la plaqUe D’inStallation

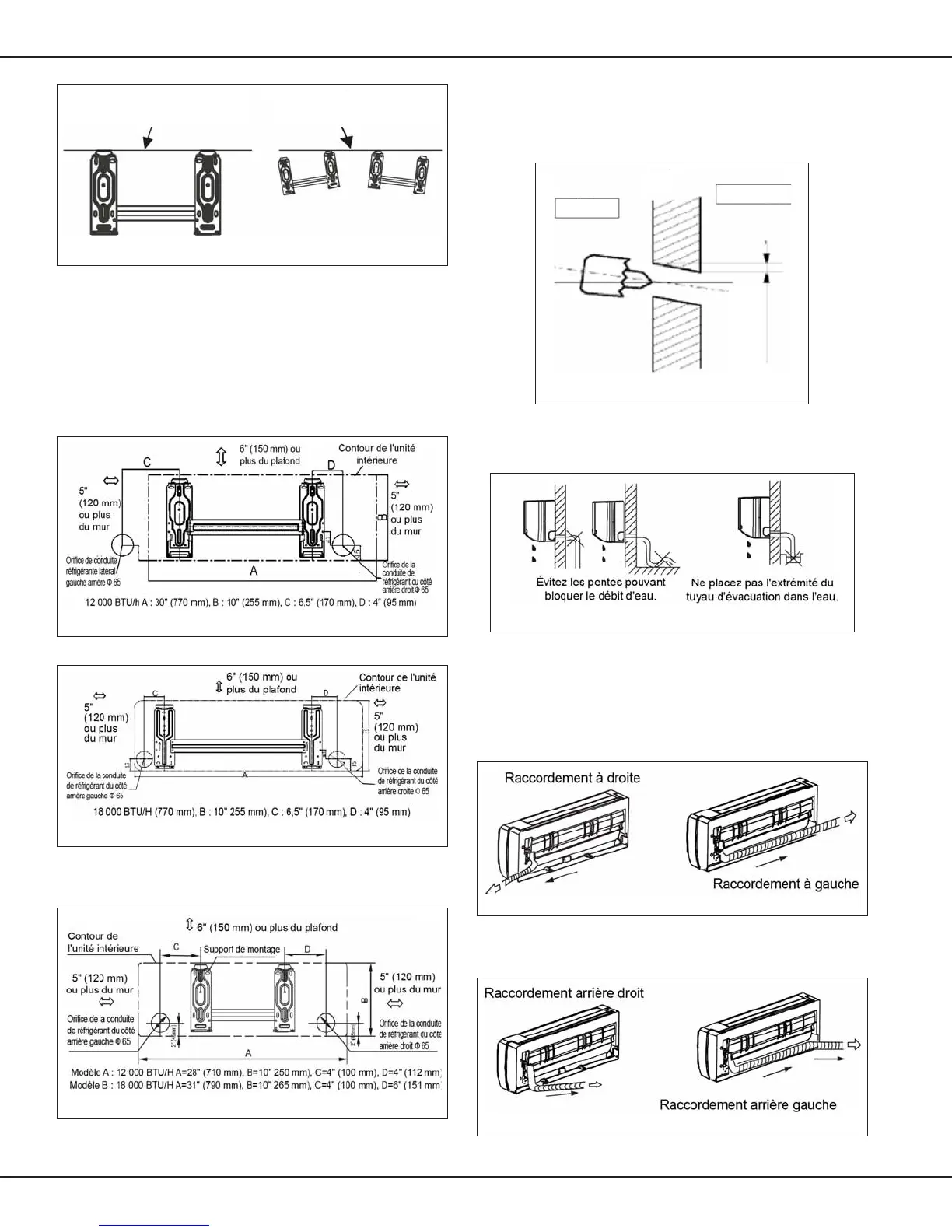

4. Déterminez les positions des orices en fonction du diagramme
des Figures 5A et 5B (15 SEER) et 5C (19 SEER). Percez un (1) orice
de 2,5 po. (Φ 65 mm), incliné légèrement vers l'extérieur.
Utilisez toujours un conduit d'orice de paroi lorsque
vous percez une grille métallique, une plaque métallique, etc.
modèles 15 seer
modèles 19 seer
InstallatIon des tuyauterIes du réfrIgérant et du condensat
5. Le tuyau d'évacuation doit être installé avec une légère inclinai-
son vers le bas. (Voir Figure 6).
mUr
intérieUr
extérieUr
3/16 po. - 1/4 po.
5-7 mm
Le tuyau d’évacuation NE doit PAS être installé comme illustré sur
la Figure 7.
6. Lorsque vous branchez la rallonge du tuyau d'évacuation, isolez son
connecteur grâce à un protecteur de tuyaux. Ne permettez pas au tuyau
d'évacuation de se relâcher.
7. INSTALLATION DE LA CONDUITE DE RÉFRIGÉRANT : Pour le raccorde-
ment de gauche et de droite, retirez la protection du tuyau du panneau
latéral. (Figure 8).
8. Pour le raccordement arrière droit et le raccordement arrière gauche,
procédez à l'installation tel qu'illustré sur la Figure 9.
