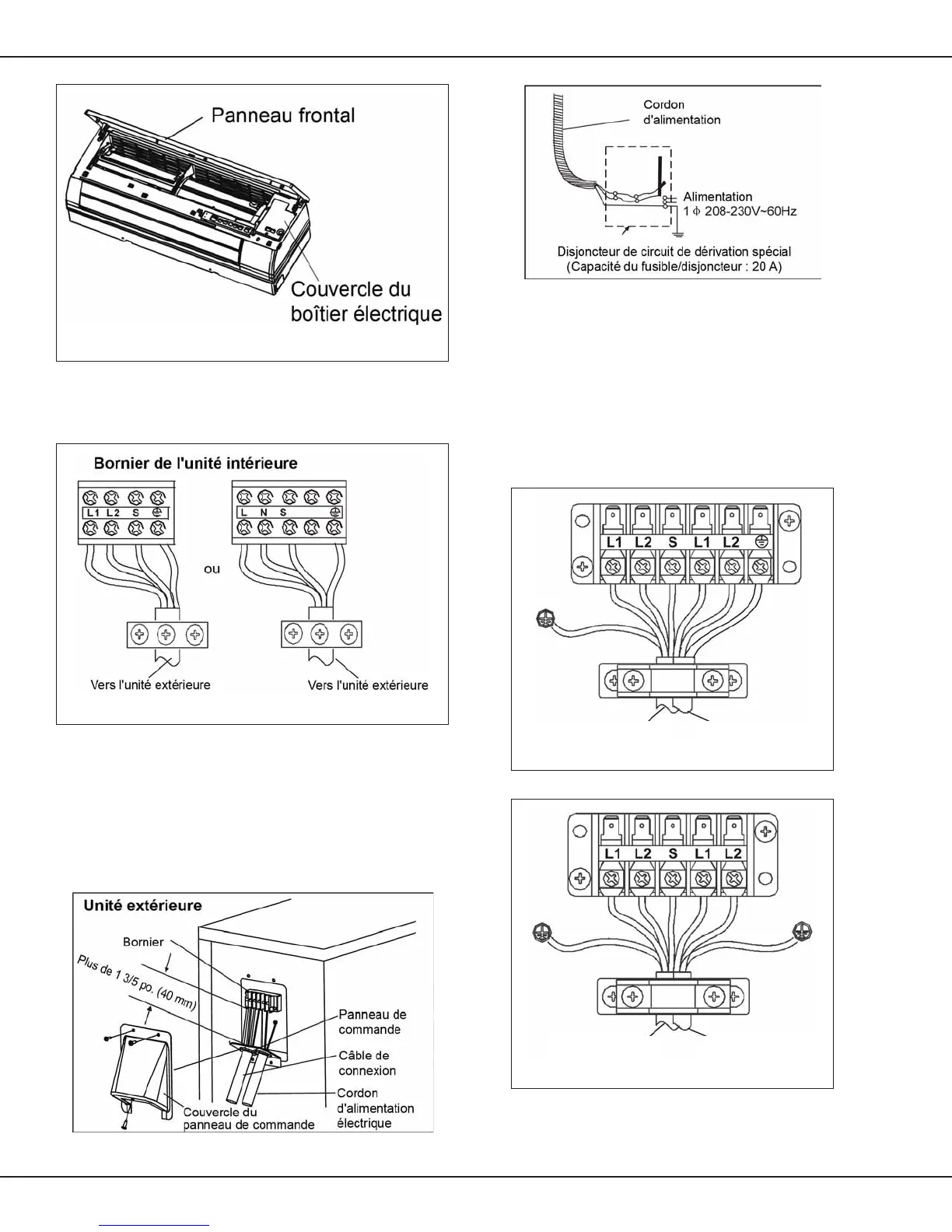

4. Veillez à ce que la couleur des ls de l'unité extérieure et
les numéros de borne soient les mêmes que ceux de l'unité
intérieure. Figure 22B.
5. Enrobez les ls non connectés aux bornes avec du ruban isolant
pour qu'ils n'entrent pas en contact avec les composants
électriques. Fixez les ls sur le panneau de commande à l'aide
d'une serre-câble.
1. Retirez le couvercle du panneau de commande électrique de l'unité
extérieure en dévissant la vis comme illustré sur la Figure 23A.
Le serre-câble doit être d'une taille adéquate pour prévenir
le relâchement ou le glissement des câbles du serre-câble. Sélectionnez
le diamètre de câble adéquat pour remplir les orices du serre-câble.
2. Retirez les capuchons du panneau de conduits.
3. Montez temporairement les tubes de conduit (non compris) sur
le panneau de conduits.
4. Connectez l'alimentation et les lignes basse tension aux bornes
correspondantes du bornier. (Voir Modèles A et B).
