Modelo
Dimensiones de la unidad
exterior
Dimensiones de montaje
Pulgadas/ mm (largo 1 x
alto x ancho 1)
largo 2
(mm)
largo 1
(mm)
MS*12*E15
31 pulgadas x 21 pulgadas x
10 pulgadas
780 x 540 x 250
21.5 pulgadas
549
11 pulgadas
276
MS*18*E15
30 pulgadas x 23 pulgadas x
11 pulgadas
760 x 590 x 285
21 pulgadas
530
11.5 pulgadas
290
MS*12*E19
30 pulgadas x 23 pulgadas x
11 pulgadas
760 x 590 x 285
21 pulgadas
530
11.5 pulgadas
290
MS*18*E19
33 pulgadas x 27.5 pulgadas x
12.5 pulgadas
840 x 700 x 320
22 pulgadas
560
13 pulgadas
335

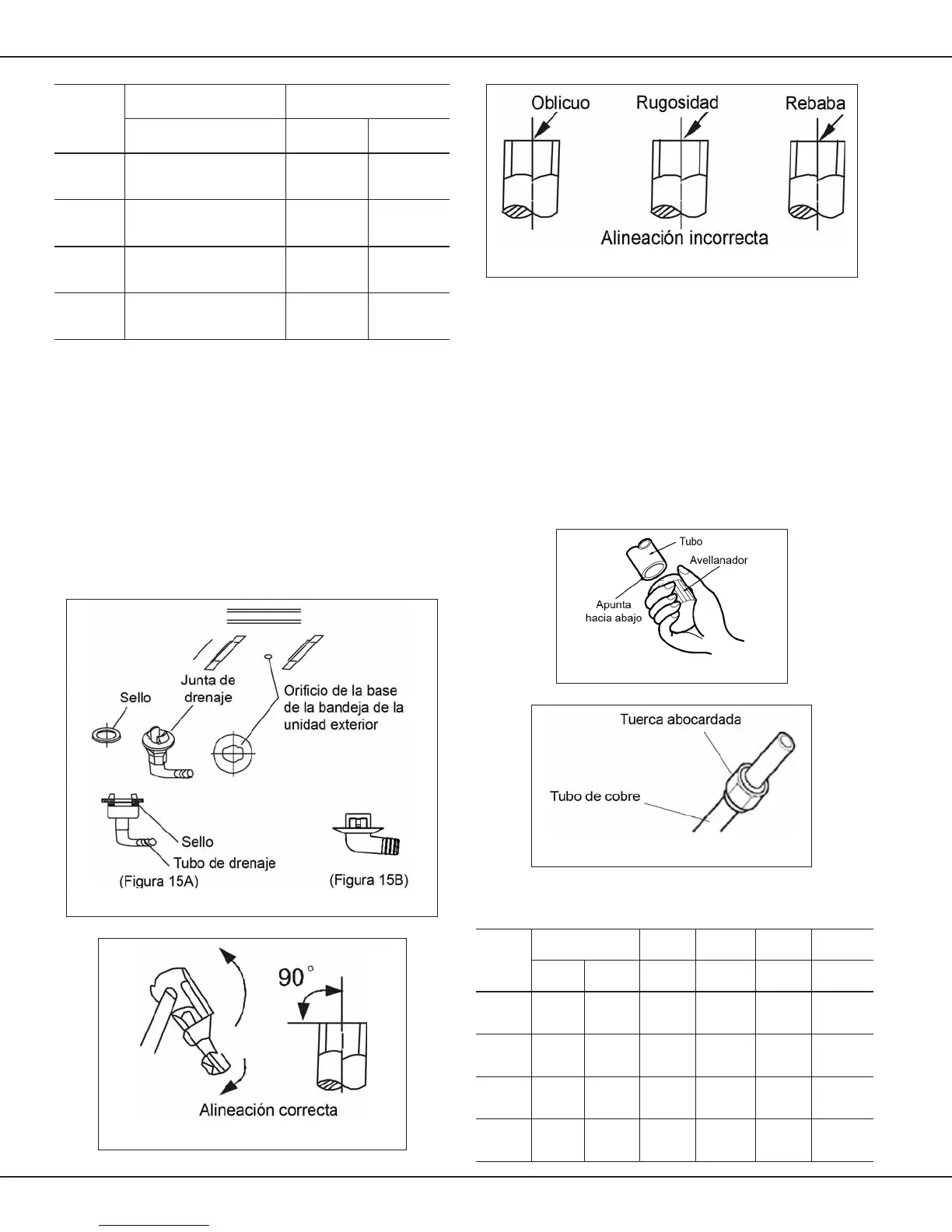

inStalaCión de jUnta de drenaje
Nota: las juntas de drenaje dieren ligeramente en las diferentes unidades
exteriores. Inspeccione su equipo y use las instrucciones de instalación
especícas del suyo.
en CaSo de jUntaS de drenaje Con SelloS (FigUra 15a):
Deslice el sello sobre la junta de drenaje e insértelo en el oricio en la bandeja
de base de la unidad exterior. Gírelo 90° para asegurarlo (vea la gura 16).
en CaSo de jUntaS de drenaje Sin SelloS (FigUra 15B):
Inserte la junta de drenaje en el oricio de la bandeja de base de la unidad
exterior hasta que quede jo y se oiga un «clic».
Nota: para proteger a la unidad exterior contra condensación de agua
durante el modo calefacción, conecte la junta de drenaje con una
manguera de drenaje de extensión (proporcionada por el instalador).
FigUra 16a
FigUra 16B
FigUra 16C
conexIones del conducto de refrIgerante
Nota: la causa principal de pérdida de refrigerante se debe a conexiones
defectuosas.
Haga las conexiones abocardadas con el siguiente procedimiento:
1. Retire las tuercas abocardadas adosadas a las unidades interior y
exterior. Antes de abocardarlas, deslícelas sobre las tuberías. No es
posible colocarlas después de abocardar los caños.
2. Inserte el caño en el abocardador hasta la medida «A» en la tabla.
Abocarde la tubería como se muestra en la gura 19. Asegúrese de que
la abertura esté libre de rebabas y completamente formada para hacer
una junta a prueba de fugas.
Nota: a n de evitar que caigan rebabas en las tuberías, coloque hacia
abajo el extremo del caño de cobre mientras quita las rebabas.
FigUra 17
FigUra 18
4. Conexiones abocardadas: sostenga el caño de cobre con rmeza en una
matriz con las dimensiones que se ven en las tablas que siguen.
Modelo
Tamaño del tubo
Longitud
estándar
Máx.
Elevación
Máx.
Longitud
Refrig.
adicional
Gas Líquido pies (m) B pies (m) A pies (m)
onzas/pie
(g/m)
MSC12*
1/2
pulgadas
(Ф 12.7)
1/4
pulgadas
(Ф 6.35)
16.5
(5)
26.25
(8)
66
(20)
0.3
(20)
MSH12*
3/8
pulgadas
(Ф 9.52)
1/4
pulgadas
(Ф 6.35)
16.5
(5)
26.25
(8)
66
(20)
0.3
(20)
MSC18*
3/8
pulgadas
(Ф 9.52)
1/4
pulgadas
(Ф 6.35)
16.5
(5)
33
(10)
82
(25)
0.3
(20)
MSH18*
1/2
pulgadas
(Ф 12.7)
1/4
pulgadas
(Ф 6.35)
16.5
(5)
33
(10)
82
(25)
0.3
(20)
