InstalacIones en azoteas
Si es necesario instalar la unidad exterior en una estructura sobre
el techo, asegúrese de que éste pueda soportar el peso y de que se
considere en forma apropiada la integridad a prueba de intemperie.
Como la unidad puede vibrar durante su funcionamiento, debería
considerarse la transmisión de vibración del sonido. Pueden
instalarse almohadillas de absorción de vibración entre las patas o
la armazón de la unidad condensadora y el ensamblado del soporte
del techo para reducir la vibración del sonido.
HerramIentas
Indicador de nivel Detector de fuga de gas Destornillador
Bomba de vacío Taladro eléctrico, taladro sacanúcleos 2.5 pulgadas
(
65 mm)
Múltiple de indicador Equipo de herramientas de conexiones
Manual del usuario
Llaves de torsión Termómetro
1.8 kgf.m 13 pies-libras Multímetro
4.2 kgf.m 30 pies-libras Cortador de tuberías
5.5 kgf.m 40 pies-libras Cinta métrica
6.6 kgf.m 48 pies-libras Llave (media unión)
Llave hexagonal (4 mm)
piezaS y aCCeSorioS
n.º deSCripCión Cantidad
1 Placa de instalación 1
2 Anclaje de broche 5 a 8 (según el modelo)
3 Tornillo autorroscante A ST3.9 x 25 5 a 8 (según el modelo)
4
Sello (en modelos de refrigeración y
calefacción solamente)
1
5 Junta de drenaje 1
6
* Ensamblado de la tubería de
conexión
Lado
líquido:
Lado
gaseoso:
¼ pulgada (Φ 6.35)
⅜ pulgada (Φ 9.52)
⅜ pulgada (Φ 9.52)
½ pulgada (Φ 12.7)
⅝ pulgada (Φ 16.0)
* Vea la nota
7
Control remoto 1
8
Tornillo autorroscante B ST2.9 x 10 2
9
Soporte de control remoto 1
* Las piezas deben comprarse por separado. Consulte a su proveedor sobre los tamaños de
las tuberías. (Se recomienda un mínimo de espesor de pared de tubería de 1/32 pulgadas
[0.7 mm]).
Nota: Se proporcionan con la unidad las piezas enumeradas excepto que se mencione lo
contrario. Cualquier pieza adicional que se requiera debe comprarse por separado.

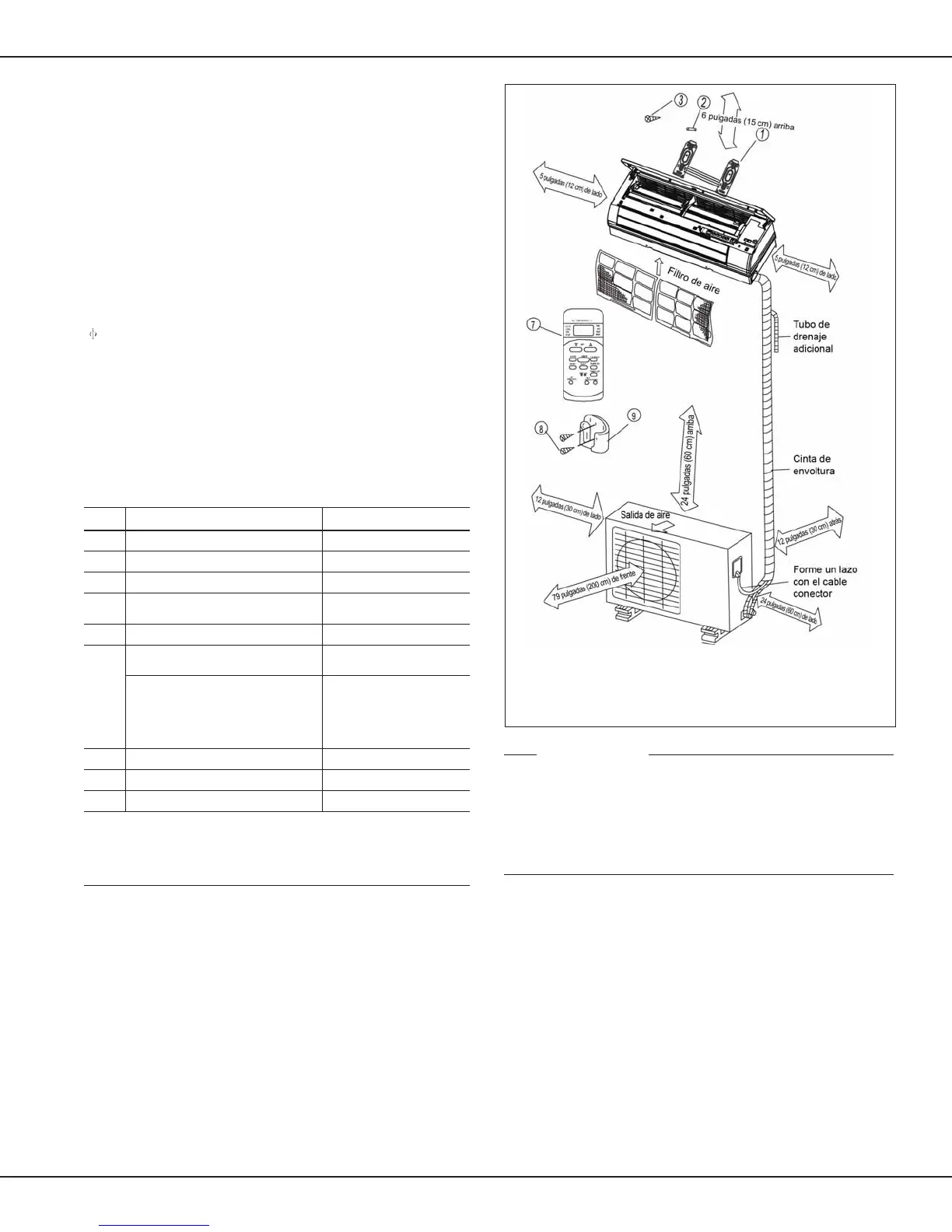

FigUra 3
notas Importantes
◊ Debe montArse lA uniDAD interior A unA AlturA en lA PAreD lo suficientemente AltA como PArA estAr fuerA
Del AlcAnce De los niños.
◊ los cAbles De cobre Deben AislArse en formA inDePenDiente.
◊ DeberíA usArse un Detector De vigAs A fin De imPeDir DAños innecesArios A lA PAreD.
◊ se requiere un trAmo mínimo De tuberíA De 10 Pies (3 metros) PArA minimizAr lA vibrAción y el ruiDo
excesivo.
◊ PArA imPeDir el riesgo De DAños mAteriAles o lesiones PersonAles, mAntengA lAs mAnos y cuAlquier objeto
extrAño lejos Del Puerto De sAliDA y lA rejillA De entrADA mientrAs lA uniDAD está en funcionAmiento.
InstalacIón de unIdad InterIor
InstalacIón del soporte de montaje
1. Instale el soporte en la pared en forma horizontal y segura, y deje
espacio a cada lado de la unidad para acceder a ella.
2 Si la pared es de ladrillos, concreto o material similar, perfore ocho (8)
oricios de 3/16 pulgadas (5 mm) de diámetro en la pared. Inserte el
anclaje del broche para montar los tornillos en forma correcta.
3. Instale el soporte en la pared con ocho (8) tornillos tipo «A».
Nota: instale el soporte para montaje y taladre los oricios en la pared de
acuerdo con la estructura de la misma y los puntos correspondientes de
montaje en el soporte (los soportes varían según el modelo).
