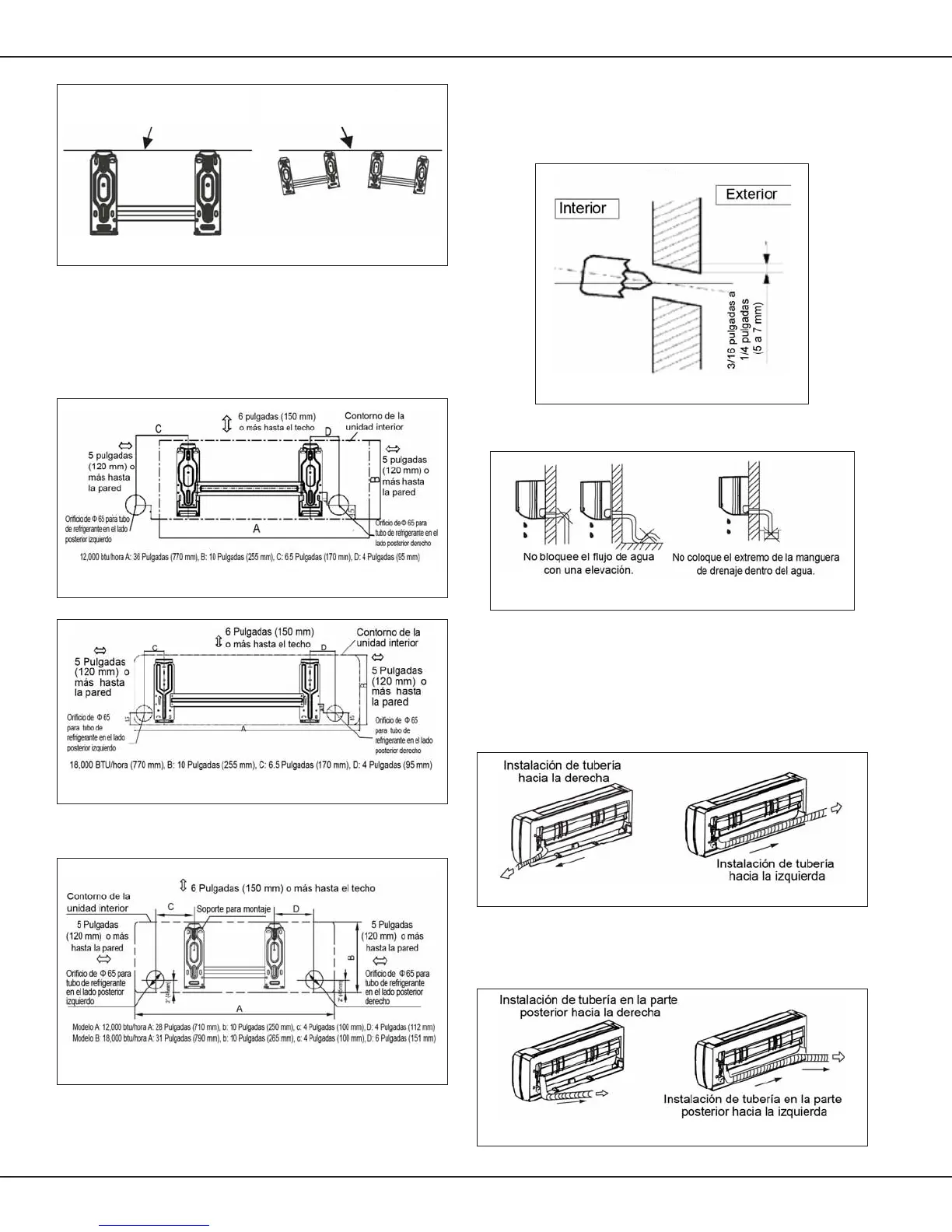

4 www.goodmanmfg.com IO-412A
IO-412A www.goodmanmfg.com 5
orientAción correctA De lA
PlAcA De instAlAción
orientAción incorrectA De lA
PlAcA De instAlAción
FigUra 4
4. Determine la posición de los oricios de acuerdo con el diagrama
detallado en las guras 5A y 5B (SEER 15) y 5C (SEER 19). Perfore un (1)
oricio de 2.5 pulgadas (Φ 65mm), ligeramente inclinado hacia afuera.
Nota: siempre use un conducto para el oricio cuando perfore una
rejilla de metal, una placa metálica, etc.
modelos con seer 15
FigUra 5a
FigUra 5B
modelos con seer 19
FigUra 5C
InstalacIón de tuberías de refrIgerante y condensacIón
inStalaCn
5. La manguera de drenaje debería instalarse con una ligera pendiente
hacia abajo (vea la gura 6).
FigUra 6
No debería instalarse la manguera de drenaje como se ve en la gura 7.
FigUra 7
6. Al conectar la manguera de extensión de drenaje, aísle la parte que se
conecta con un tubo protector. No permita que la manguera de drenaje
quede oja.
InstalacIón del conducto de refrIgerante
7. Para la conexión hacia la izquierda y hacia la derecha, retire del panel
lateral la cubierta del caño (gura 8).
FigUra 8
8. Para la conexión posterior hacia la izquierda y hacia la derecha,
instale como se muestra en la gura 9.
FigUra 9
