4 www.goodmanmfg.com IO-412A
IO-412A www.goodmanmfg.com 5
Para conectar las tuberías del refrigerante, consulte Ajuste de la conexión
en Conexión de la tubería del refrigerante.
InstalacIón de unIdad InterIor
9. Pase la tubería por el oricio en la pared.
10. Coloque la pinza superior en la parte posterior de la unidad en el gancho
superior de la placa de instalación. Mueva la unidad de un lado a otro
para asegurarse de que esté montada en forma segura (vea la gura 10).
Nota: si se coloca material de amortiguación entre la unidad interior
y la pared, es más fácil colocar las tuberías (vea la gura 11). Retire el
material de amortiguación luego de terminar la instalación de tuberías.
gAncho suPerior
gAncho inferior
mAteriAl De
AmortiguAción

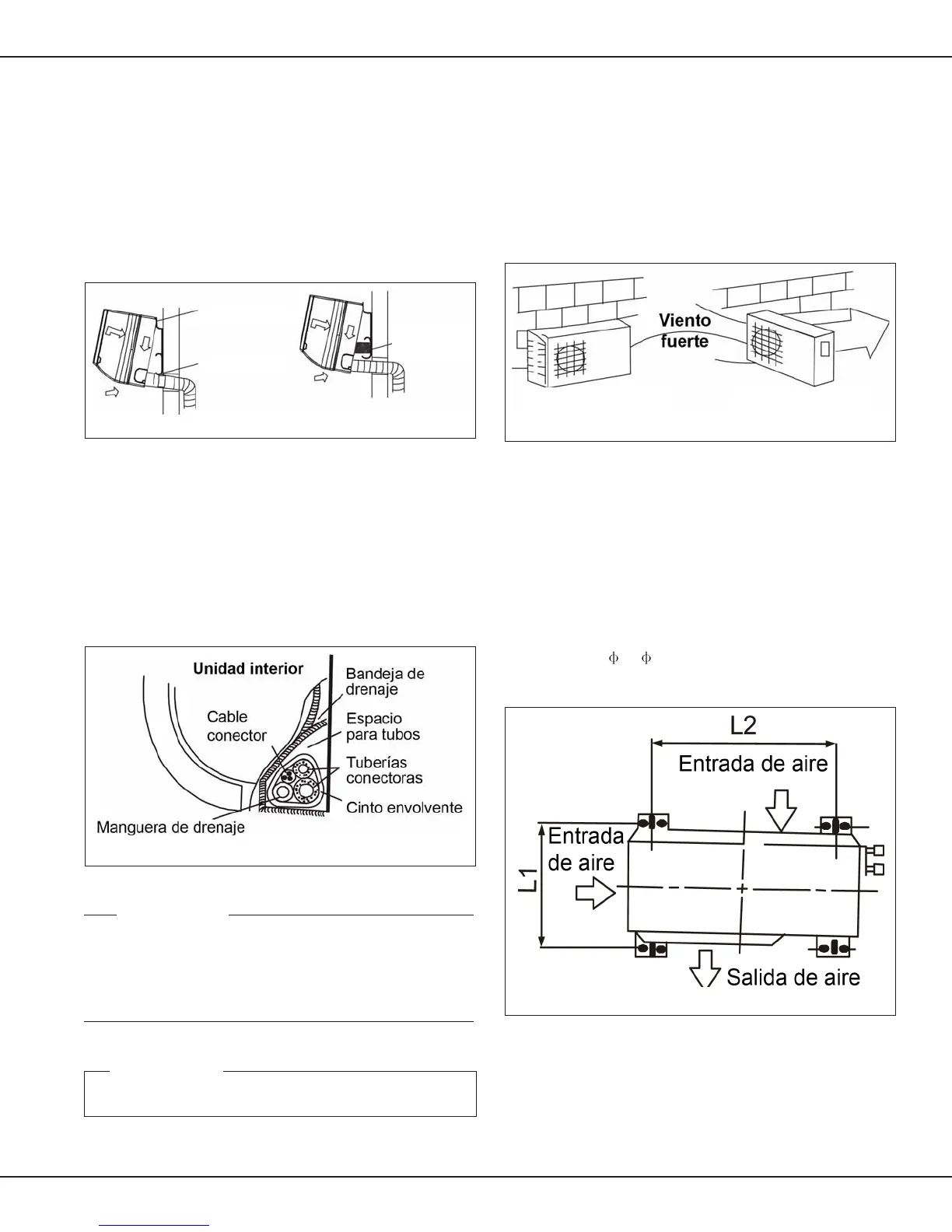

FigUra 10 FigUra 11
11. Empuje la parte inferior hacia arriba en la pared. Muévala de un lado
a otro y de arriba abajo para asegurarse de que esté enganchada en
forma segura.
tuberías y envoltura
Forme un atado con cinta con las tuberías, los cables conectados y la
manguera de drenaje en forma segura como se ve en la gura 12.
Como el agua condensada de la parte posterior de la unidad interior se
junta en la bandeja de drenaje y se elimina de la habitación mediante la
tubería, no coloque nada más en la bandeja.
FigUra 12
notas Importantes
◊ lA uniDAD interior Debe estAr conectADA Antes que lA uniDAD exterior.
◊ no DeberíA Permitirse que queDe flojA lA mAnguerA De DrenAje.
◊ Aísle AmbAs tuberíAs AuxiliAres.
◊ Asegúrese De que lA mAnguerA De DrenAje esté colocADA en el lADo más bAjo Del mAnojo De tuberíAs.
c
olocArlA en el lADo suPerior PueDe hAcer que lA bAnDejA De DrenAje se DesborDe Dentro De lA uniDAD.
◊ lA mAnguerA De DrenAje DeberíA inclinArse hAciA AbAjo PArA AsegurArse De que lA conDensAción Drene en
formA correctA.
I
precaucIón
no PermitA que lA tuberíA Aleje lA uniDAD interior De lA PAreD. nuncA entrelAce el cAbleADo De electriciDAD
con otros cAbles.
InstalacIón de unIdad exterIor
preCaUCioneS en la inStalaCión exterior
• Instale la unidad exterior en una base rígida para impedir ruido y
vibración.
• Coloque la unidad de manera que se minimice la restricción al aire de
descarga.
Protéjala de los vientos predominantes. Para asegurarse de que funciona
de forma correcta, coloque la unidad a lo largo contra la pared o utilice
una placa de protección o contra el polvo.
en conDiciones De vientos fuertes,
instAle A lo lArgo contrA lA PAreD.
en conDiciones De vientos fuertes,
no instAle como se ve en lA imAgen.
FigUra 13a FigUra 13B
• Si se requiere una instalación de montaje en la pared, el soporte debería
cumplir con el requisito del diagrama y la pared debería poder soportar
la instalación.
• Asegúrese de que no haya obstáculos que bloqueen la descarga de aire.
La pared de instalación debería ser de ladrillo, concreto u otra supercie
de igual resistencia para sostener el equipo en forma segura. Asegúrese
de que las conexiones a la pared, el soporte y la unidad estén asentados
con rmeza y de que no haya obstrucciones al ujo de aire.
anClaje de la Unidad exterior
La unidad debería estar anclada en forma ajustada, en sentido horizontal,
con tuerca y perno (
8 o 10) sobre una supercie de concreto o similar,
rígida y estable.
FigUra 14
