4 www.goodmanmfg.com IO-412A
IO-412A www.goodmanmfg.com 5
Pour effectuer des connexions de tube de réfrigérant, reportez-
vous à Serrer les connexions de de la section de connexion de
raccordement du réfrigérant.

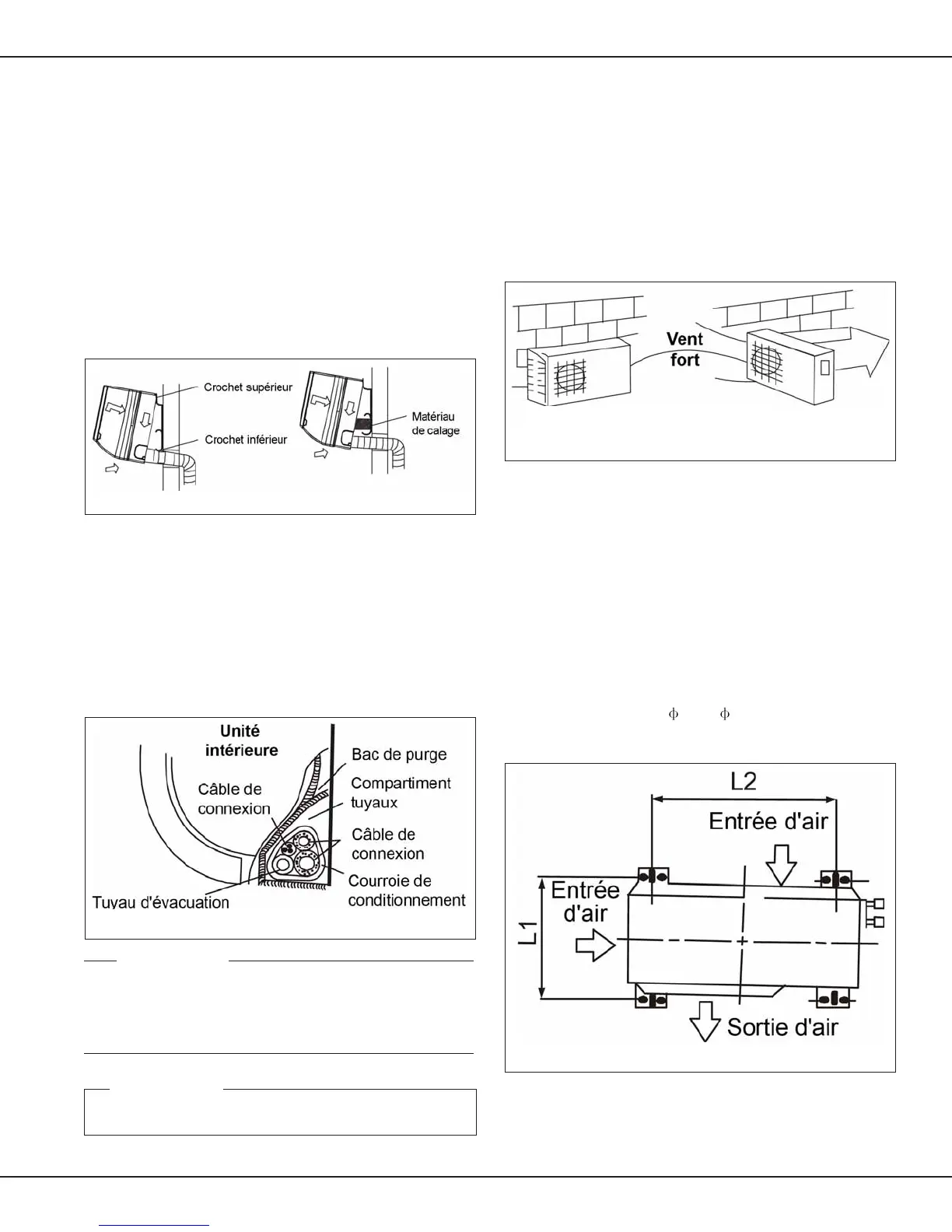

InstallatIon de l'unIté IntérIeure
9. Faites passer la tuyauterie à travers le trou de la paroi.
10. Placez la griffe supérieure située à l'arrière de l'unité intérieure
sur le crochet supérieur de la plaque d'installation. Déplacez
l'unité intérieure d'un côté à l'autre an de vous assurer qu'elle
soit montée de manière sûre. (Voir Figure 10).
: En plaçant un matériau de calage entre l'unité
intérieure et la paroi, le placement du raccordement est plus
facile (voir Figure 11). Retirez le MATÉRIAU de calage lorsque le
raccordement est terminé.
11. Poussez la partie inférieure de l'unité intérieure contre la paroi.
Déplacez l'unité intérieure d'un côté à l'autre, et de haut en
bas, an de vous assurer qu'elle soit accrochée de manière sûre.
raccordement et condItIonnement
Empaquetez les tubes, le câble de connexion et le tuyau d'évacuation
de manière sûre avec du ruban tel qu'illustré sur la Figure 12.
Étant donné que l'eau condensée de l'arrière de l'unité intérieure
est collectée dans le bac de purge et évacuée hors de la pièce via
un tuyau, ne mettez rien d'autre dans le bac de purge.
remarques Importantes
◊ l'Unité intérieUre Doit être connectée avant l'Unité extérieUre.
◊ le tUyaU D'évacUation ne Doit paS Se relâcher.
◊ iSolez leS DeUx raccorDementS aUxiliaireS.
◊ veillez à ce qUe le tUyaU D'évacUation Soit poSitionné SUr le côté inférieUr DU tUbage empaqUeté. le
poSitionner SUr le côté SUpérieUr peUt entraîner le DéborDement DU bac De pUrge à l'intérieUr De l'Unité.
◊ le tUyaU D'évacUation Doit être incliné verS le baS poUr permettre Une conDenSation correcte.
I
attentIon
veillez à ce qUe le raccorDement ne Sépare paS l'Unité intérieUre De la paroi. n'enchevêtrez jamaiS le câblage
D'alimentation avec D’aUtreS câblageS.
InstallatIon de l'unIté extérIeure
• Installez l'unité extérieure sur une base rigide pour réduire le
niveau sonore et les vibrations.
• Placez l'unité extérieure de façon à minimiser la restriction de
l'air d'évacuation.
Protégez l'unité des vents dominants. Pour un fonctionnement
correct de l'unité, placez l'unité le long d'une paroi ou utilisez une
plaque de protection contre la poussière ou une plaque de blindage.
DanS DeS conDitionS De vent fort,
inStallez en longUeUr contre Une paroi.
DanS DeS conDitionS De vent fort, ne procéDez
paS à l'inStallation préconiSée ci-DeSSUS.
• Si une installation murale est requise, la xation doit satisfaire les
exigences du diagramme et le mur doit être capable de supporter
le poids de l'installation.
• Veillez à ce que rien n'obstrue l'évacuation de l'air.
Le mur d'installation doit être construit en brique, ciment ou
autre surface de force équivalente an de maintenir l'unité en
toute sécurité. Veillez à ce que les connexions au mur, la xation
et l'unité soient fermement logées et que rien n'obstrue le
passage de l'air.
L'unité doit être ancrée de manière sûre, horizontalement, à l'aide
d'un écrou et d'un boulon ( 10 ou 8) sur une surface en béton
ou similairement rigide et stable.
