8 www.goodmanmfg.com IO-412A
IO-412A www.goodmanmfg.com 9

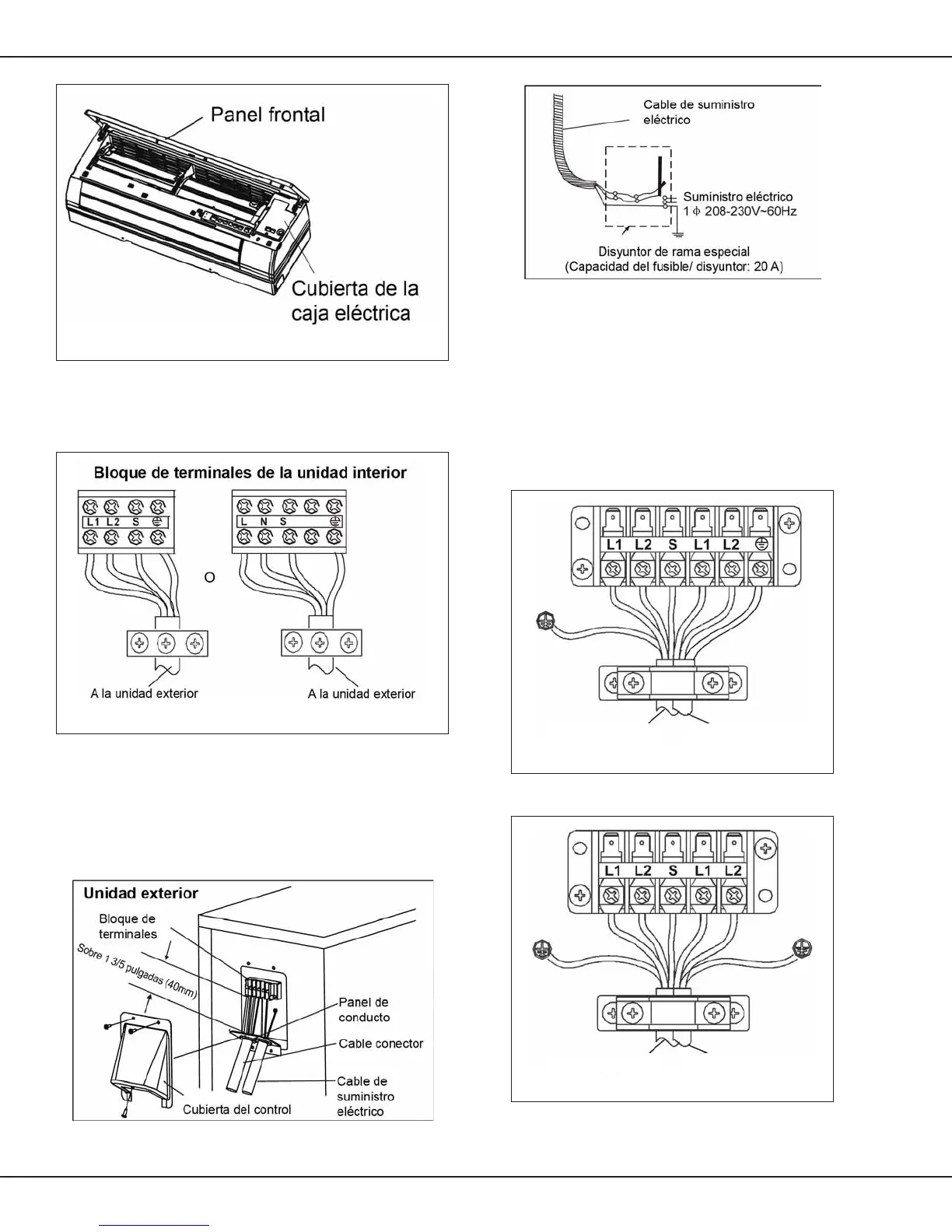

FigUra 22a
4. Asegúrese de que el color de los cables de la unidad exterior y los
números de las terminales sean los mismos que los de la unidad interior.
Figura 22B.
FigUra 22B
5. Envuelva con cinta de aislación los cables no conectados con terminales,
de manera que no toquen componentes eléctricos. Fije los cables al
tablero de control con las abrazaderas.
ConeCte el CaBle a la Unidad exterior
1. Retire la cubierta del tablero de control eléctrico de la unidad exterior
aojando el tornillo como se ve en la gura 23A.
FigUra 23a
FigUra 23B
Nota: la abrazadera debe ser del tamaño correcto para impedir que
los cables se suelten o se deslicen de ella. Elija el diámetro apropiado
de cables para llenar los oricios en la abrazadera.
2. Retire las tapas del panel de conducto.
3. Monte en forma temporal los tubos de conducto (no incluidos) en el panel
de conducto.
4. Conecte las líneas de suministro eléctrico y bajo voltaje a las terminales
correspondientes en el bloque de terminales (vea los modelos A y B).
BloqUe de terMinaleS de la Unidad exterior
haCia Unidad interior haCia el SUMiniStro
eléCtriCo
Modelo a
haCia Unidad interior
haCia el SUMiniStro
eléCtriCo
Modelo B
