6 www.goodmanmfg.com IO-412A
IO-412A www.goodmanmfg.com 7
moDèle
DimenSionS De l'Unité extérieUre DimenSionS De montage
poUceS/mm (l1xhxla1) l2 (mm) l1 (mm)
MS*12*E15
31 po. x 21 po. x 10 po.
780 x 540 x 250
21,5 po.
549
11 po.
276
MS*18*E15
30 po. x 23 po. x 11 po.
760 x 590 x 285
21 po.
530
11,5 po.
290
MS*12*E19
30 po. x 23 po. x 11 po.
760 x 590 x 285
21 po.
530
11,5 po.
290
MS*18*E19
33 po. x 27,5 po. x 12,5 po.
840 x 700 x 320
22 po.
560
13 po.
335

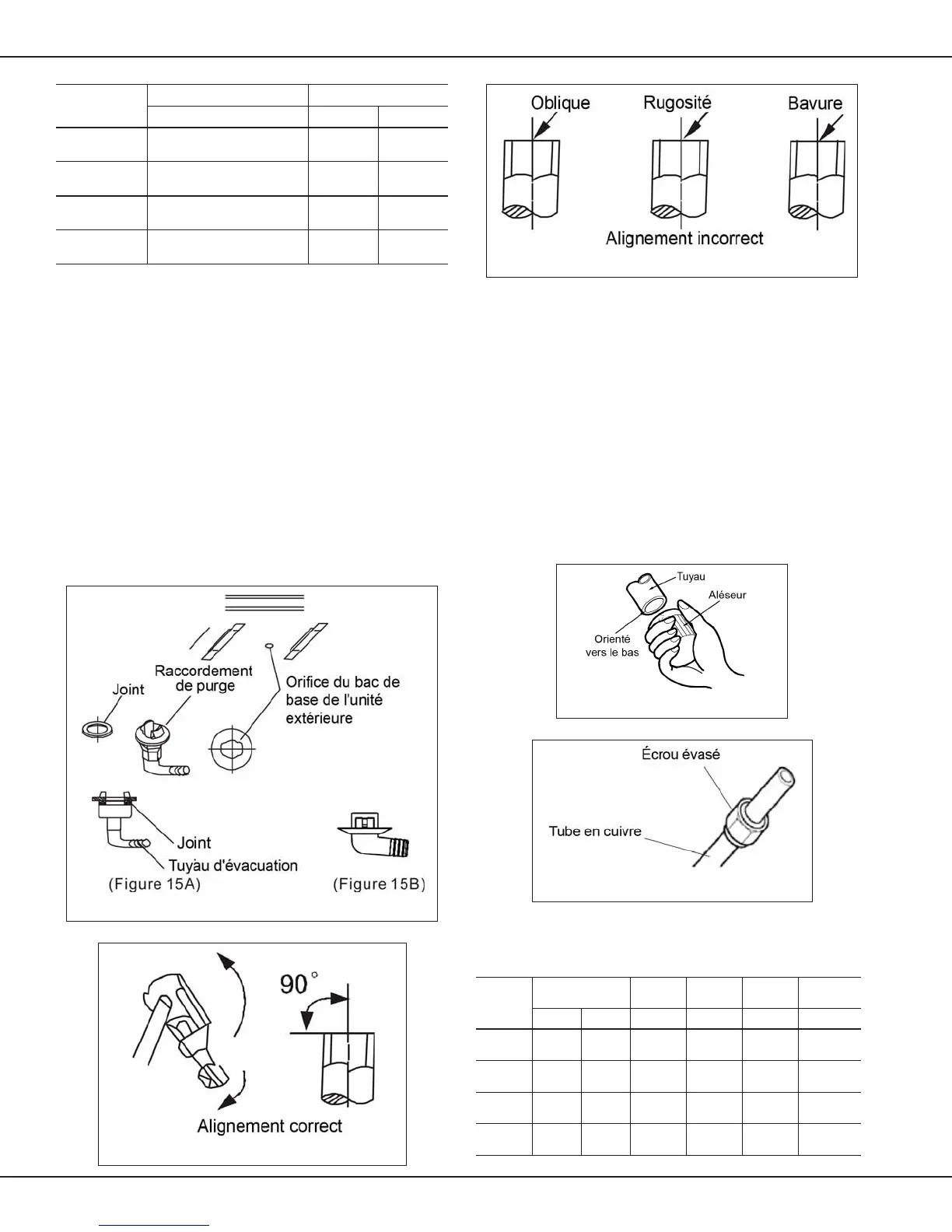

Les raccordements de purge diffèrent légèrement en
fonction des différentes unités extérieures. Inspectez votre unité
et utilisez les instructions d'installation de votre unité spécique.
Faites glisser le joint sur le raccordement de purge et insérez-le
dans l'orice du bac de base de l'unité extérieure. Effectuez une
rotation de 90° pour xer (voir Figure 16).
Insérez le raccordement de purge dans l'orice du bac de base de
l'unité extérieure jusqu'à ce qu'il demeure xe et émette un cliquetis.
Pour une protection contre la condensation de
l'eau hors de l'unité extérieure au cours du mode de chauffage,
connectez le raccordement de purge à une rallonge de tuyau
d'évacuation (fournie par l'installateur).
connexIon des conduItes de réfrIgérant
La cause principale des fuites de réfrigérant se situe
au niveau des raccords à collet repoussé défectueux.
Effectuez des raccords à collet repoussé selon la procédure suivante :
1. Retirez les écrous à collet repoussé xés aux unités intérieures
et extérieures. Avant l'évasement, faites-les glisser sur le tube. Il
est impossible de les placer après les tubes à évasement.
2. Insérez un tube dans l'outil à évaser sur la mesure "A" du schéma.
Procédez à l'évasement du tube tel qu’illustré sur la Figure 19.
Veillez à ce que l'évasement ne comporte pas de bavures et soit
entièrement formé de manière à effectuer un joint bien étanche.
An d'éviter de laisser tomber des bavures dans le
tube, pratiquez un angle à l'extrémité du tube ou tuyau de cuivre
vers le bas tandis que vous enlevez les bavures.
4. Raccords à collet repoussé : Tenez fermement le tuyau en cuivre
dans une matrice selon les dimensions des tableaux suivants.
moDèle
taille DU tUyaU
longUeUr
StanDarD
max.
SUrélévation
max.
longUeUr
réfrig.
SUpplémentaire
gaz liqUiDe pi. (m) b pi. (m) a pi. (m) oz./pi. (g/m)
MSC12*
1/2 po.
(Ф12,7)
1/4 po.
(Ф6,35)
16,5
(5)
26,25
(8)
66
(20)
0,3
(20)
MSH12*
3/8 po.
(Ф9,52)
1/4 po.
(Ф6,35)
16,5
(5)
26,25
(8)
66
(20)
0,3
(20)
MSC18*
3/8 po.
(Ф9,52)
1/4 po.
(Ф6,35)
16,5
(5)
33
(10)
82
(25)
0,3
(20)
MSH18*
1/2 po.
(Ф12,7)
1/4 po.
(Ф6,35)
16,5
(5)
33
(10)
82
(25)
0,3
(20)
