5. Elektrischer Anschluss
WARNUNG
Stromschlag
Tödliche oder schwere Personenschäden
‐ Schalten Sie die Energieversorgung ab, bevor Sie mit
Arbeiten am Produkt beginnen. Stellen Sie sicher,
dass die Energieversorgung nicht versehentlich wieder
eingeschaltet werden kann.
‐ Erden Sie die Pumpe.
‐ Bei einem Isolationsfehler kann Fehlerstrom in Form
von Gleichstrom oder von pulsierendem Gleichstrom
auftreten. Beachten Sie beim Installieren des Produkts
die nationalen Vorschriften zu den Anforderungen an
die Fehlerstrom-Schutzeinrichtungen (RCD) und zu
deren Auswahl.
‐ Alle elektrischen Anschlüsse müssen von einer
Elektrofachkraft entsprechend den örtlichen
Vorschriften ausgeführt werden.
• Die einzelnen Pumpen benötigen keinen externen Motorschutz.
• Prüfen Sie, ob die Versorgungsspannung und die Frequenz den
Werten entsprechen, die auf dem Typenschild angegeben sind.
Weitere Informationen
2.5.1 Typenschild

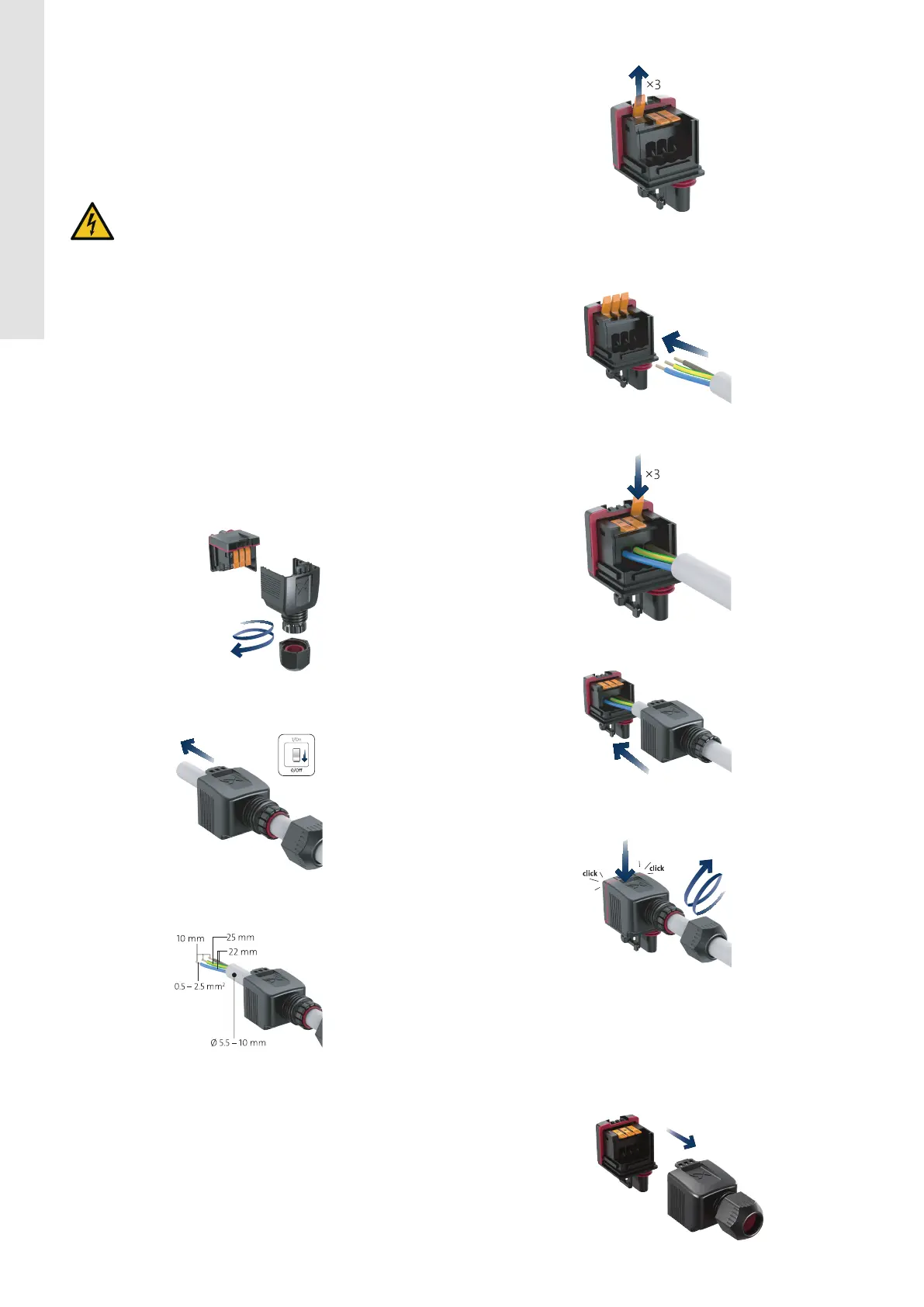

5.1 Zusammenbauen des Netzsteckers
1. Schrauben Sie die Kabelverschraubung ab.
TM087997
2. Führen Sie das Netzkabel in die Kabelverschraubung und die
Abdeckung ein.
TM087996
3. Isolieren Sie die Kabel gemäß den nachfolgenden Messungen
ab.
TM087995
4. Öffnen Sie die Kabelverriegelungen.
TM087994
5. Stecken Sie die Kabel gemäß dem Farbcode ein. Blau:
Neutralleiter (N), Schwarz oder Braun: Phase (L), Gelb/Grün:
Erde.
TM087993
6. Schließen Sie die Kabelverriegelungen.
TM087992
7. Schieben Sie die Abdeckung ein.
TM087991
8. Lassen Sie die Abdeckung einrasten und ziehen Sie die
Kabelverschraubung fest.
TM087990
Weitere Informationen
5.1.1 Drehen des Netzsteckers um 90°
5.1.1
Drehen des Netzsteckers um 90°
Vor dem Zusammenbau des Netzsteckers müssen folgende
Vorbereitungen getroffen werden:
1. Die Abdeckung abnehmen.
TM089766
30
Deutsch (DE)
