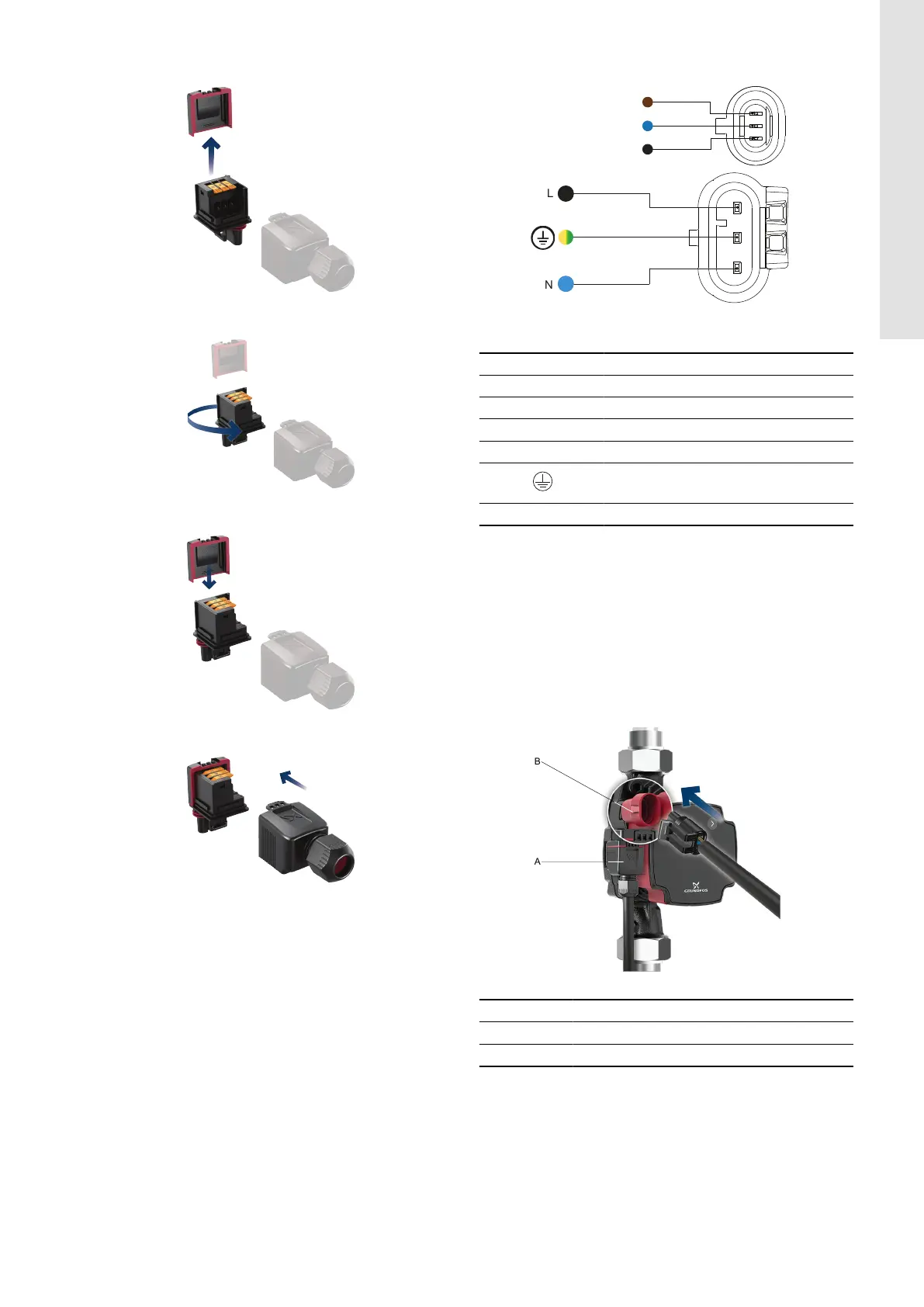

Grundfos ALPHA2 GO - Schaltplan; Anschlüsse an der Elektronikeinheit

2. Heben Sie die Rückseite des Steckers an.
TM089767
3. Drehen Sie den Stecker um 90° nach links.
TM089768
4. Setzen Sie die Rückseite in die 90°-Position.
TM089769
5. Schieben Sie die Abdeckung wieder auf.
TM089770
Weitere Informationen
5.1 Zusammenbauen des Netzsteckers
5.2
Schaltplan
L
N
IN
REF
OUT
TM089307
Netz- und Signalstecker
Pos. Beschreibung Aderfarbe
EIN PWM-Eingang Braun
REF Signalbezugspunkt Blau
AUS PWM-Ausgang Schwarz
L Phase Schwarz oder Braun
Erde Gelb/grün
N Neutral Blau
5.3 Anschlüsse an der Elektronikeinheit
Alle Elektronikeinheiten verfügen über zwei seitlich angebrachte
Stromanschlüsse:
• Stromanschluss
• Signaleingang
Der Signaleingang ist galvanisch von der Stromversorgung der
Umwälzpumpe getrennt. Es besteht daher keine Gefahr eines
Stromschlags beim Berühren des Signaleingangs. Darüber hinaus
ist der Signalstecker „wasserdicht“ und schützt so vor dem
Eindringen von Flüssigkeiten in die Elektronikeinheit.
B
A
TM089771
Pos.
Beschreibung
A Stromanschluss (Superseal)
B Signaleingang (Mini Superseal)
31
Deutsch (DE)
