Grundfos ALPHA2 GO - Autoadapt; Konstanter Förderstrom; PWM-Signal

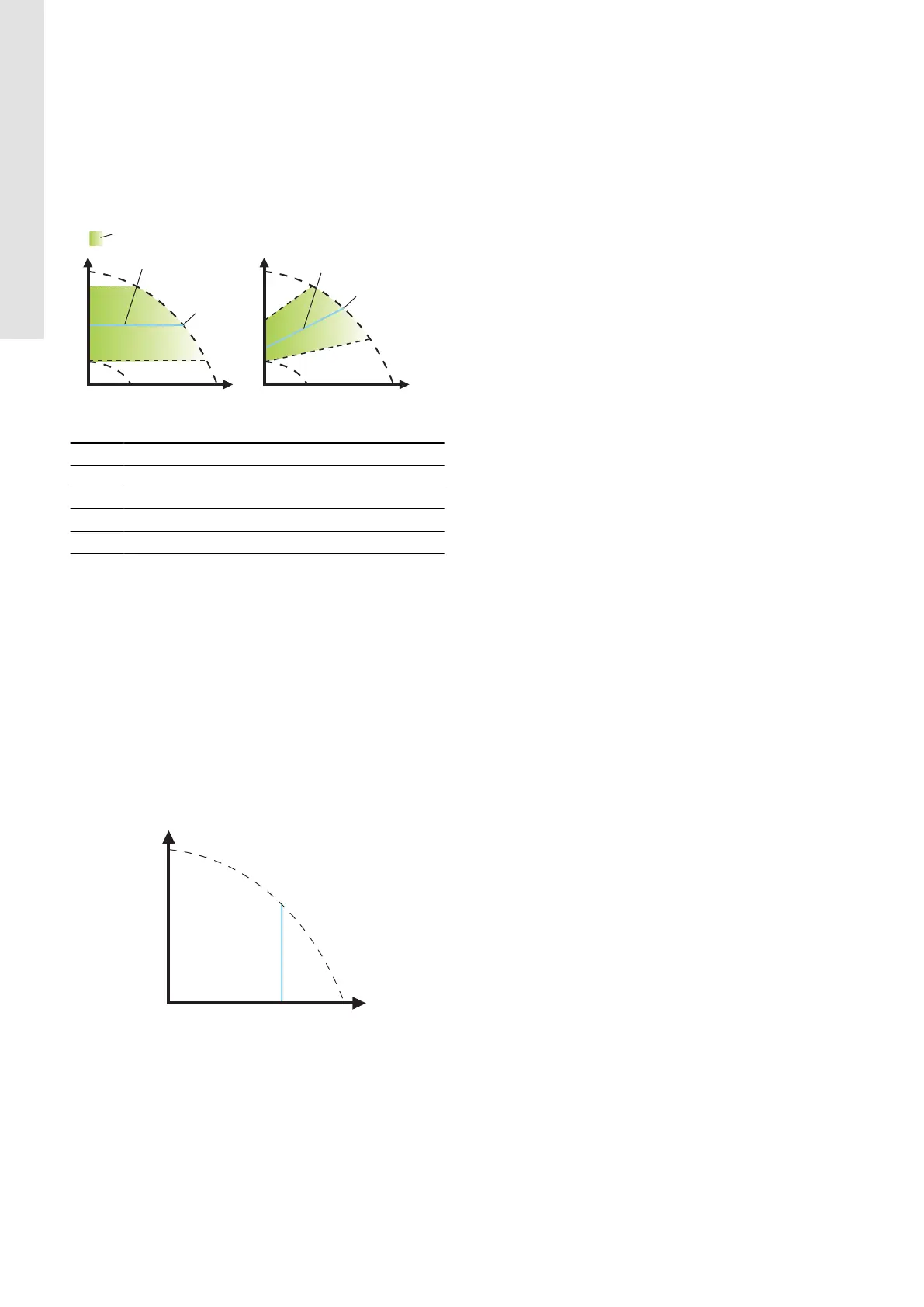

8.4 AUTOADAPT
AUTOADAPT ist eine integrierte Funktion bei Konstantdruck- und
Proportionaldruckregelung.
AUTOADAPT wählt die beste Regelkurve unter den gegebenen
Betriebsbedingungen aus. Die Pumpenleistung wird damit
automatisch an den jeweiligen Heizbedarf angepasst, also an
die Größe der Anlage und den sich mit der Zeit ändernden
Heizbedarf, indem fortlaufend eine Proportionaldruck-Kennlinie
oder Konstantdruck-Kennlinie im AUTOADAPT-Leistungsbereich
gewählt wird.
H
Q
H
Q
1
2
3
3
4
TM089303
AUTOADAPT
Pos. Beschreibung
1 Konstantdruck-Kennlinie
2 Proportionaldruck-Kennlinie
3 Sollwert
4 AUTOADAPT-Leistungsbereich
Wegen der zahlreichen, auch zum Teil zeitabhängigen
Einflussfaktoren können Sie eine optimale Pumpeneinstellung
nicht von einem auf den anderen Tag erreichen. Sollte die
Stromversorgung ausfallen oder getrennt werden, speichert die
Pumpe die Einstellung für AUTOADAPT in einem internen
Speicher und setzt die automatische Anpassung fort, sobald die
Stromversorgung wiederhergestellt ist.
8.5 Konstanter Förderstrom
Bei dieser Regelungsart hält die Pumpe unabhängig von der
Förderhöhe einen konstanten Volumenstrom in der Anlage aufrecht.
Der Sollwert der Kennlinie kann in Grundfos GO nur vom Benutzer
festgelegt werden. Der Sollwert kann in Intervallen von 0,1
m
3
/h zwischen der minimalen und maximalen Durchflusskennlinie
eingestellt werden.
H
Q
Q
set
TM071240
Konstantdurchfluss-Kennlinie
Wir empfehlen Ihnen, diese Regelungsart zu wählen, wenn Sie den
gewünschten Volumenstrom in der Anlage kennen.
8.6
PWM-Signal
In Pumpen wird ein PWM-Signal (Pulsweitenmodulation)
verwendet, um deren Drehzahl und Durchfluss effizient zu
steuern. Der externe PWM-Steuerungsmodus kann nur über
Grundfos GO ausgewählt werden.
8.6.1 Installation mit PWM-Signal
In einer Ersetzungssituation, in der die alte Pumpe mit einem PWM-
Signal gesteuert wurde, muss die ALPHA2 GO-Pumpe lediglich an
die Stromversorgung und ein externes Signal angeschlossen und
mit Grundfos GO konfiguriert werden, um betriebsbereit zu sein.
Bei einer neuen Pumpeneinrichtung, bei der das externe PWM-
Signal konfiguriert werden soll, benötigen Sie die folgenden
Informationen:
1. PWM-Signalspezifikationen:
• Frequenz: Die PWM-Signalfrequenz muss den
Anforderungen der Pumpe entsprechen.
• Arbeitszyklus: Dadurch wird die Drehzahl der Pumpe
bestimmt.
• Spannungsniveaus: Stellen Sie sicher, dass die
Spannungsniveaus des PWM-Signals den Anforderungen
der Pumpe entsprechen.
2. Rückmeldemechanismus:
• PWM-Rückmeldesignal: Dieses Signal kann Informationen
über den Betriebszustand der Pumpe liefern, beispielsweise
über Leistungsaufnahme und Drehzahl.
• Rückmeldemechanismen in Umwälzpumpen mit PWM-
Steuerung sind für die Überwachung und Anpassung der
Pumpenleistung unerlässlich.
a. Betriebsstatus:
- Das Rückmeldesignal liefert Echtzeitinformationen über
den Betriebszustand der Pumpe. Beispielsweise kann
es anzeigen, ob die Pumpe läuft, wie schnell sie läuft
(Drehzahl) und ob es eventuelle Probleme gibt.
b. Förderstrom oder Leistungsaufnahme:
- Das Rückmeldesignal kann den Förderstrom oder die
Leistungsaufnahme der Pumpe widerspiegeln. Dies hilft
bei der Überwachung des Energieverbrauchs und stellt
sicher, dass die Pumpe effizient arbeitet.
c. Fehlererkennung:
- Wenn bei der Pumpe ein Problem auftritt,
beispielsweise ein blockierter Rotor oder eine niedrige
Spannung, kann das Rückmeldesignal dies durch
eine Änderung seines Tastverhältnisses anzeigen.
Beispielsweise führt ein blockierter Rotor dazu, dass
das Rückmeldesignal auf 90 % gesetzt wird und so eine
Warnung ausgelöst wird.
d. Systemintegration:
- Über das Rückmeldesignal kann der tatsächliche
Betriebszustand der Pumpe mit den gewünschten
Einstellungen verglichen werden. Dies ermöglicht
eine präzise Steuerung und Anpassung zur
Aufrechterhaltung einer optimalen Leistung.
e. Schutzeinrichtungen:
- Bei Signalverlust oder Kabelbruch sorgt der
Rückmeldemechanismus dafür, dass die Pumpe je
nach System, in dem die Pumpe montiert ist, auf die
sicherste Art und Weise arbeitet.
Diese Rückmeldemechanismen sind entscheidend für
die Aufrechterhaltung der Zuverlässigkeit und Effizienz
von Umwälzpumpen in verschiedenen Anwendungen,
wie beispielsweise Heizungsanlagen, Wärmepumpen und
Solaranlagen.
