8.6.2 PWM-Schnittstelle
Die PWM-Schnittstelle besteht aus einem galvanisch getrennten
Schaltkreis, welcher das externe Steuersignal mit der Pumpe
verbindet. Die Schnittstelle wandelt das externe Signal so um, dass
der Mikroprozessor in der Pumpe das Signal verarbeiten kann.
Die galvanisch getrennte Schnittstelle sorgt dafür, dass der
Bediener nicht in Kontakt mit gefährlicher Spannung kommen kann,
wenn er die Signalleiter berührt, während die Pumpe mit der
Stromversorgung verbunden ist.
TM085420

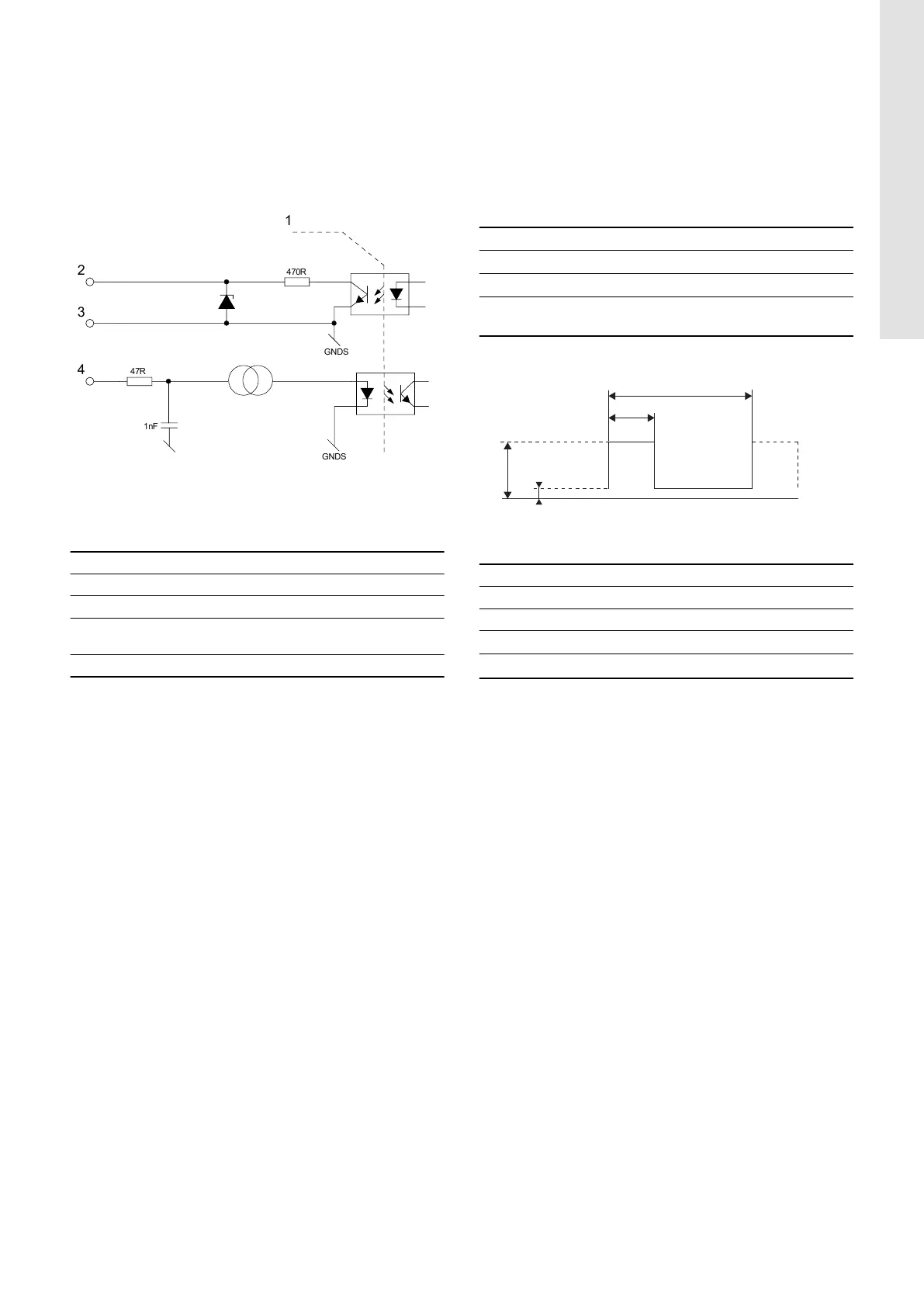

Schematische Zeichnung, äquivalente Schnittstelle
Pos. Beschreibung
1 Galvanische Trennung
2 PWM-Ausgang
3
Signalbezugspunkt (ohne Verbindung mit dem
Schutzleiter)
4 PWM-Eingang
8.6.3 Digitales PWM-Niederspannungssignal
Das PWM-Rechtecksignal ist für einen Frequenzbereich von 100
bis 1500 Hz bei den Standard-Eingangsprofilen ausgelegt. Das
PWM-Signal wird zur Vorgabe der Drehzahl (Drehzahlbefehl)
und als Rückmeldesignal verwendet. Die PWM-Frequenz des
Rückmeldesignals ist in der Pumpe fest auf 75 Hz gesetzt. Für
andere Frequenzen wenden Sie sich bitte an Grundfos.
Arbeitszyklus
d % = 100 × t/T
Beispiel Einstufung
T = 2 ms (500 Hz)
U
IH
= 4–24 V
t = 0,6 ms
U
IL
≤ 1 V
d % = 100 × 0,6 / 2 = 30 %
4,5 mA ≤ IH ≤ 10 mA (abhängig von
U
IH
)
Beispiel
TM049911
PWM-Signal
Abkürzung Beschreibung
t Dauer des Impulssignals [s]
T Gesamtzeitraum [s]
U
IH
Obere Eingangsspannung
U
IL
Niedriger Spannungswert am Eingang
37
Deutsch (DE)
