4.3 Aufstellungshöhe
Die Aufstellungshöhe ist die Höhe über NN am
Montageort.
• Produkte, die bis 1000 m über NN installiert
werden, können mit 100 % ihrer Leistung
betrieben werden.
• Die Motoren können bis zu einer Höhe von 3500
m über NN aufgestellt werden.
Wird die Pumpe oberhalb von 1000 m
über NN installiert, darf der Motor wegen
der geringeren Dichte der Luft und der
damit verbundenen geringeren
Kühlleistung nicht mit voller Leistung
betrieben werden.

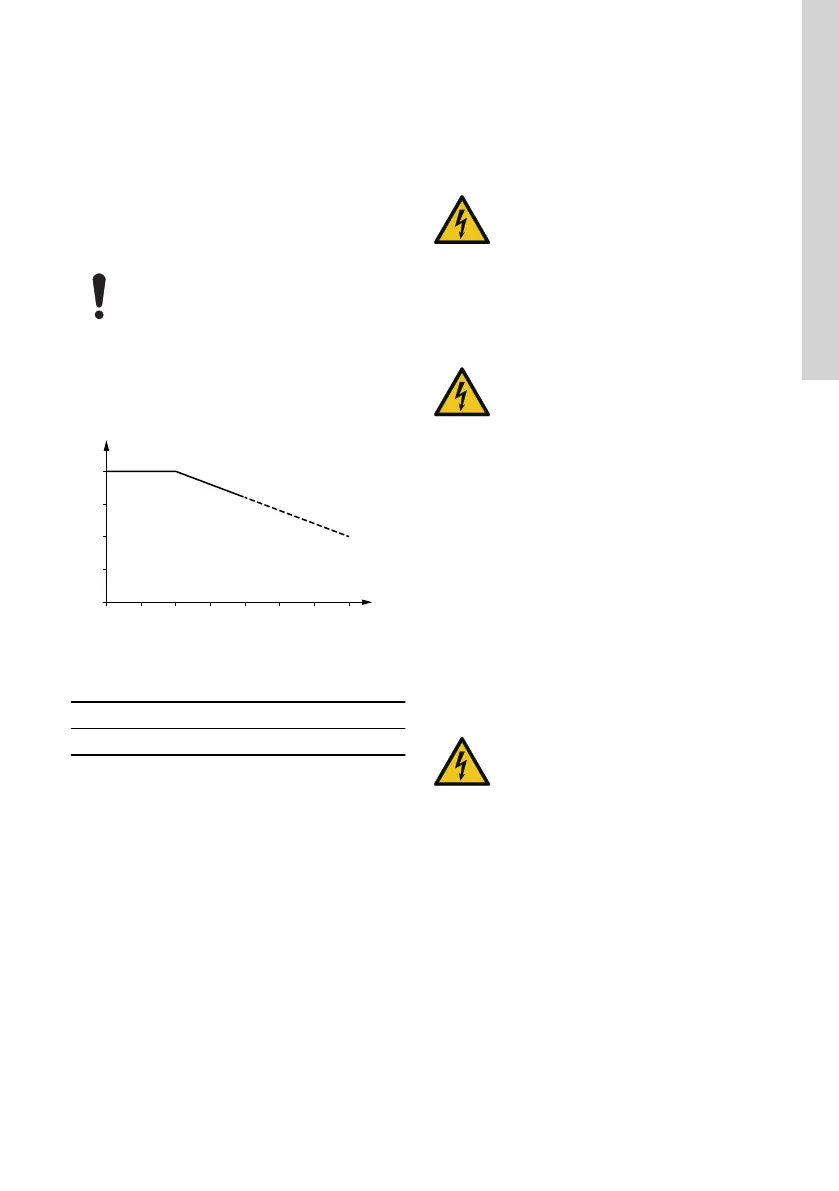

Die Ausgangsleistung des Motors (P2) in
Abhängigkeit von der Aufstellungshöhe über NN ist
im Diagramm dargestellt.
0
60
80
90
70
100
500 1000 1500 2000 2500 3000 3500
X
P2 [%]
TM055243
Absinken der Motorausgangsleistung (P2) in
Abhängigkeit der Aufstellungshöhe über NN
Pos. Beschreibung
x Aufstellungshöhe [m]
Weitere Informationen
12.1.4 Umgebungstemperatur während des Betriebs
5. Elektrischer Anschluss
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐ Bei einem Isolationsfehler kann der
Fehlerstrom in Form von Gleichstrom
oder pulsierendem Gleichstrom
auftreten.Beachten Sie beim
Installieren des Produkts die
nationalen Vorschriften zu den
Anforderungen an die Fehlerstrom-
Schutzeinrichtungen (RCD) und zu
deren Auswahl.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐ Führen Sie den elektrischen Anschluss
in Übereinstimmung mit den örtlich
geltenden Vorschriften aus.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐ Vergewissern Sie sich, dass der im
Lieferumfang enthaltene Netzstecker
den örtlich geltenden Vorschriften
entspricht.
‐ Der Schutzleiter der Steckdose muss
an den Schutzleiter des Produkts
angeschlossen werden. Daher muss
der Stecker über das gleiche
Schutzleitersystem verfügen wie die
Steckdose. Ist dies nicht der Fall, ist
ein geeigneter Adapter zu verwenden,
falls die örtlich geltenden Vorschriften
dies zulassen.
‐ Stellen Sie in Übereinstimmung mit
den örtlich geltenden Vorschriften
einen Schutz gegen indirekten Kontakt
her.
‐ Vergewissen Sie sich, dass alle
Erdungsanschlüsse ordnungsgemäß
vorgenommen wurden, bevor Sie die
Stromversorgung einschalten.
‐ Der Betreiber oder Installateur ist für
den korrekten Anschluss von Erd- und
Schutzleiter gemäß den örtlich
geltenden Vorschriften verantwortlich.
‐ Der Betreiber oder Installateur ist für
einen Potenzialausgleich
verantwortlich.
‐ Die Arbeiten müssen gemäß IEC
60204-1:2016 ausgeführt werden.
31
Deutsch (DE)
