5.2 Modulo funzionale standard, FM 200
5.2.1 Ingressi e uscite
Il modulo dispone dei seguenti collegamenti:
• due ingressi analogici
• due ingressi digitali o un ingresso digitale e una
uscita open collector
• ingresso e uscita Grundfos Digital Sensor
• due uscite relè segnale
• Collegamento GENIbus.
Tutti gli ingressi e le uscite sono separati
internamente dalle parti conduttive di rete tramite un
isolamento rinforzato e separati galvanicamente da
altri circuiti. Tutti i morsetti di controllo sono alimentati
da una tensione di sicurezza molto bassa (PELV)
assicurando così la protezione contro le scosse
elettriche.
5.2.2 Relè di segnale 1
LIVE: È possibile collegare all'uscita tensioni di
alimentazione fino a 250 VAC.
PELV: L'uscita è separata galvanicamente dagli altri
circuiti. Pertanto, le tensioni di alimentazione o di
sicurezza extra-bassa possono essere collegate
all'uscita, secondo necessità.
5.2.3 Relè di segnale 2
PELV: L'uscita è separata galvanicamente dagli altri
circuiti. Pertanto, le tensioni di alimentazione o di
sicurezza extra-bassa possono essere collegate
all'uscita, secondo necessità.

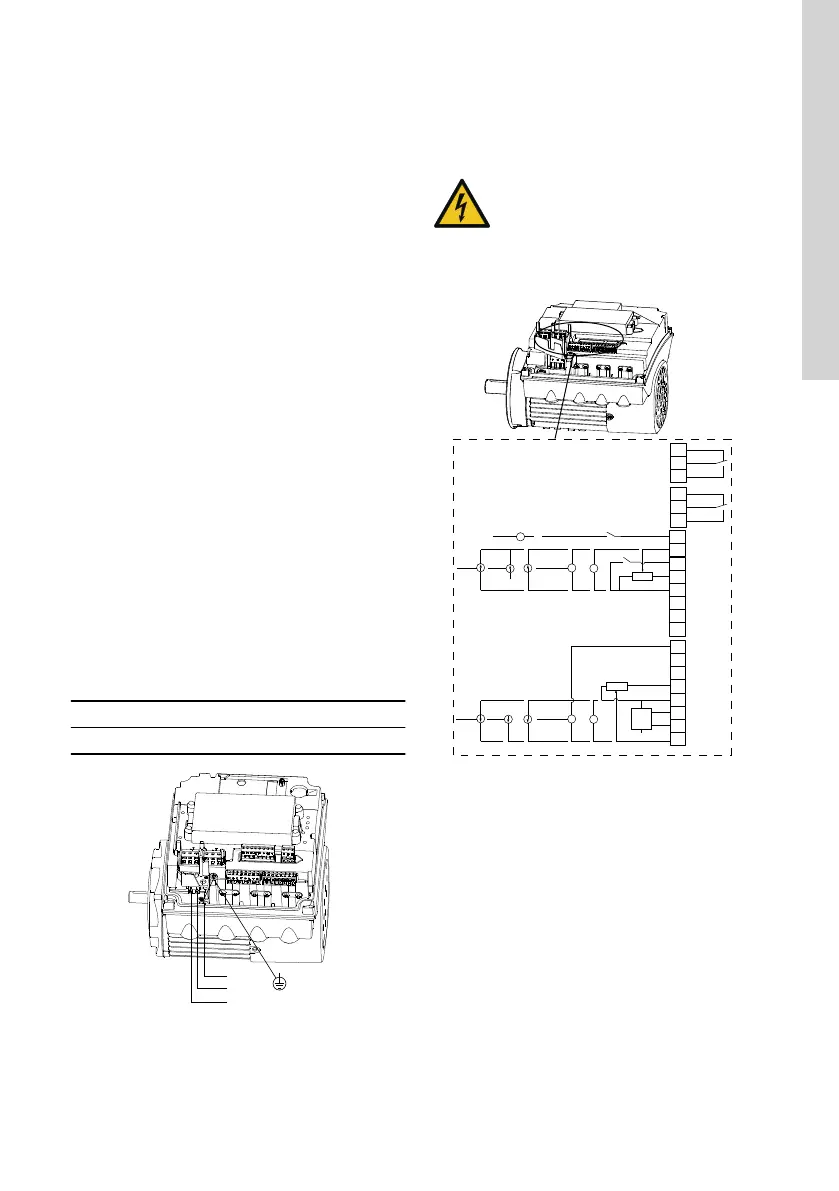

5.2.4
Morsetti di collegamento per alimentazione
di rete
Fasi Morsetti
Monofase N, PE, L
TM053494
5.2.5 Morsetti di collegamento per ingressi e
uscite
PERICOLO
Scossa elettrica
Morte o gravi lesioni personali
‐ Verificare che i cavi da collegare ai
seguenti gruppi di collegamento siano
separati l'uno dall'altro per tutta la
lunghezza tramite un isolamento
rinforzato.
3
15
8
26
23
25
24
7
B
Y
6
5
2
4
10
A
AI2
GDS RX
GDS TX
GND
GENIbus A
GENIbus B
+5 V
+24 V
+24 V
GND
GENIbus Y
GND
+5 V
DI1
AI1
DI3/OC1
+24 V*
+
+
+24 V*/5 V*
+24 V*
+5 V*
NC
C2
NO
NC
C1
NO
+24 V*
+
+
+24 V*/5 V*
+24 V*
+24 V*
OC
DI
GND
TM053510
Morsetti di collegamento, FM 200
* Se si utilizza un'alimentazione esterna, è necessario un
collegamento a GND.
