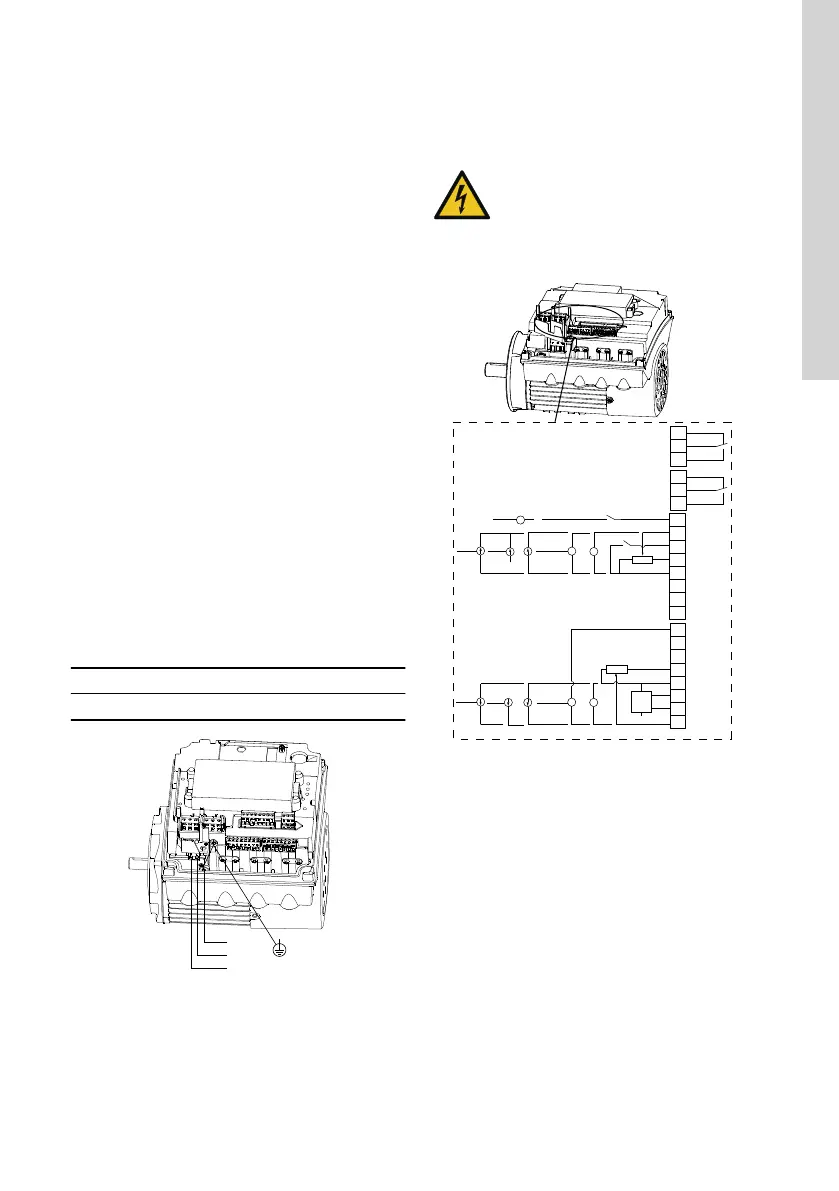

5.2 Module fonctionnel standard, FM 200
5.2.1 Entrées et sorties
Le module est équipé des connexions suivantes :
• deux entrées analogiques
• deux entrées numériques, ou une entrée
numérique et une sortie collecteur ouvert
• entrée et sortie du capteur numérique Grundfos
• deux sorties relais
• connexion GENIbus.
Les entrées et sorties sont séparées de la partie
alimentée par le réseau au moyen d'une isolation
renforcée et isolée galvaniquement des autres
circuits. L'alimentation électrique de très basse
tension (PELV) permet de protéger les bornes contre
les chocs électriques.
5.2.2 Relais de signal 1
ACTIF : Vous pouvez raccorder des tensions
d'alimentation allant jusqu'à 250 V CA sur la sortie.
TBTP : La sortie est isolée galvaniquement des
autres circuits. Ainsi, vous pouvez raccorder la
tension d'alimentation ou la très basse tension de
protection à la sortie si nécessaire.
5.2.3 Relais de signal 2
TBTP : La sortie est isolée galvaniquement des
autres circuits. Ainsi, vous pouvez raccorder la
tension d'alimentation ou la très basse tension de
protection à la sortie si nécessaire.
5.2.4
Bornes de connexion secteur
Phases Bornes
Monophasé N, PE, L
TM053494
5.2.5 Bornes de connexion pour les entrées et
sorties
DANGER
Choc électrique
Mort ou blessures graves
‐ S'assurer que les fils à connecter aux
borniers suivants sont séparés les uns
des autres par une isolation renforcée
sur toute leur longueur.
3
15
8
26
23
25
24
7
B
Y
6
5
2
4
10
A
AI2
GDS RX
GDS TX
GND
GENIbus A
GENIbus B
+5 V
+24 V
+24 V
GND
GENIbus Y
GND
+5 V
DI1
AI1
DI3/OC1
+24 V*
+
+
+24 V*/5 V*
+24 V*
+5 V*
NC
C2
NO
NC
C1
NO
+24 V*
+
+
+24 V*/5 V*
+24 V*
+24 V*
OC
DI
GND
TM053510
Bornes de connexion, FM 200
*Si vous utilisez une source d'alimentation externe, l'installation doit
être reliée à la terre.
