WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐ Die Anlage muss mit einer
Trennvorrichtung ausgestattet werden,
die die Anforderungen der EN 60204-1
Abschnitt 5.3.2 erfüllt und es
ermöglicht, die Anlage in der OFF-
Position (isolierte Position) zu
verriegeln. Diese Vorrichtung muss
auch in einer Position gemäß EN
60204-1, Abschnitt 5.3.4 installiert
werden.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐ Stromkabel ohne Stecker müssen
gemäß den örtlich geltenden
Vorschriften an eine Trennvorrichtung
angeschlossen werden, die in die feste
Verkabelung integriert ist.
Vergewissern Sie sich, dass die vorhandene
Versorgungsspannung und die Frequenz den auf
dem Typenschild angegebenen Werten entsprechen.
5.1 Anforderungen an die Kabel
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐ Beachten Sie in Bezug auf die
Kabelquerschnitte die örtlich geltenden
Vorschriften.
5.1.1 Motorschutz
Die Pumpe benötigt keinen externen Motorschutz.
Der Motor weist einen integrierten
Übertemperaturschutz auf, der gemäß IEC 34-11: TP
211 ausreichend Schutz gegen langsam auftretende
Überlastung und gegen Blockieren bietet.
5.1.2
Schutz vor Überspannung im Netz
Die Pumpe ist durch Varistoren, die zwischen den
Außenleitern sowie den Außenleitern und der Erde
installiert sind, gegen Überspannung geschützt.
5.2
Standard-Funktionsmodul FM 200
5.2.1 Eingänge und Ausgänge
Das Modul ist mit folgenden Anschlüssen
ausgestattet:
• 2 Analogeingänge
• 2 Digitaleingänge oder 1 Digitaleingang und 1
offener Kollektorausgang
• 1 Ein- und Ausgang für den Grundfos Digital
Sensor
• 2 Melderelaisausgänge
• GENIbus-Schnittstelle.
Alle Ein- und Ausgänge sind intern durch eine
verstärkte Isolierung von den mit der Netzspannung
beaufschlagten Bauteilen getrennt. Von anderen
Stromkreisen sind die Ein- und Ausgänge galvanisch
getrennt. Alle Steuerklemmen werden mit
Schutzkleinspannung (PELV) versorgt, wodurch ein
Schutz gegen Stromschlag gewährleistet ist.
5.2.2 Melderelais 1
LIVE: Sie können Versorgungsspannungen von bis
zu 250 V AC an den Ausgang anschließen.
PELV: Der Ausgang ist galvanisch von anderen
Stromkreisen getrennt. Deshalb darf an den Ausgang
je nach Bedarf sowohl Netzspannung als auch
Schutzkleinspannung angelegt werden.
5.2.3 Melderelais 2
PELV: Der Ausgang ist galvanisch von anderen
Stromkreisen getrennt. Deshalb darf an den Ausgang
je nach Bedarf sowohl Netzspannung als auch
Schutzkleinspannung angelegt werden.

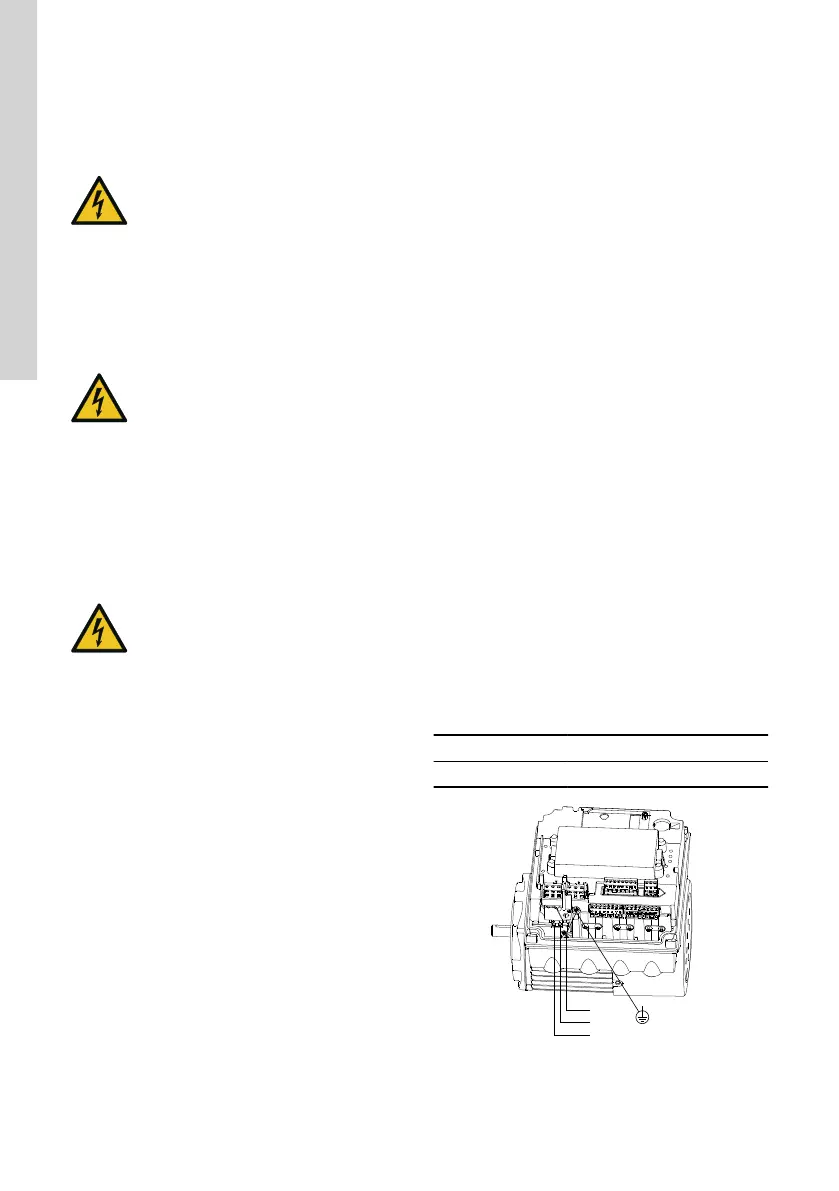

5.2.4
Anschlussklemmen für die
Stromversorgung
Anzahl der Phasen Klemmen
Einphasig N, PE, L
TM053494
32
Deutsch (DE)
