35
INHOUD
1. Toepassingen - 35
2. Controle panelen - 35
3. Installatie - 35
4. Elektrische aansluiting - 36
5. In bedrijf nemen - 36
6. Bedrijf-37
6.1 Normaal bedrijf - 37
6.2 Droogloop - 37
6.3 Bescherming tegen vorst - 37
7. Technische gegevens - 37
8. Storingsanalysetabel - 38
9. Afvalverwijdering - 38
Deze instructies zijn van toepassing op de volgende
producten:
• PRESSCONTROL
®
, types PC 15 en 22
• ECOPRESS
®
, types EC 15 en 22
• MASCONTROL
®
, types MC 15 en 22.
1. Toepassingen
De units voor droogloopbeveiliging, zijn bedoeld voor
montage op Grundfos pompen.
Ze worden gebruikt voor automatisch bedrijf van
pompen in kleine watervoorzienings-toepassingen in
woonhuizen en appartementecomplexen, tuin bewa-
tering, etc.

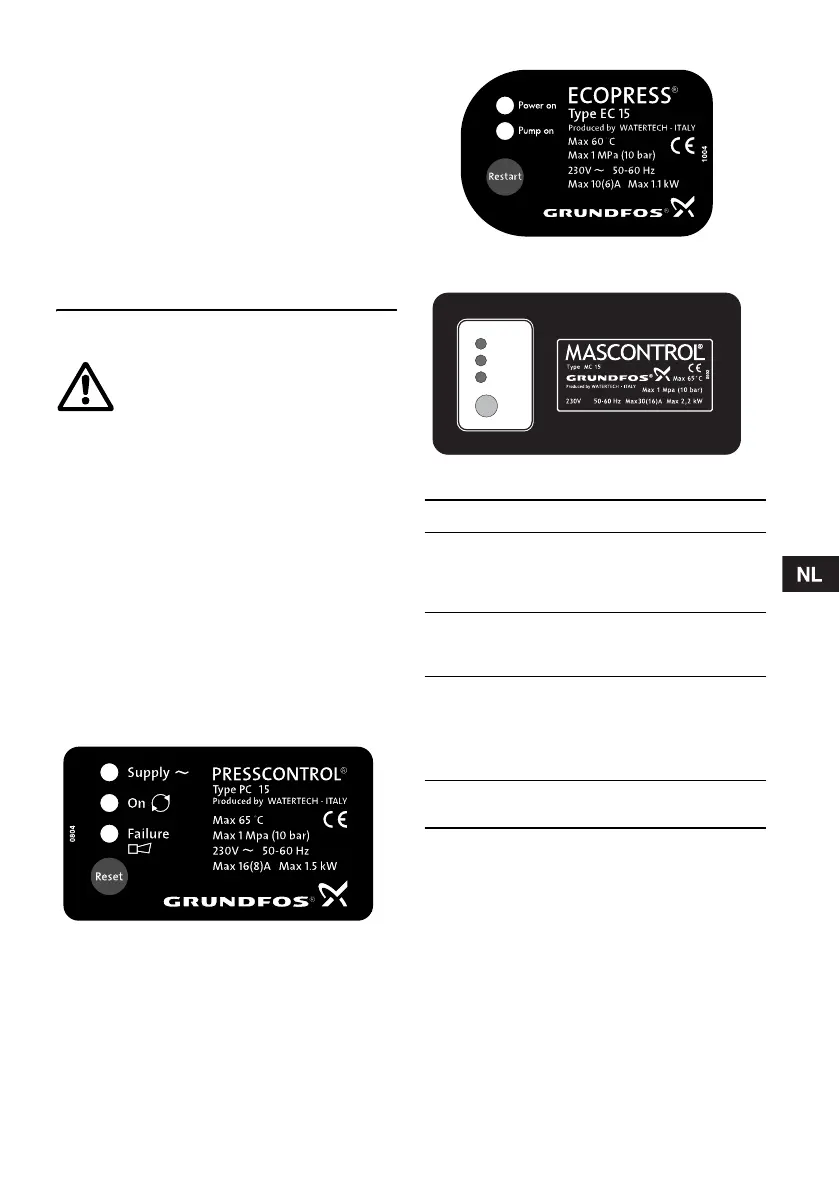

2. Controle panelen
Afb. 1 PRESSCONTROL
®
, type PC
Afb. 2 ECOPRESS
®
, type EC
Afb. 3 MASCONTROL
®
, type MC
3. Installatie
Installeer de unit aan de perszijde van de pomp zie
figuur 4.
Wanneer er gepompt wordt vanuit een put, een boor-
gat, etc dient er te allen tijde een terugslagklep aan
de zuigzijde van de pomp gemonteerd te worden.
Er wordt aanbevolen de pomp/unit d.m.v. koppelin-
gen met het leidingsysteem te verbinden.
De locatie waar de installatie plaats vindt dient
schoon en goed geventileerd te zijn.
Alvorens met de installatieprocedure te
beginnen, dient u deze installatie- en
bedieningsinstructies zorgvuldig te
bestuderen. De installatie en bediening
dienen bovendien volgens de locaal
geldende voorschriften en regels plaats
te vinden.
TM03 0156 4304
TM03 0157 4304TM03 0205 4504
Functie van signaallampjes en button
Groen signaal-
lampje:
Supply/Power on
(aan/uit schakelaar)
brandt wanneer de unit
ingeschakeld is.
Geel signaallampje:
On/Pump on
(aan/pomp aan)
brandt wanneer de pomp
draait.
Rood signaallampje:
Failure (fout)
brandt wanneer er een
fout is opgetreden.
Zie sectie
8. Storingsanalysetabel.
Opmerking: Enkel voor
PC en MC.
Button:
Reset/Restart
reset fout indicaties.
Power on
Pump on
Failure
Restart
