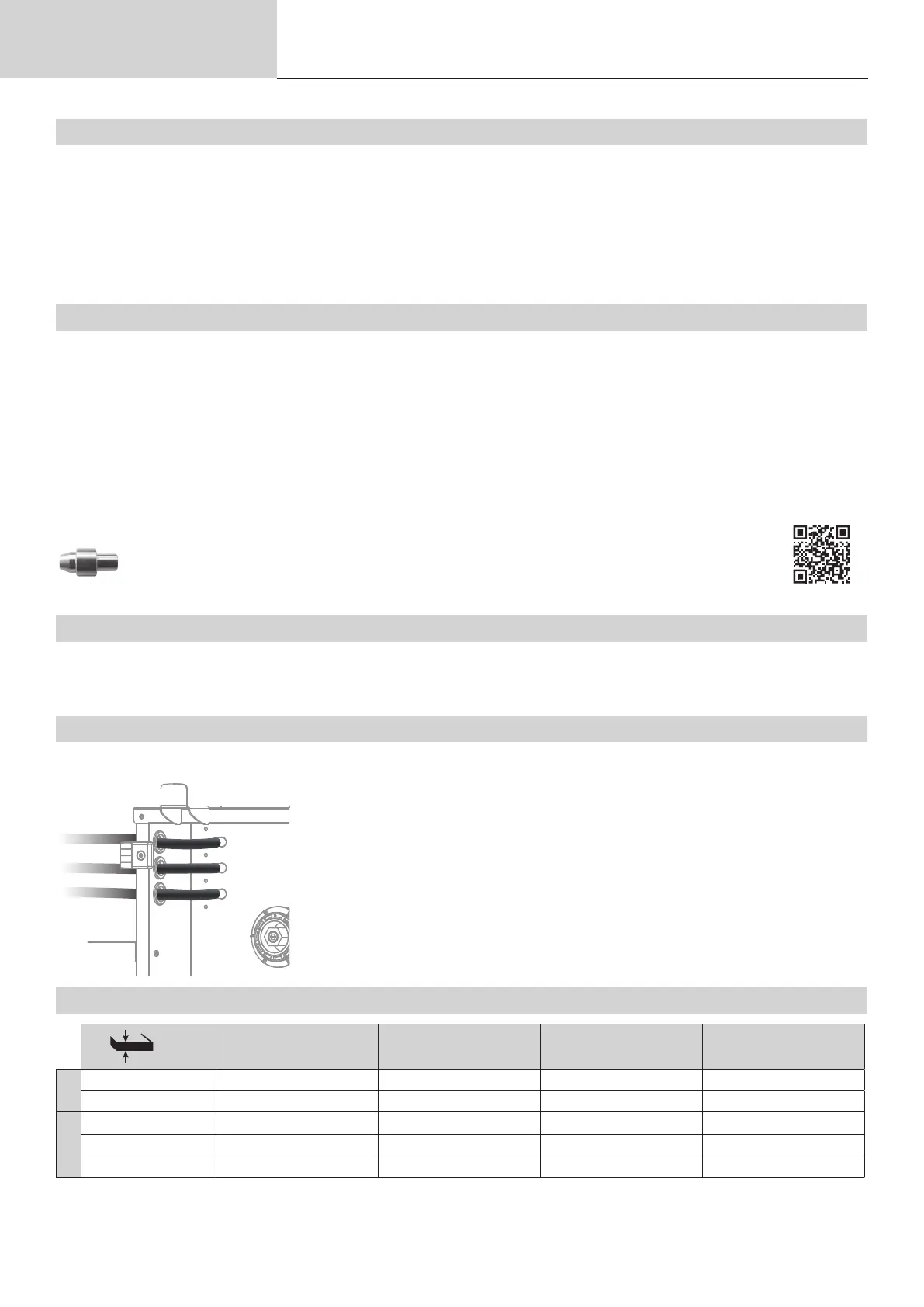

Gebruikershandleiding
E1 - E2 - E3 GYS AUTO
Vertaling van de originele handleiding
SEMI-AUTOMATISCH LASSEN IN STAAL/INOX (MAG MODULE)
Met dit apparaat kunt u lassen met staaldraad en roestvrijstaaldraad met een Ø 0.6 tot 1,0 mm (I-A).
E1 / E2 : Het apparaat wordt standaard geleverd met rollers voor een Ø 0.6/0.8 voor staal en roestvrijstaal.
E3 : Het apparaat wordt standaard geleverd met rollers voor een Ø 0.6/0.8 en Ø 0.8/1.0 voor staal en roestvrijstaal..
De contactbuis, de groef van de aandrijfrol en de mantel van de toorts zijn voor deze afmetingen bestemd.
Voor het lassen van staal dient u een speciaal lasgas (Ar+CO2) te gebruiken. De CO2 verhouding kan variëren, afhankelijk van het gebruikte type
gas. Voor het lassen van inox moet een mengsel met 2% CO2 gebruikt worden. Wanneer gelast wordt met puur CO2 is het noodzakelijk om een
gasvoorverwarmer aan te sluiten op de gases. Voor specieke eisen wat betreft gas kunt u contact opnemen met uw gasleverancier. De gastoe-
voer voor staal ligt tussen de 8 en 15 liter per minuut, afhankelijk van de omgeving. Om de gastoevoer aan de uitgang van de toorts te kunnen
meten, raden we u aan om gebruik te maken van de owmeter (optioneel, art. code 053939).
SEMI-AUTOMATISCH LASSEN VAN ALUMINIUM (MIG MODULE)
Met dit apparaat kunt u lassen met aluminiumdraad met een Ø van 0.8 tot 1.2 mm (I-B) (Ø 1,2 mm, niet-intensief lassen).
E2 / E3 : Het apparaat wordt standaard geleverd met rollers voor een Ø 0.8/1.0 (aluminium).
Voor aluminium dient u een speciek zuiver Argon (Ar) gas te gebruiken. Om het juiste gas te kiezen, kunt u advies vragen aan uw gasleverancier.
De gastoevoer voor aluminium ligt tussen 15 en 20 L/m afhankelijk van de omgeving en de ervaring van de lasser.
Hier volgen de verschillen tussen het gebruik voor staal en aluminium:
- Gebruik de specieke rollen voor het lassen van aluminium.
- Zet minimale druk op de rollen van de draadaanvoer zodat de draad niet geplet wordt.
- Gebruik de capillaire buis (bestemd om het draad van de rollen van het draadaanvoersysteem naar de EURO-aansluiting te geleiden) uitsluitend
voor het lassen van staal/inox (I-B).
- Gebruik een speciale aluminium-toorts. Deze toorts voor aluminium heeft een teon mantel, om de wrijving te verminderen. NIET de mantel bij de
aansluiting afknippen! Deze mantel wordt gebruikt om de draad vanaf de rollen te geleiden.
- Contact buis : gebruik een SPECIALE aluminium contactbuis die geschikt is voor de diameter van het draad.
Tijdens het gebruik van de rode of blauwe mantel (lassen van aluminium) wordt aanbevolen om het accessoire
90950 (I-C) te gebruiken. Deze inox geleidingshuls zorgt voor een betere centrering van de mantel en verbetert de
aanvoer van de draad.
Video
SEMI-AUTOMATISCH LASSEN CUSI EN CUAL (HARDSOLDEREN)
Dit materiaal is geschikt voor het lassen van CuSi en CuAl draad met een Ø van 0,8 tot 1,0 mm.
Net zoals bij staaldraad moet er een capillaire buis geplaatst worden, en moet men een toorts met een staal-mantel gebruiken. Bij hardsolderen moet
een puur Argon (Ar) gas gebruikt worden.
AANSLUITING GAS
Kabeldoorgang : E2 / E3
- Installeer een geschikte drukregelaar op de gases. Koppel deze aan het lasapparaat met behulp
van de meegeleverde toorts(en), zie hiervoor het schema op pagina 6. Bevestig de 2 klemmen om
eventuele lekkages te voorkomen.
- Verzekert u zich ervan dat de gases goed is bevestigd, en volg nauwkeurig de aanwijzingen op voor
het vastmaken van de ketting op de generator.
- Regel de gastoevoer door aan het wieltje op de drukregelaar te draaien.
NB : om de gastoevoer eenvoudiger te kunnen regelen, kunt u op de trekker van de toorts drukken om
de rollen aan te drijven (wieltje van de draadaanvoer iets losser draaien om zo te voorkomen dat het
draad wordt meegetrokken). Maximale gasdruk 0.5 Mpa (5 bars).
Deze procedure is niet van toepassing op het lassen in de « No Gaz » module.
AANBEVOLEN COMBINATIES
(mm)
Stroom (A) Ø l (mm) Ø Nozzle (mm) Min. toevoer (in L)
MIG
0.8-2 20-100 0.8 12 10-12
2-4 100-200 1.0 12-15 12-15
MAG
0.6-1.5 15-80 0.6 12 8-10
1.5-3 80-150 0.8 12-15 10-12
3-8 150-300 1.0/1.2 15-16 12-15
