Manuale di utilizzo
E1 - E2 - E3 GYS AUTO
Traduzione delle istruzioni
originali
E3
1- Connettore gas (torcia 1) 11- Cavo di massa (3,5 m)
2- Connettore gas (torcia 2) 12- Connettore Euro (torcia 1)
3- Connettore gas (torcia 3) 13- Connettore Euro (torcia 2)
4- Supporto bobina Ø 200 mm (torcia 1) 14- Connettore Euro (torcia 3)
5- Supporto bobina Ø 200 mm (torcia 2) 15- Divisorio passaggio Gas
6- Supporto bobina Ø 200 mm (torcia 3) 16- Cavo di alimentazione (6,25 m)
7- Supporto cavo 17- Supporto bombola 4 m3 o 2 x 4 m3
8- Supporto torcia 18- Sportello USB
9- IHM 19- Trainalo (torcia 1)
10- Interruttore START/STOP 20- Trainalo (torcia 2)
21- Trainalo (torcia 3)
INTERFACCIA UOMO-MACCHINA (IHM)
IHM
Leggere il manuale dell’interfaccia (IHM) che fa parte della documentazione completa del dispositivo.
ALIMENTAZIONE - ACCENSIONE
• Questa apparecchiatura è fornita con una spina CEE7 / 7 tipo 16 A e deve essere utilizzata solo su un sistema elettrico monofase a tre li 230 V
(50 - 60 Hz) con neutro messo a terra.
La corrente e󰀨ettiva assorbita (I1e󰀨) è indicata sul dispositivo, per le condizioni d’uso ottimali. Vericare che l’alimentazione e le protezioni (fusibile
e/o disgiuntore) siano compatibili con la corrente necessaria in uso. In certi paesi, potrebbe essere necessario cambiare la spina per permettere l’uso
del dispositivo in condizioni ottimali.
• La sorgente di tensione è progettata per funzionare con una tensione di 230 V -20% + 15%. Va in protezione se la tensione di alimentazione è
inferiore a 185 Ve󰀨 o maggiore di 265 Ve󰀨. (un codice errore apparirà sulla visualizzazione dello schermo).
• L’avvio avviene premendo l’interruttore START/STOP (Acceso), mentre l’arresto avviene premendo lo stesso interruttore (Spento). Attenzione! Non
scollegare mai dalla presa quando il dispositivo è sotto carica.
COLLEGAMENTO AD UN GRUPPO ELETTROGENO
Questo materiale funziona con dei gruppi elettrogeni a condizione che la potenza ausiliare risponda alle seguenti esigenze:
- La tensione deve essere alternata, il suo valore deve essere 230 V +/- 15%, e la tensione di picco inferiore a 400 V,
- La frequenza è compresa fra 50 et 60 Hz.
Queste condizioni devono essere imperativamente vericate, perché diversi generatori producono picchi di alta tensione che possono danneggiare
i dispositivi.
USO DELLA PROLUNGA ELETTRICA
Tutte le prolunghe devono avere lunghezza e sezione appropriate alla tensione del dispositivo. Usare una prolunga in conformità con le regolamen-
tazioni nazionali.
Tensione d’entrata Sezione della prolunga (<45m)
230 V 2.5 mm²

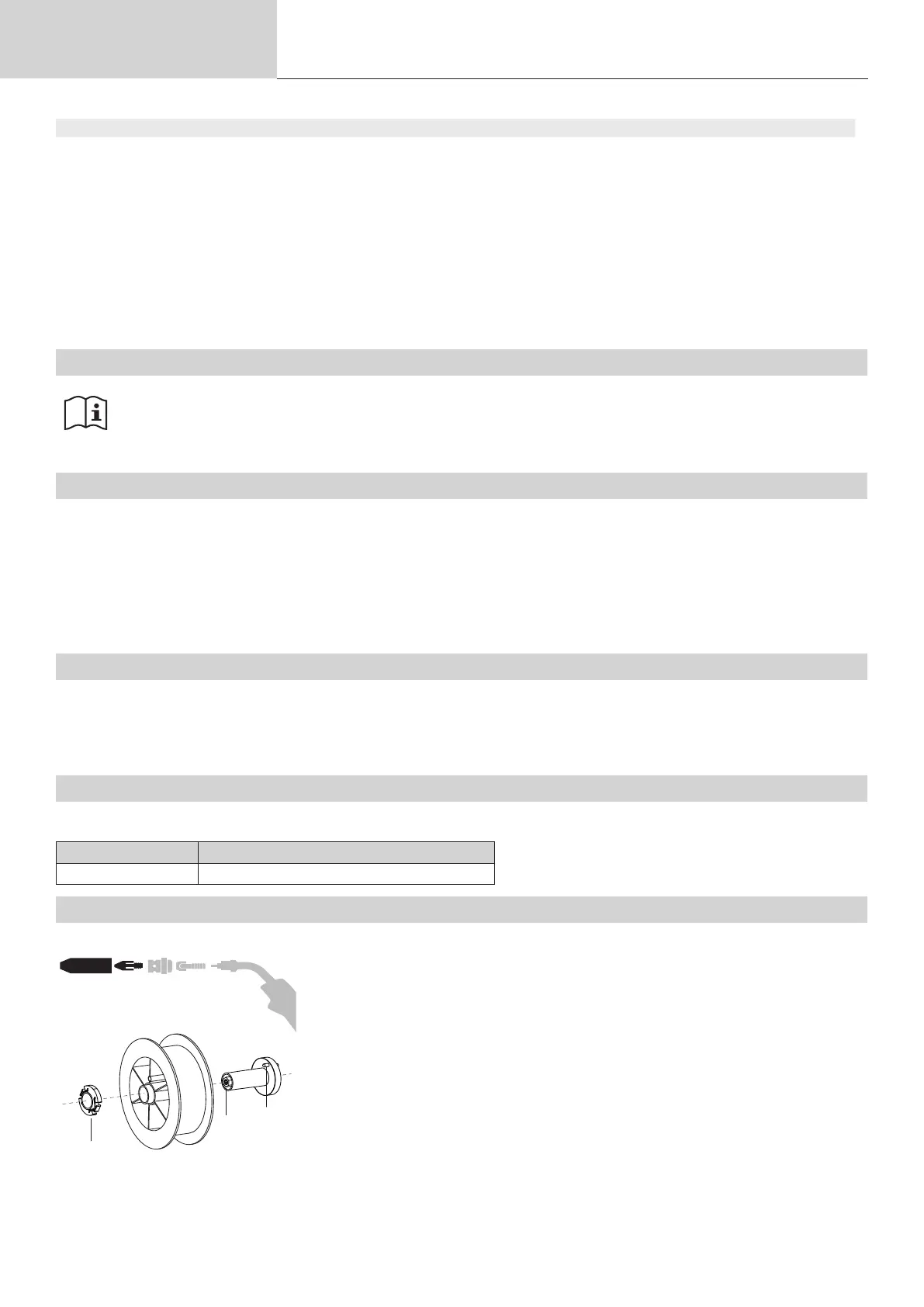

INSTALLAZIONE DELLA BOBINA
a b
- Rimuovere il porta ugello (a) e l’ugello porta corrente (b) dalla vostra torcia MIG/MAG.
a
b
c
- Aprire il coperchio del dispositivo.
• Posizionare la bobina sul suo supporto.
- Tenere in considerazione l’aletta di azionamento (c) del supporto della bobina. Per mon-
tare una bobina da 200mm, stringere il porta-bobina in plastica (a) al massimo.
- Regolare la manopola del freno (b) per evitare durante l’arresto della saldatura che l’iner-
zia della bobina aggrovigli il lo. Generalmente, non stringere troppo, ciò provocherebbe
un surriscaldamento del motore.
